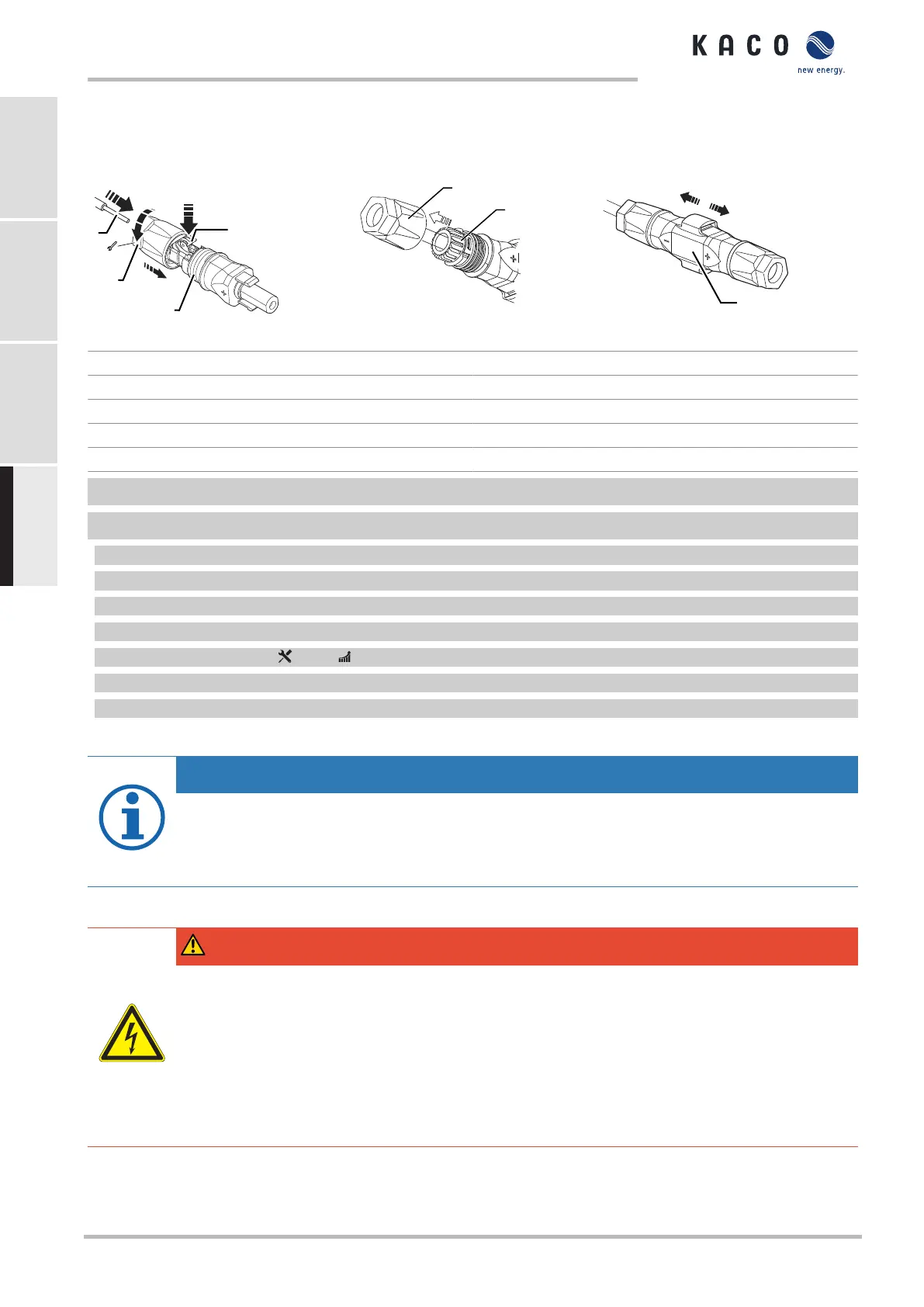

7.5 Conectar el generador FV al equipo
7.5.1 Configurar el conector de CC
d
c
a
b
1
2
5
6
Fig.18: Introducir los conductores
3
4
Fig.19: Desplazamiento del inserto en
el casquillo
7
Fig.20: Comprobación de la fijación
Leyenda
1 Hilo para conexión de CC 5 Racor de cable
2 Resorte 6 Contacto
3 Inserto 7 Acoplamiento
4 Casquillo
↻ Compartimento de conexiones abierto.
↻ AVISO:Antes de pelar tenga asegúrese de no cortar ningún hilo individual.
1 Introducir los conductores pelados con cables trenzados cuidadosamente hasta la conexión.
AVISO:Los extremos de los cables deben verse en el resorte.
2 Cierre el resorte de forma que quede encajado.
3 Desplace el inserto en el casquillo.
4 Apretar el racor de cable [ W_15/ 1,8 Nm]
5 Unir el inserto con el contacto.
6 Comprobar si está bien encajado tirando un poco del acoplamiento.
» Establecer la conexión eléctrica.
AVISO
Al tenderse el cable, debe respetarse el radio de torsión permisible de al menos 4 veces el diámetro del
cable. Una fuerza de torsión excesiva pone en peligro la clase de protección.
› Deben apuntalarse todas las cargas mecánicas delante del conector.
› No se permiten adaptaciones fijas del conector de CC.
7.5.2 Comprobar la toma a tierra del generador FV
PELIGRO
¡Peligro de muerte por descarga eléctrica!
El contacto con las conexiones conductoras de tensión puede ser causa de lesiones graves o incluso la
muerte. Cuando hay radiación en el generador FV llega tensión continua a los extremos abiertos de los ca-
bles de CC.
› Tome los conectores del generador FV únicamente por el aislamiento. No toque los extremos abiertos
de los cables.
› Evite los cortocircuitos.
› No conectar ningún ramal con puesta a tierra al equipo.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 106
