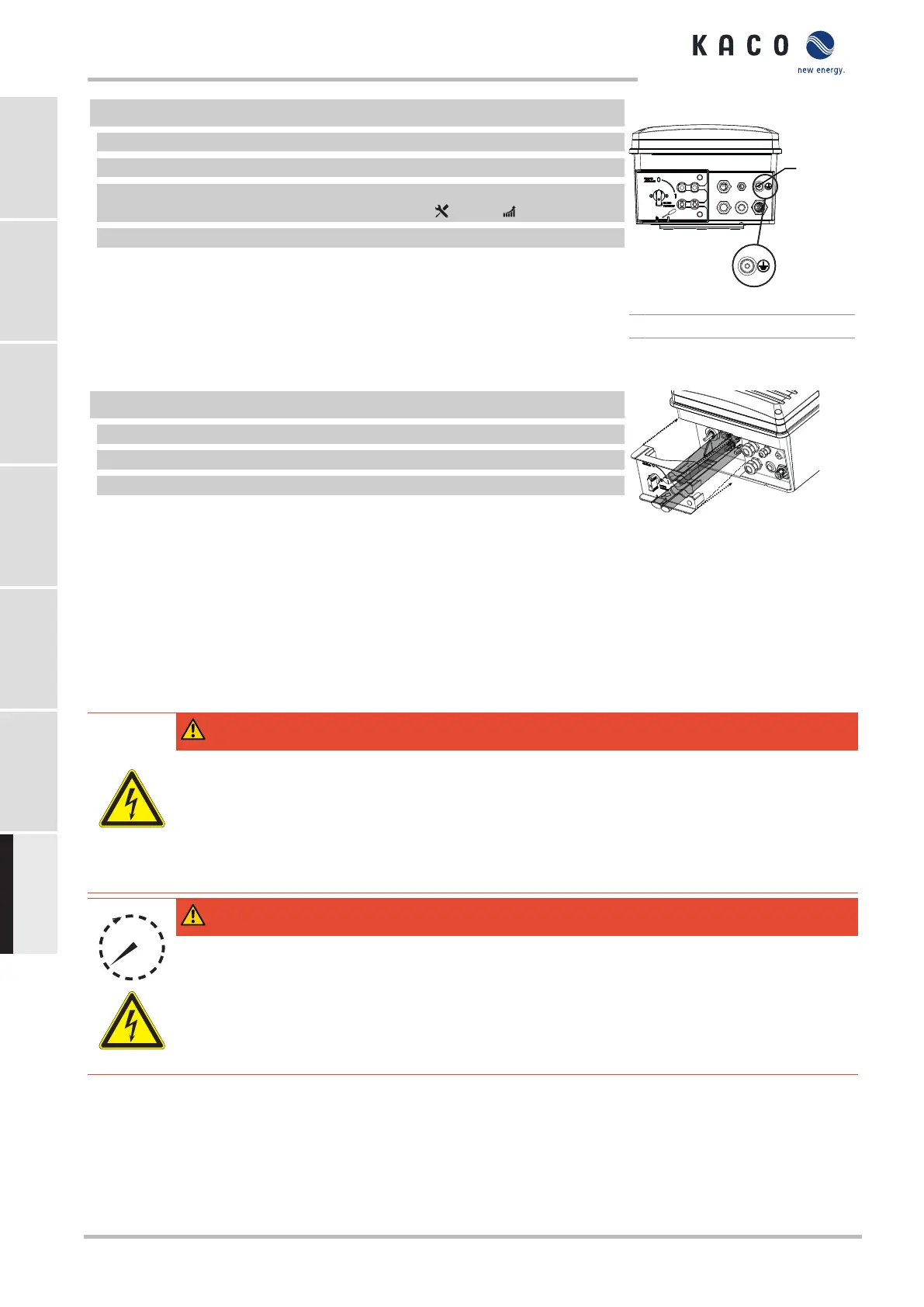

Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

↻ Apparaat is aan de houder gemonteerd.
1 Strip de kabel voor de potentiaalvereffening.
2 Voorzie de geïsoleerde kabel van een ringankertong M4.
3 Kabel voor de potentiaalvereffening op het aardingspunt leggen en met de bij-
gevoegde M4 x10 schroef en borgring bevestigen [
W_T30/ 2,2 Nm]
4 Controleer of de aangesloten kabel stevig vastzit.
» Behuizing in potentiaalvereffening opgenomen.
1
Afb.25: Extra aardingspunt
1 Aardingspen
7.7 Aansluitruimte afsluiten
↻ Netaansluiting is voorbereid.
1 Kabels de afdekking in leiden.
2 Afdekking op de aangeduide plek plaatsen en laten vastklikken.
3 DC-scheidingsschakelaar op "1" zetten.
» Neem het apparaat in gebruik.
5 46
Afb.26: Deksel van de aansluiting
sluiten
8 Onderhoud en verhelpen van storingen
8.1 Visuele controle
Controleer het product en de leidingen op zichtbare beschadigingen en let eventueel op de bedrijfsstatusindicatie. Bij be-
schadigingen dient u uw installateur op de hoogte te brengen. Reparaties mogen alleen door de elektricien worden uitge-
voerd.
GEVAAR
Levensgevaar door het aanraken van onder spanning staande onderdelen!
De stekkers lostrekken zonder dat voorafgaand het apparaat van de PV-generator wordt gescheiden kan
tot schadelijke gevolgen voor de gezondheid of schade aan het apparaat leiden.
› Tijdens de montage: scheid DC-plus en DC-min elektrisch van aarde (PE).
› Scheid het apparaat van de PV-generator door de geïntegreerde DC-scheidingsschakelaar te bedienen.
› Trek de stekker uit.
GEVAAR
Gevaarlijke spanning door twee bedrijfsspanningen
Ernstige letsels of overlijden door het aanraken van de kabels en/of klemmen/stroomrails in het apparaat.
De ontladingstijd van de condensatoren bedraagt tot wel 5 minuten.
› Het apparaat mag uitsluitend door een erkende en door het elektriciteitsbedrijf geautoriseerde elektri-
cien geopend en onderhouden worden.
› Vóór het openen van het apparaat: schakel de AC- en DC-zijde vrij en wacht minimaal 5 minuten.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 196
ENDEFRESPTITNL

Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Specifications

General

Brand	Kaco
Model	blueplanet 3.0 TL3 M2 WM OD IIG0
Category	Inverter
Language	English
