Urządzenie jest wyposażone w wentylator osiowy. Znajduje się w lewej ściance bocz-
nej obudowy. Wentylator należy wymienić w przypadku:
 silnego zanieczyszczenia,
 uszkodzenia
↻ Urządzenie jest odłączone zintegrowanym rozłącznikiemDC.
↻ Odczekać, aż wentylator przestanie się obracać.
1 Odkręcić pokrywę ochronną z kratką wentylacyjną za pomocą 4śrub [ T_15].
2 Ostrożnie zdjąć pokrywę ochronną z wentylatorem w dół i odłączyć wtyk przyłą-
czeniowy zasilania od wentylatora.
» Wymienić iwyczyścić uszkodzony wentylator.
Demontaż wentylatorów
↻ Pokrywa z wentylatorem jest wymontowana.
↻ WSKAZÓWKA:Przed demontażem zwrócić uwagę na położenie montażowe
wentylatora!
1 Zdjąć wentylator z pokrywy ochronnej przez uchwyt z siatką.
2 Oczyścić pokrywę wentylatora.
» Zamontować zamienny wentylator.
Wkładanie wentylatora
↻ Uszkodzony wentylator jest wymontowany.
↻ WSKAZÓWKA:Do wymiany użyć wentylatora o tej samej konstrukcji i tego sa-
mego typu.
1 Zamienny wentylator włożyć w uchwyt z siatką pokrywy ochronnej.
2 Zatrzasnąć wentylator w uchwycie z siatką.
3 Podłączyć wtyk wentylatora.
4 Pokrywę wentylatora nałożyć na otwór wentylatora i zamocować za pomocą
wkrętów mocujących.
» Zamienny wentylator jest gotowy do pracy.
» Włączyć urządzenie.
4
3
1
2

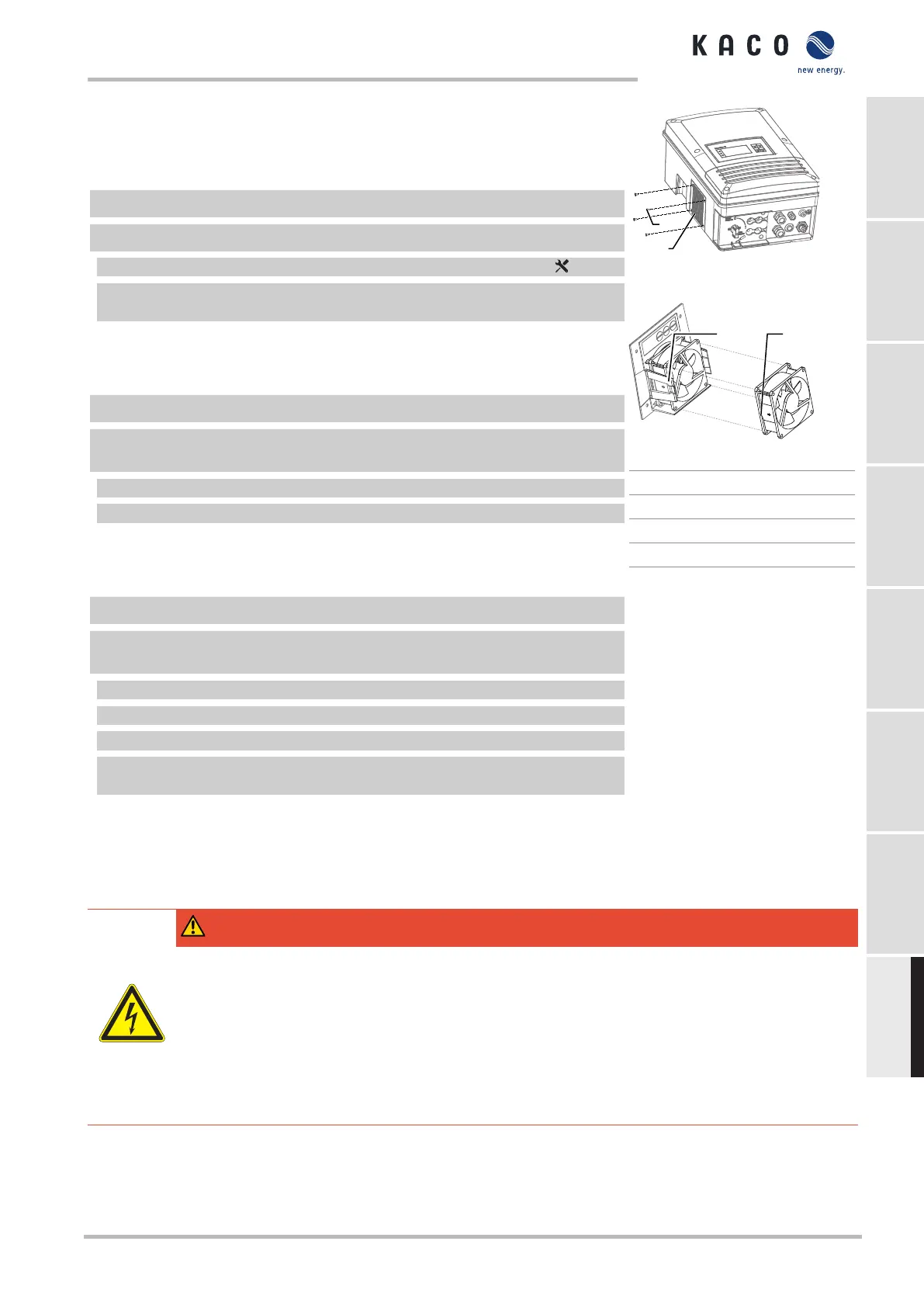

Rys.27: Wymontowanie wentylato-
ra
21
Rys.28: Odłączanie wentylatora
1 Kratka ochronna wentylatora
2 Mocowanie kratki ochronnej
3 Wentylator
4 Blokada wentylatora
8.4 Wyłączenie w celu wykonania konserwacji / usunięcia usterek
ZAGROŻENIE
Niebezpieczne dla życia napięcia panują na przyłączach i w przewodach urządzenia również po jego wyłą-
czeniu i odłączeniu!
Dotknięcie przewodów i/lub zacisków/szyn prądowych w urządzeniu może spowodować ciężkie obrażenia
bądź śmierć.
Urządzenie może otwierać i konserwować tylko wykwalifikowany elektryk, mający pozwolenie operatora
sieci energetycznej.
› Przestrzegać wszystkich przepisów bezpieczeństwa i obowiązujących aktualnie warunków technicznych
podłączania, opracowanych przez właściwy zakład energetyczny.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 227
ENDEFRESPTITNLPL
