7 Installation
7.1 Généralités
DANGER
Une tension mortelle circule encore dans les raccordements et les câbles de l’appareil même après sa
mise hors tension et sa déconnexion !
Le contact avec les câbles et/ou les bornes/barres conductrices de l’appareil entraîne des blessures graves,
voire mortelles.
› L’appareil doit être posé fixement avant de procéder au raccordement électrique.
› Respectez toutes les consignes de sécurité prescrites et les conditions de raccordement techniques ac-
tuellement en vigueur du fournisseur d’électricité responsable.
› L’appareil ne doit être ouvert et entretenu que par un électricien agréé.
› Couper la tension du réseau en désactivant les fusibles externes.
› Contrôler l’absence complète de courant avec une pince ampèremétrique sur toutes les lignes CC et
CA.
› Lors de la mise hors/sous tension, ne pas toucher aux câbles ni aux bornes/barres conductrices!
› Laisser l’appareil fermé en cours d’exploitation.
7.2 Regarder dans le compartiment de raccordement
Le point de raccordement pour l’alimentation en CA se trouve dans la zone inférieure droite sur la plaque de fond. La
source d’entrée de CC est raccordée sur la plaque de fond par les connecteurs CC et les prises CC.

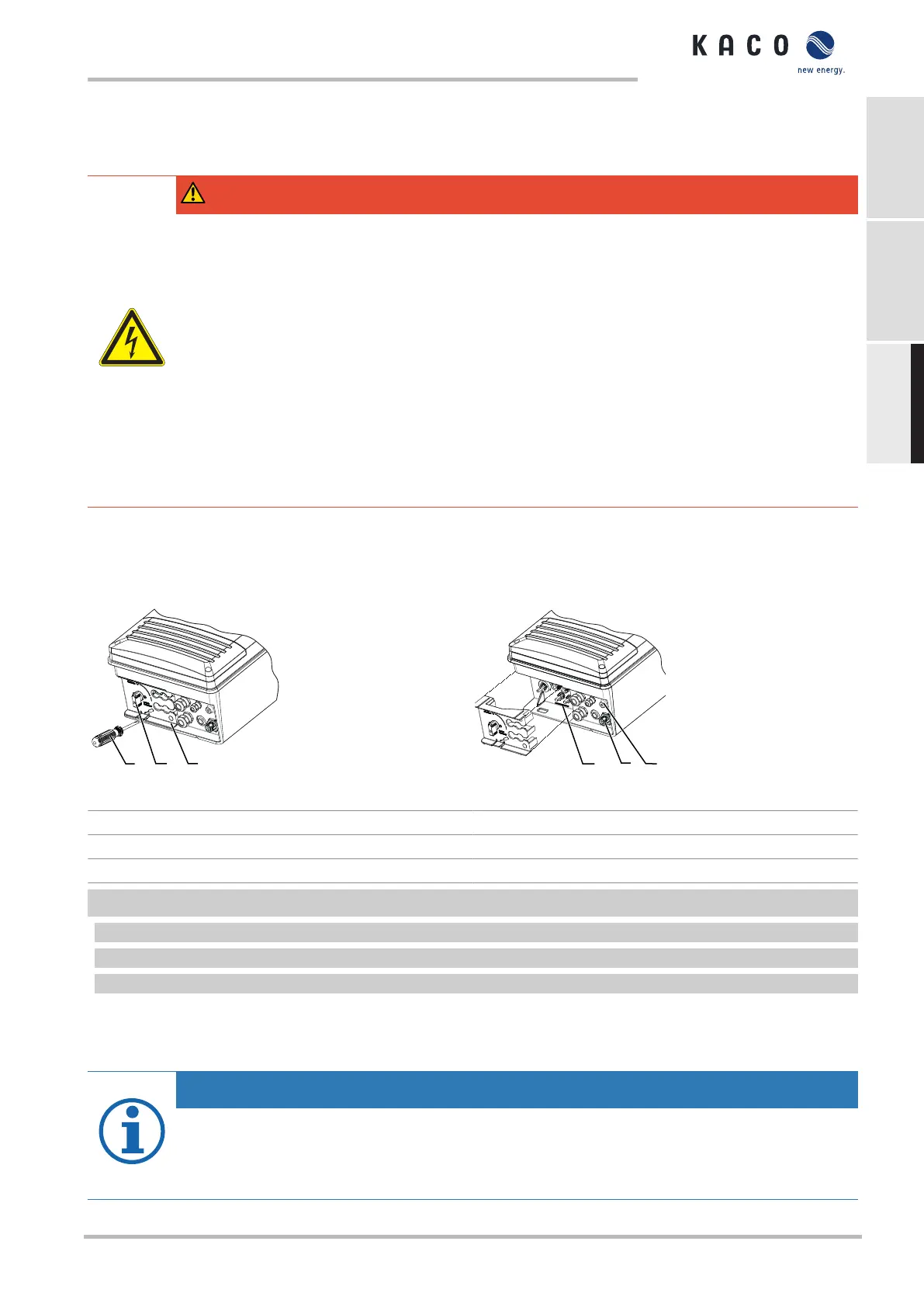

Ill.9: Dégager la zone de raccordement CC
Ill.10: Regarder dans le compartiment de raccordement
1 Capot de protection des raccordements CC 4 Connecteur CC pour générateur PV
2 Sectionneur CC 5 Mise à la terre du boîtier
3 Tournevis 6 Broche de prise CA pour le raccordement réseau
↻ Vous avez procédé au montage.
1 Régler le disjoncteur CC « 0 » pour retirer le capot.
2 Dévisser prudemment le capot à l'endroit indiqué à l'aide d'un tournevis.
3 Retirer le capot et le mettre de côté pour le raccordement.
» Procéder au raccordement électrique.
7.3 Procéder au raccordement électrique
REMARQUE
Sélectionner la section de câble, le type de fusible et la valeur de fusible en respectant les conditions sui-
vantes:
Normes d’installation nationales spécifiques; classe de puissance de l’appareil; longueur de ligne; nature
de l’installation des lignes; températures locales
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
