Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

4
3
2
1
5
A
A
D
C
C
B
B
50 mm

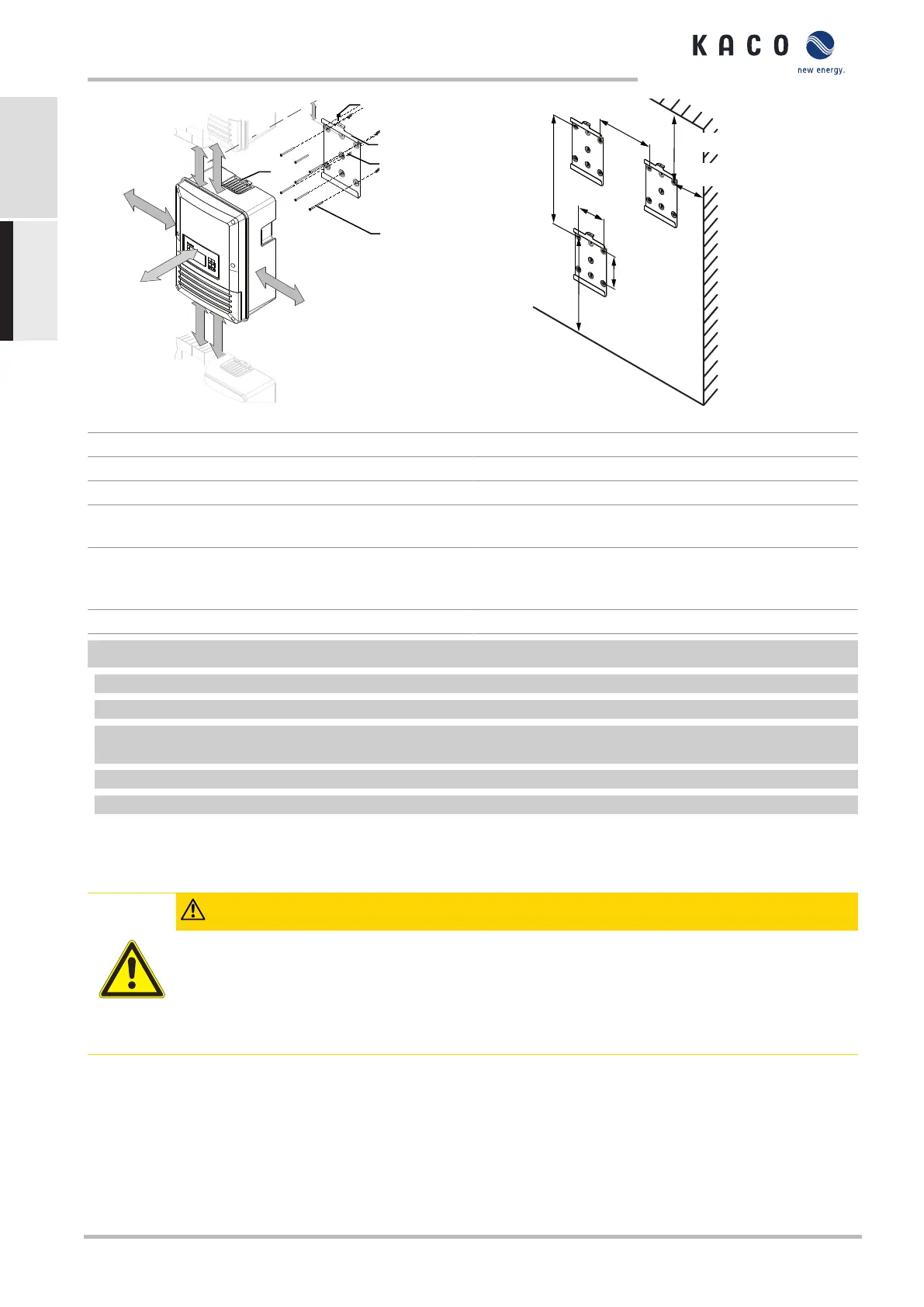

Abb.7: Mindestabstände für Wandmontage
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Abb.8: Wandmontage
Legende
1 Halterung 4 Lasche mit Aushebesicherung
2 Dübel zur Befestigung [S6 – Ø 6mm / 50mm] 5 Schraube zur Sicherung (1x)
3 Schrauben zur Befestigung (5x) [Z2+Schlitz 5x50 Hal-
terung befestigen [Siehe Kapitel6.3}Seite43] ]
A Mindestabstand: 150 mm (ohne Gerät 304.5 mm )
Empfohlener Abstand 475 mm
(ohne Gerät 510 mm
*)
C Mindestabstand: 700 mm
B Mindestabstand: 500 mm D Empfohlener Abstand: 250 mm
↻ Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.
1 Aufhängeposition gemäß Position der Halterung mit einer Linie an der Wandfläche markieren.
2 Position der Bohrlöcher mit Hilfe der Aussparung in der Halterung anzeichnen.
HINWEIS:Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden, sind in der
Zeichnung bereits berücksichtigt.
3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen.
HINWEIS:Die korrekte Ausrichtung der Halterung beachten.
» Mit der Montage des Gerätes fortfahren.
6.4 Gerät aufstellen und befestigen
VORSICHT
Verletzungsgefahr durch unsachgemäßes Anheben und Transportieren.
Durch unsachgemäßes Anheben kann das Gerät kippen und somit zum Absturz führen.
› Gerät immer senkrecht an den definierten Eingriffen anheben.
› Aufstiegshilfe für die gewählte Montagehöhe verwenden.
› Schutzhandschuhe und Sicherheitsschuhe beim An- und Abheben des Gerätes tragen.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Seite 44
ENDE

Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Specifications

General

Brand	Kaco
Model	blueplanet 3.0 TL3 M2 WM OD IIG0
Category	Inverter
Language	English
