3 Cihaz açıklaması
3.1 Çalışma şekli
Cihaz, PV modülleri tarafından üretilen doğru gerilimi alternatif gerilime dönüştürür ve şebeke beslemesine verir.
Başlatma işlemi, yeterli miktarda ışınlama mevcutsa ve cihazda belirli bir minimum gerilim varsa başlatılır. Besleme işlemi,
PV jeneratörü izolasyon testini başarılı bir şekilde tamamladıktan ve gözlemleme süresi boyunca şebeke parametreleri
şebeke operatörünün öngördüğü değerleri dahilinde olduğunda başlar. Karanlık başladığında minimum gerilim değerinin
altına düşülürse besleme modu sona erer ve cihaz kapanır.
3.2 Sistem yapısı
PV jeneratörü
PV jeneratörü
(DC ayırma şalterli*) ve
bölüm şalterli inverter
Tüketici
Elektrik sayacı
Referans sayaç
Şebeke izleme noktası
Hat koruması
Hat koruması
Seçici ana şalter
Seçici ana şalter
(DC ayırma şalterli*) ve
bölüm şalterli inverter

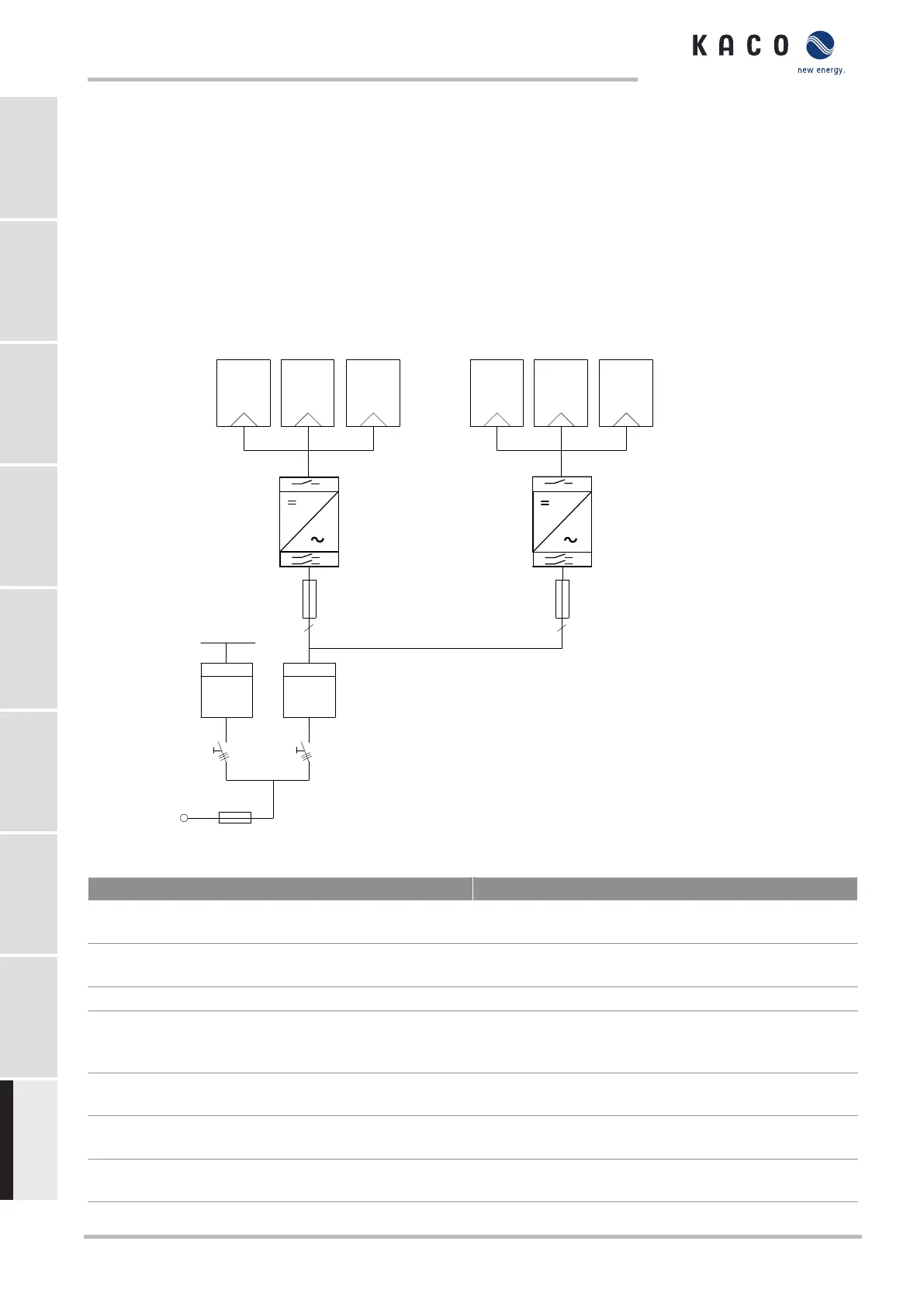

Şek.1: İki inverterli bir sistemin devre planına genel bakış
Açıklamalar Tanım / bağlantı ile ilgili uyarı
PV jeneratörü PV jeneratörü, güneş ışınım enerjisini elektrik enerjisine
dönüştürür.
Bölüm şalterli inverter PV jeneratörü, doğrudan cihazın DC bağlantı girişine
bağlanır.
Hat koruması Hat koruması, aşırı akım koruma tertibatıdır.
Elektrik sayacı Elektrik sayacı, elektrik idaresi tarafından öngörülür ve
takılır. Bazı elektrik idareleri kendi kalibre edilmiş sayacınızın
takılmasına da izin verir.
Seçici ana şalter Seçici ana şalterin özellikleri, elektrik idaresi tarafından
belirlenir.
Referans sayaç Referans sayaç, elektrik idaresi tarafından öngörülür ve
takılır. Bu sayaç, referans alınan enerjiyi ölçer.
DC ayırma şalteri DC ayırma şalterini, cihazı PV jeneratöründen ayırmak için
kullanın.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Sayfa 238
