3 Description de l’appareil
3.1 Fonctionnement
L’appareil convertit la tension continue générée par les modules PV en tension alternative et renvoie celle-ci dans l’ali-
mentation du réseau. Le processus de démarrage commence dès qu’il y a suffisamment d’ensoleillement et qu’une ten-
sion minimale donnée circule dans l’appareil. Le processus d’alimentation commence dès que le générateur PV a réussi le
test d’isolation et dès que les paramètres de réseau sont pour une certaine période d’observation dans les valeurs par dé-
faut de l’exploitant du réseau. Si, à la tombée de la nuit, la valeur de la tension est inférieure à la tension minimale, le
mode alimentation prend fin et l’appareil se déconnecte.
3.2 Structure de l’installation
KWhKWh
Générateur PV
Générateur PV
Onduleur avec
disjoncteur de couplage
(sectionneur CC* &)
Consommateurs
Compteur d’alimentation
Compteur de
consommation
Point de surveillance réseau
Protection de ligne
Protection de ligne
Interrupteur
principal
sélectif
Interrupteur principal
sélectif
Onduleur avec
disjoncteur de couplage
(sectionneur CC* &)

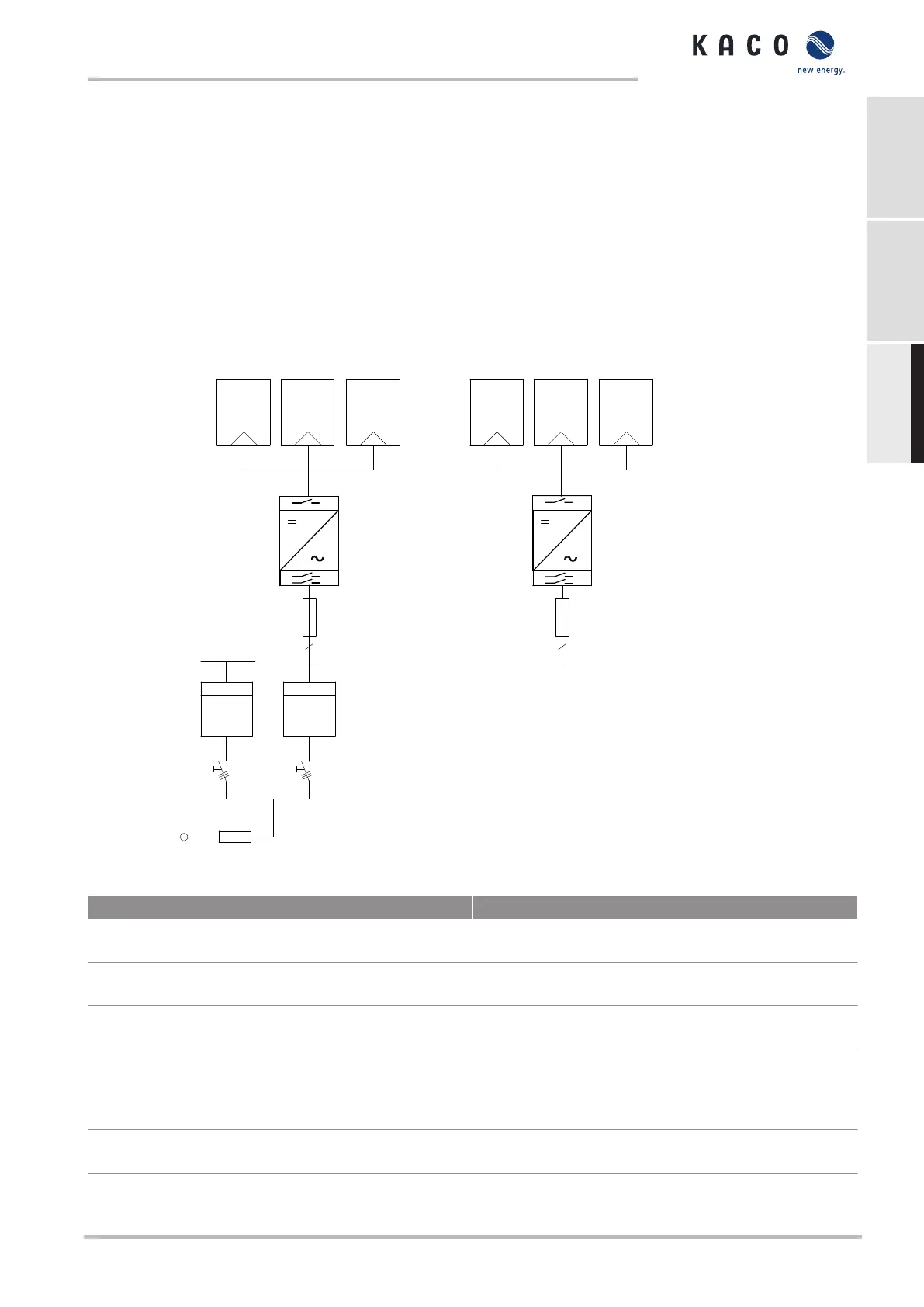

Ill.1: Schéma de connexion général pour une installation avec deux onduleurs
Légende Définition / remarque sur le raccordement
Générateur PV Le générateurPV convertit l’énergie rayonnante de la lu-
mière du soleil en énergie électrique.
Onduleur avec disjoncteur de couplage La connexion du générateur PV se fait à la prise CC de l’ap-
pareil.
Protection de ligne La protection de ligne est un dispositif de protection contre
la surintensité.
Compteur d’alimentation Le compteur d’alimentation est prescrit et installé par le
fournisseur d’électricité. Certains fournisseurs d’électricité
vous autorisent également à installer vos propres comp-
teurs étalonnés.
Interrupteur principal sélectif La spécification de l’interrupteur sélectif est prescrite par
votre fournisseur d’électricité.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Page 65
