OPMERKING
Aard en realisatie van de PV-module.
Aangesloten PV-modules moeten conform IEC 61730 Class A geschikt zijn voor de hiervoor bedoelde DC-
systeemspanning, tenminste echter voor de waarde van de AC-netspanning.
7.5.5 PV-generator aansluiten
GEVAAR
Levensgevaar door elektrische schok!
Zware letsels of overlijden door het aanraken van de spanningsgeleidende aansluitingen. Bij instraling op
de PV-generator staat er op de open einden van de DC-kabels een gelijkspanning.
› Raak kabels van de PV-generator alleen aan de isolatie aan. Raak open kabeleinden niet aan.
› Voorkom kortsluitingen.
› Sluit geen strengen met aardsluiting op het apparaat aan.
VOORZICHTIG
Beschadiging van de PV-generator bij onjuiste configuratie van de DC-stekker!
Onjuiste configuratie van de DC-stekker (polariteit +/-) beschadigt bij de DC-aansluiting bij continue aan-
sluittijd het apparaat.
› Voor aansluiting van de PV-generator altijd de polariteit (+/-) van de DC-stekker controleren.
› Vergelijk vóór het gebruik van de fotovoltaïsche modules de vastgestelde spanningswaarden van de fa-
brikant met de daadwerkelijk gemeten waarden. De DC-spanning van de PV-installatie mag op geen
enkel moment de maximale leegloopspanning overschrijden.
PV-generator aansluiten
↻ DC-stekker geconfigureerd en PV-generator op aardsluiting gecontroleerd.
1 Haal de beschermkappen van de benodigde DC-aansluitingen aan de onderkant
van het apparaat.
2 Steek de DC-stekkers paarsgewijs in de DC-Plus en DC-min-aansluitstekker.
» Het apparaat is verbonden met de PV-generator.
1 2
A
B
1 2

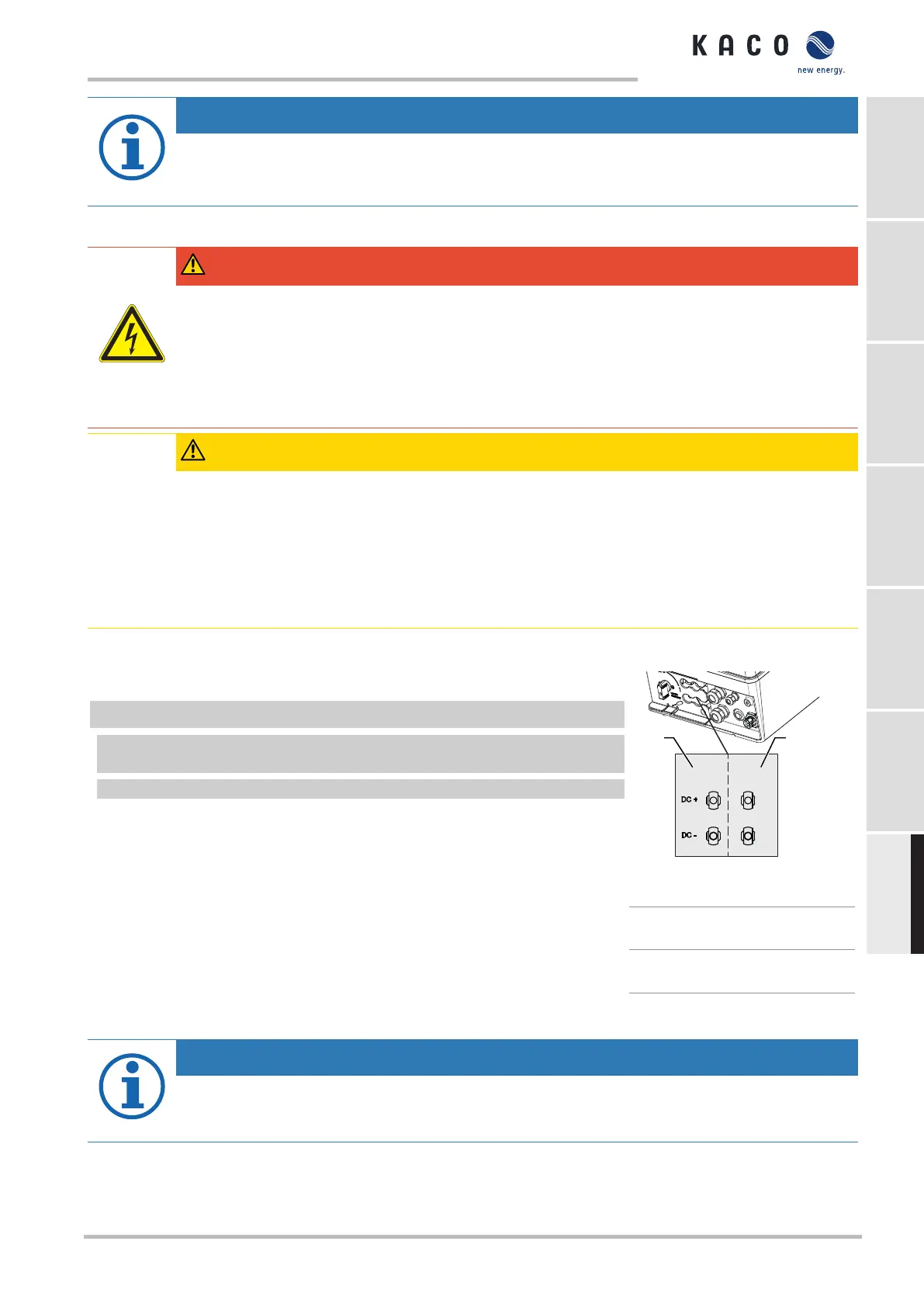

Afb.24: Aansluiting voor DC-plus en
DC-minus
1 DC-aansluiting op de MPP-
tracker A
2 DC-aansluiting op de MPP-
tracker B
7.6 Potentiaalvereffening tot stand brengen
OPMERKING
Afhankelijk van de plaatselijke installatievoorschriften kan het noodzakelijk zijn om het apparaat met een
tweede aardaansluiting te aarden. Hiervoor kan de schroefbout aan de onderkant van het apparaat wor-
den gebruikt.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 195
