7.3.1 Demande aux câbles et au fusible
Côté CC
Section de câble max. -
Section de câble max. (avec embout) 2,5 - 6 mm² (connecteurs à fiche CC)
Type de câble recommandé Câble solaire
Côté CA
Section de câble max. 4,0 mm²
Section de câble max. (sans embout) 2,5 - 6 mm²
Longueur dénudée 12 mm
Type de raccordement Connecteur Phoenix CA
Protection sur site au sein de l’installation max. 25 A à 6 mm²
Couple de serrage 1 Nm
Interfaces
Vissage des interfaces Ethernet: M25, Standard RS485: M16 max. 1,5 mm
Diamètre du câble pour le passe-câble à vis (2x) 8 - 17 mm
Type de raccordement RS485 Borne à ressort
Borne section de conducteur RS485 0,25 - 1,5 mm²
Type de connexion Ethernet RJ45
Couple du passe-câble à vis 5 (M25) 2,5 (M16) Nm

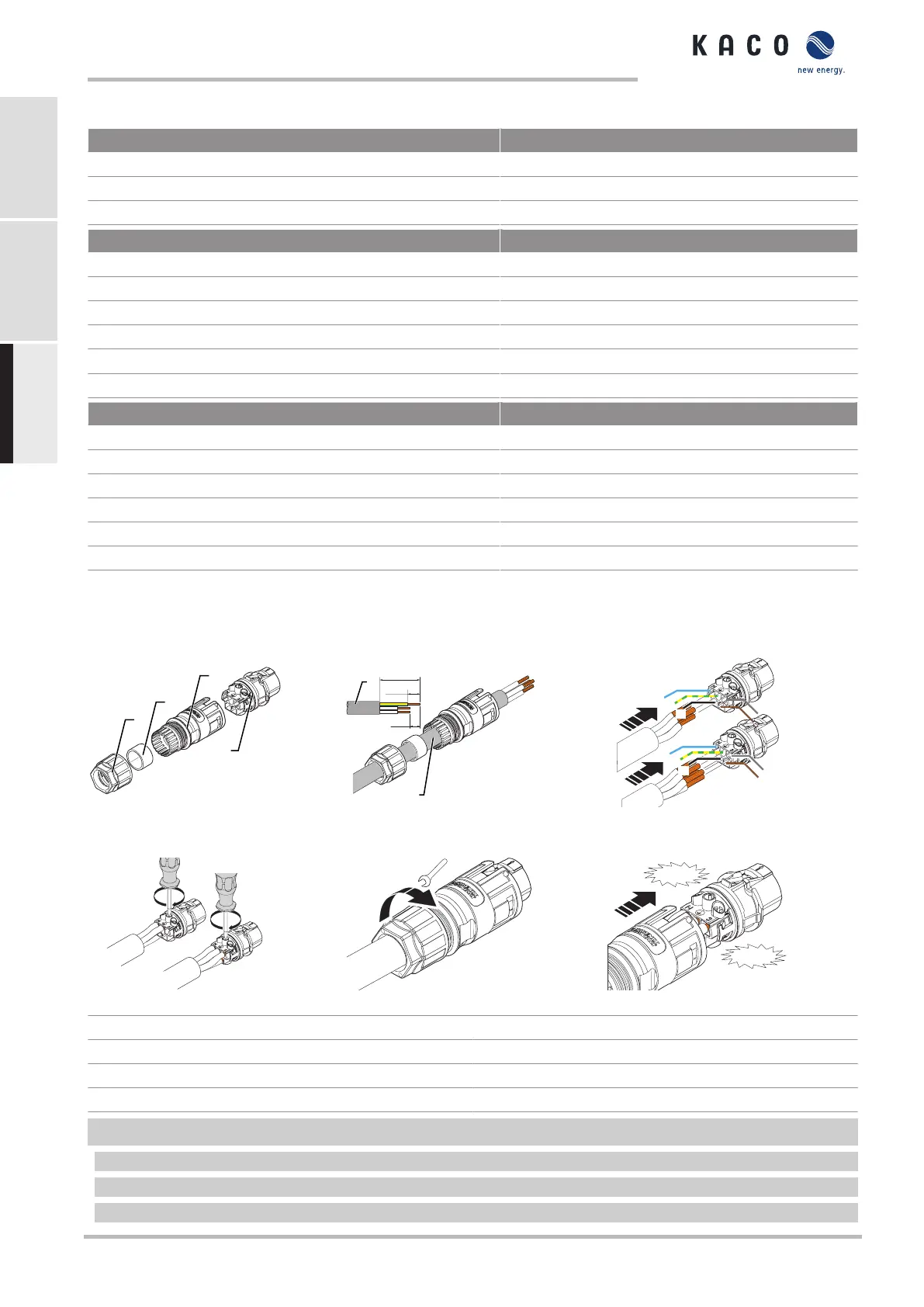

7.4 Raccordement de l’appareil au réseau d’alimentation
7.4.1 Configurer le connecteur CA
1
2
3
4
Ill.11: Connecteurs de raccordement
CA
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Ill.12: Dénuder le câble
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Ill.13: Connecter les fils au bornier
1 Nm
1 Nm
Ill.14: Serrer les vis sur le boîtier
30
6,5 Nm
Ill.15: Serrer le passe-câble à vis
CLICK
!
C
LICK
!
Ill.16: Insérer le bornier dans le boîtier
Légende
1 Passe-câble à vis 4 Bornier
2 Joint 5 Câble
3 Boîtier 6 Longueurs de câble
↻ Compartiment de raccordement ouvert.
1 Faire glisser le passe-câble à vis sur le câble.
2 Sélectionner le joint en fonction du diamètre du câble utilisé.
3 Faire glisser le boîtier avec le joint sur le câble.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Page 76
