Interfaces
Soort ethernetaansluiting RJ45
Aandraaimoment voor kabelwartel 5 (M25) 2,5 (M16) Nm

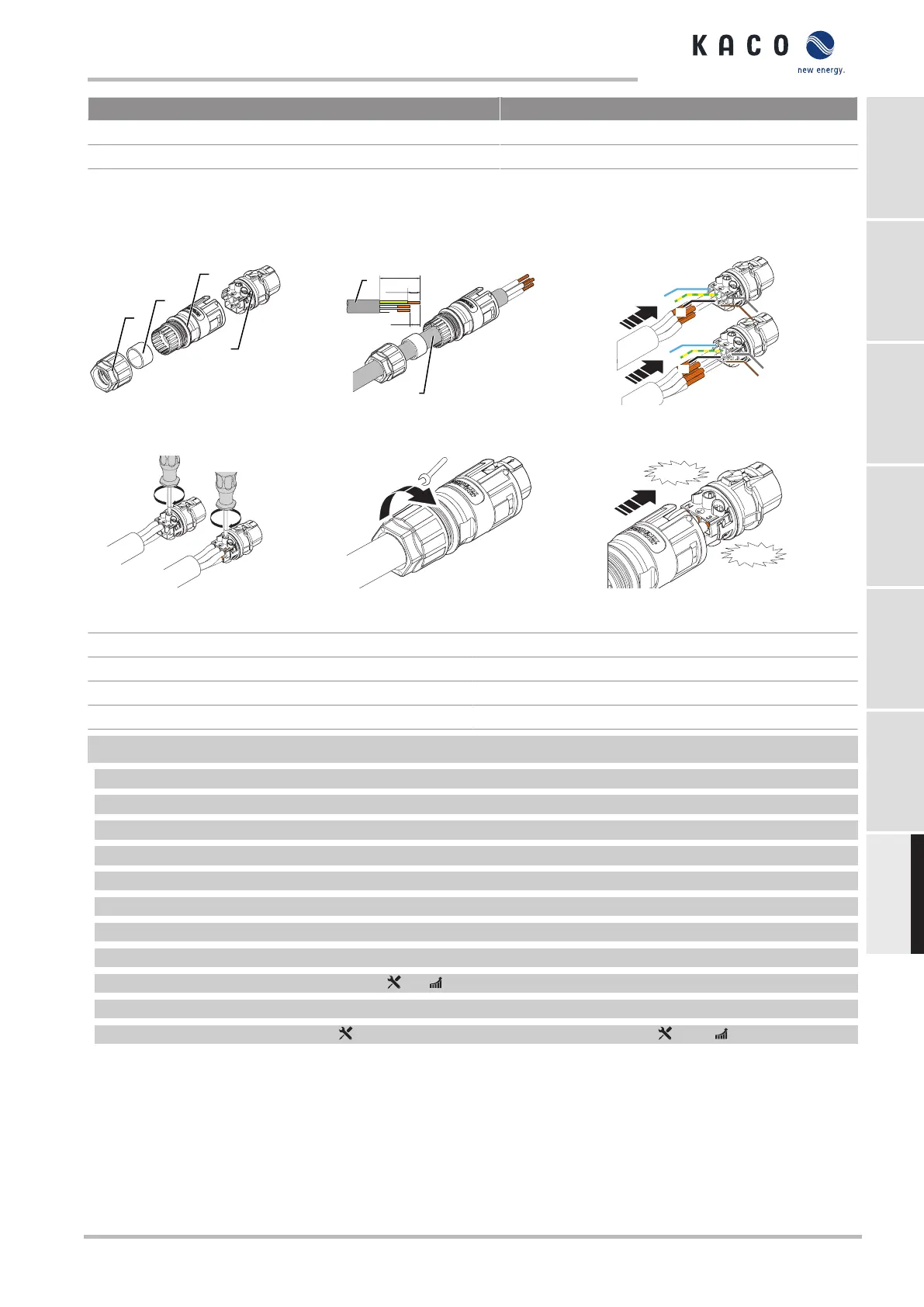

7.4 Apparaat op het voedingsnet aansluiten
7.4.1 AC-aansluitstekker configureren
1
2
3
4
Afb.11: AC-aansluitstekker
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Afb.12: Kabel strippen
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Afb.13: Aders op contactdrager aan-
sluiten
1 Nm
1 Nm
Afb.14: Bouten aan de behuizing vast-
draaien
30
6,5 Nm
Afb.15: Kabelwartel vastdraaien
CLICK
!
C
LICK
!
Afb.16: Contactdrager in behuizing du-
wen
Legenda
1 Kabelwartel 4 Contactdrager
2 Afdichting 5 Kabel
3 Behuizing 6 Kabellengtes
Aansluitruimte geopend.
1 Kabelwartel over de kabel schuiven.
2 Afdichting overeenkomstig de gebruikte kabeldiameter kiezen.
3 Behuizing met de afdichting over de kabel schuiven.
4 Kabel ontmantelen. [sl. 50 mm]
5 Aders N, L1 bij 1-fase aansluiting of N, L1, L2, L3 bei 3-fasen aansluiting 8 mm inkorten.
6 Aders N, L1 bij 1-fase aansluiting of N, L1, L2, L3 bei 3-fasen aansluiting 12 mm strippen.
7 Flexibele aders moeten van adereindhulzen volgens DIN 46228 worden voorzien.
8 Aders overeenkomstig de aanduiding op de contactdrager in de contacten voeren.
9 Bouten aan de contactdrager vastdraaien. [ S_2/ 1 Nm]
10 Contactdrager in de behuizing duwen totdat een klik te horen is.
11 Behuizing met een momentsleutel [ W_29] vasthouden en kabelwartel vastdraaien. [ W_29/ 6,5 Nm]
» Elektrische aansluiting uitvoeren.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 191
