8.4 Desconexão para manutenção/eliminação de irregularidades
PERIGO
As ligações e os cabos do dispositivo encontram-se sob tensões perigosas mesmo depois de ativar e
desligar o dispositivo!
Ferimentos graves ou morte devido ao contacto com os cabos e/ou terminais/calhas de corrente do
dispositivo.
A abertura e a manutenção do dispositivo só podem ser realizadas por um eletricista especializado
reconhecido como tal e autorizado pelo operador da rede de alimentação.
› Respeite todas as disposições de segurança e condições de ligação técnicas atualmente em vigor do
fornecedor de energia responsável.
8.5 Desconectar as ligações
8.5.1 Ligação CA
A
B
B

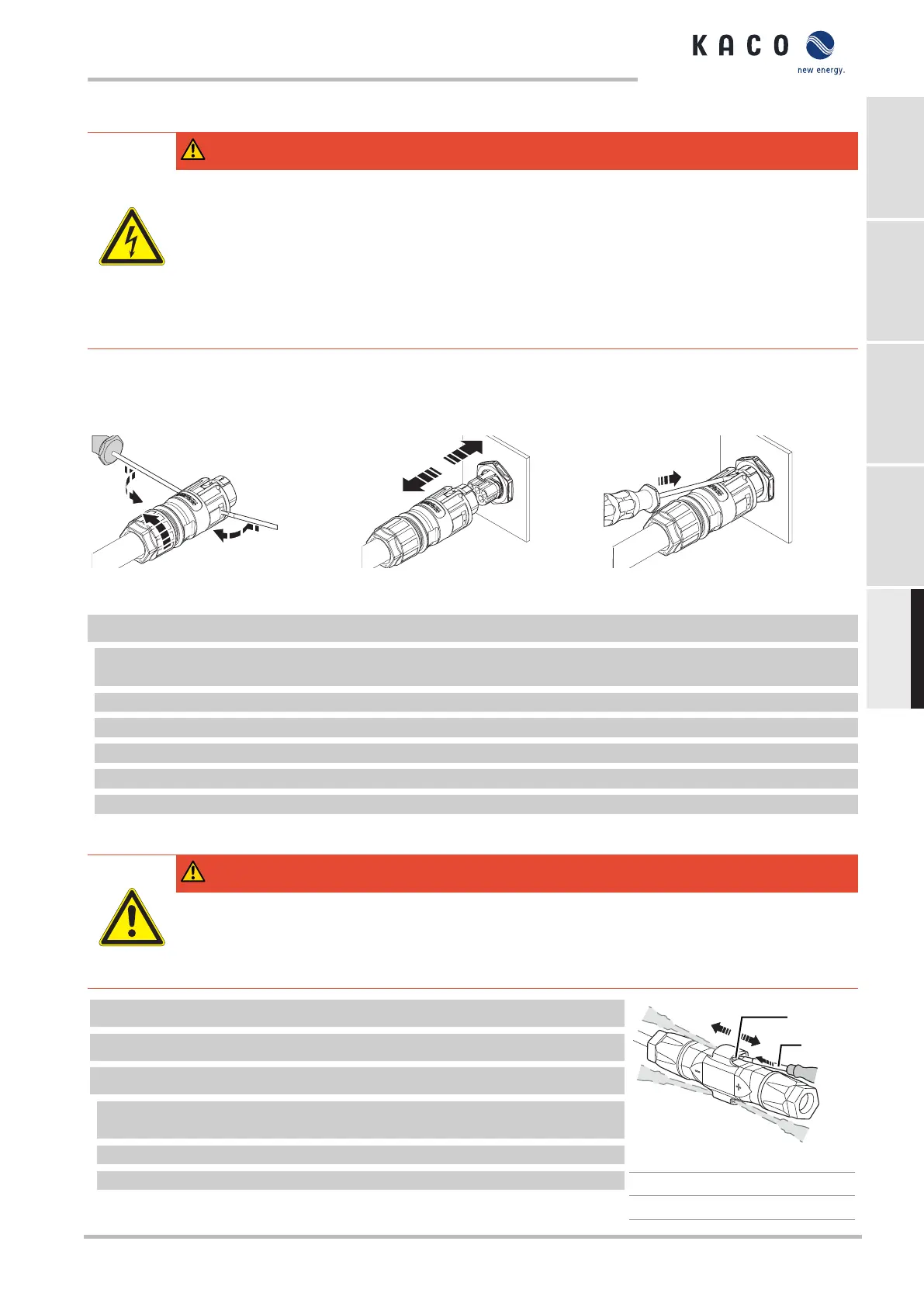

Fig.29: Abrir a caixa e soltar os cabos Fig.30: Desconectar o conector de
ligação CA
Fig.31: Soltar o conector de ligação CA
do conector de encaixe do dispositivo
↻ Verificar quanto à isenção de tensão CA/CC.
1 Com a ajuda de uma chave de fendas (tamanho da lâmina de 3mm), pressionar o mecanismo de encaixe no
acoplamento.
2 Desbloquear a ligação de encaixe e retirar o conector de ligação.
3 Desaperte o bucim roscado.
4 Com a ajuda de uma chave de fendas, desbloquear o suporte do contacto de ambos os lados.
5 Puxar o suporte do contacto para fora da caixa.
6 Soltar os parafusos no suporte do contacto e remover os fios.
8.5.2 Ligação CC
PERIGO
Destruição do conector CC
Perigo de destruição do conector CC devido a arcos elétricos se estes forem desligados sob carga. Observar
sempre a seguinte sequência ao desligar o aparelho:
› Verificar a ausência total de corrente com o amperímetro de pinças em todos os cabos CC.
↻ Verificar quanto à isenção de tensão CA/CC.
↻ Verificar quanto à ausência de corrente com um amperímetro de pinças.
↻ NOTA:Os conectores podem ser desligados sob tensão, mas nunca sob carga.
1 Com a ajuda de uma chave de fenda (largura da lâmina de 3 mm) empurrar a
grade no acoplamento para fora.
2 Introduzir a chave de fenda.
3 Desligar as fichas CC das tomadas CC.
1
2
1
2
Fig.32: Desligar os conectores
1 Chave de fenda
2 Grade
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 141
