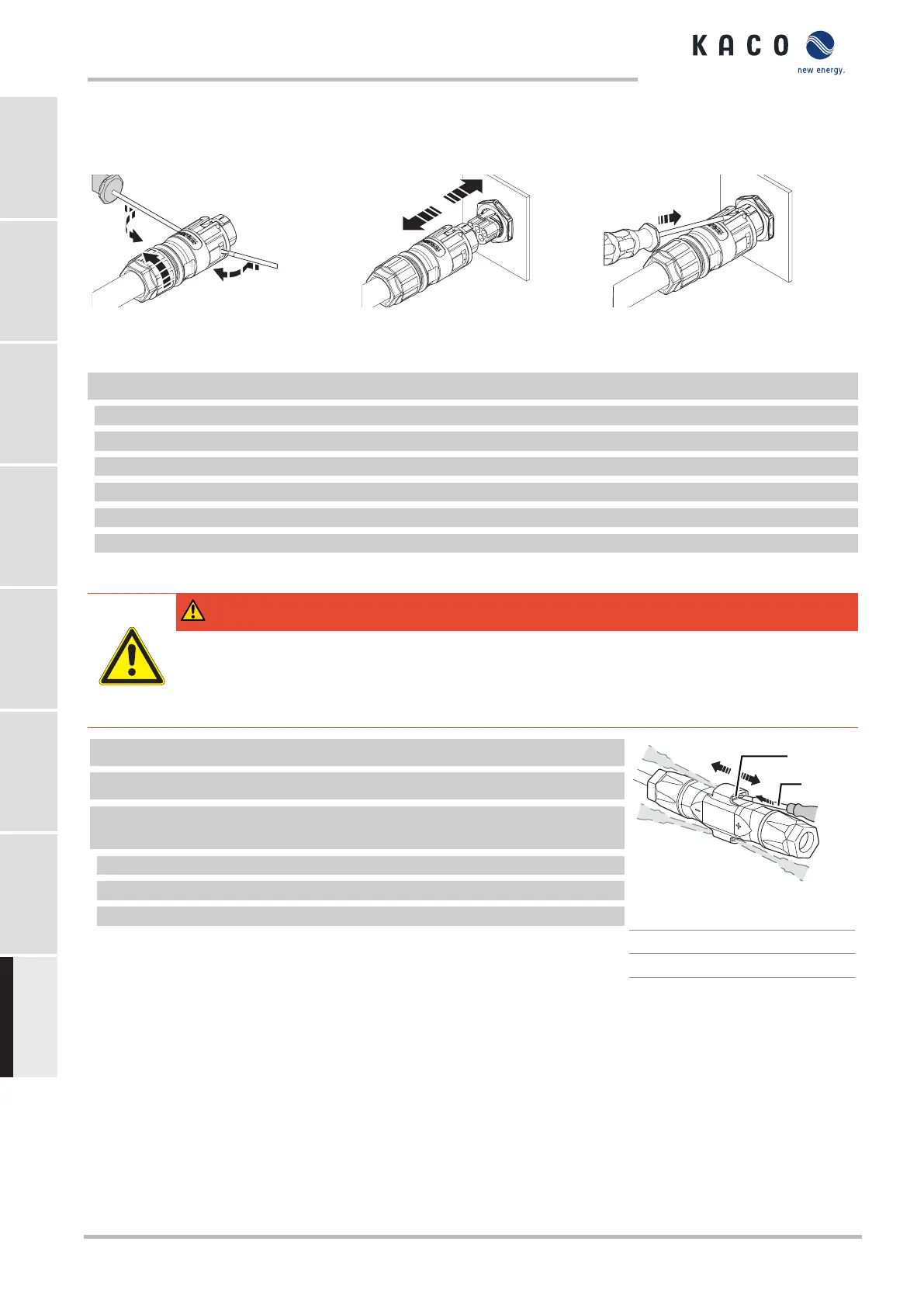

8.5 Odłączanie przyłączy
8.5.1 Przyłącze AC
A
B
B
Rys.29: Otwieranie obudowy i luzowa-
nie przewodów
Rys.30: Odłączanie wtyku przyłączenio-
wegoAC
Rys.31: Odłączanie wtyku przyłączenio-
wegoAC od złącz wtykowych urządze-
nia
↻ Zapewnić brak napięcia AC/DC.
1 Za pomocą wkrętaka (szerokość 3mm) wepchnąć siatkę na złączu.
2 Odblokować połączenie wtykowe i wyciągnąć wtyk przyłączeniowy.
3 Zluzować przepust kablowy.
4 Za pomocą wkrętaka odblokować nośnik stykowy z obu stron.
5 Wyciągnąć nośnik stykowy z obudowy.
6 Odkręcić śruby na nośniku stykowym i wyciągnąć żyły.
8.5.2 Przyłącze DC
ZAGROŻENIE
Zniszczenie połączeń wtykowychDC
Podczas odłączania pod obciążeniem połączenia wtykoweDC mogą ulec zniszczeniu na skutek wytwarzania
się łuków świetlnych. Bezwzględnie przestrzegać następującej kolejności czynności przy odłączaniu:
› Sprawdzić amperomierzem szczękowym, czy wszystkie przewodyDC nie są kompletnie pod napięciem.
↻ Zapewnić brak napięcia AC/DC.
↻ Zapewnić brak napięcia za pomocą amperomierza kleszczowego.
↻ WSKAZÓWKA:Połączenia wtykowe wolno odłączać pod napięciem, ale nigdy
pod obciążeniem.
1 Za pomocą wkrętaka (szerokość 3mm) wypchnąć siatkę na złączu.
2 Wkrętak pozostawić w środku.
3 WtykDC odłączyć od gniazdaDC.
1
2
1
2
Rys.32: Odłączanie połączenia wty-
kowego
1 Wkrętak
2 Siatka
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 228
ENDEFRESPTITNLPL
