Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

8.4 Mise hors service pour la maintenance / l’élimination des défauts
DANGER
Une tension mortelle circule encore dans les raccordements et les câbles de l’appareil même après sa
mise hors tension et sa déconnexion !
Le contact avec les câbles et/ou les bornes/barres conductrices de l’appareil entraîne des blessures graves,
voire mortelles.
L’appareil ne doit être ouvert et entretenu que par un électricien agréé et par l’exploitant du réseau de dis-
tribution.
› Respectez toutes les consignes de sécurité et les conditions de raccordement techniques actuellement
en vigueur du fournisseur d’électricité responsable.
8.5 Débrancher les raccordements
8.5.1 Raccordement CA
A
B
B

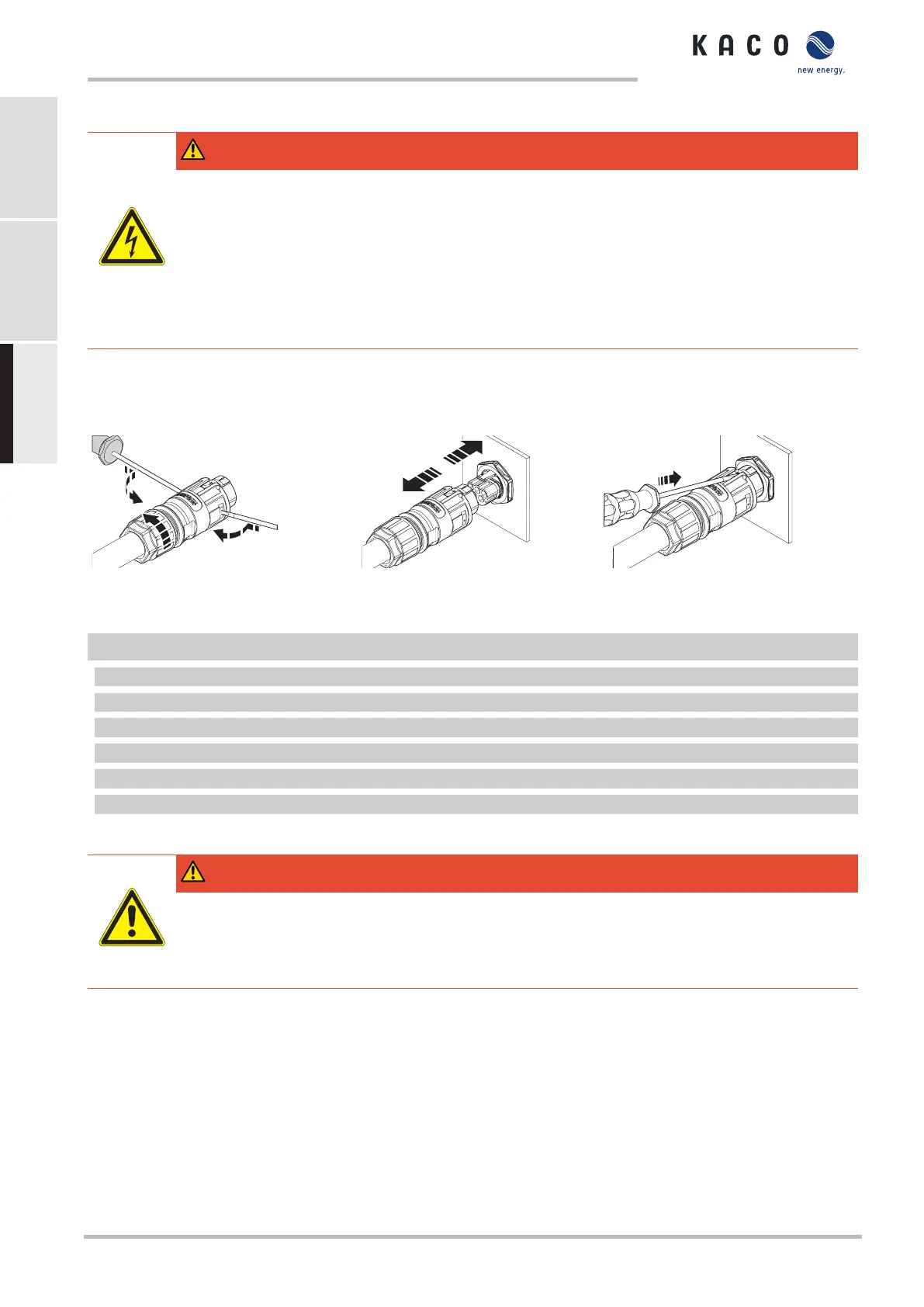

Ill.29: Ouvrir le boîtier et détacher les
câbles
Ill.30: Débrancher la fiche de
connexion CA
Ill.31: Débrancher les fiches de
connexion CA des connecteurs à fiches
de l’appareil
↻ Vérifier que les lignes CA/CC sont hors tension.
1 À l’aide d’un tournevis (taille de lame 3 mm), appuyer sur le clip du couplage.
2 Déverrouiller la connexion à fiche et débrancher la fiche de connexion.
3 Desserrer le passe-câble à vis.
4 À l’aide d’un tournevis, débloquer le bornier des deux côtés.
5 Retirer le bornier du boîtier.
6 Desserrer les vis du bornier et libérer les fils.
8.5.2 Raccordement CC
DANGER
Détérioration des connecteurs à fiche CC
Lors du débranchement en charge, les connecteurs à ficheCC peuvent être détériorés par l’apparition
d’arcs électriques. Respecter impérativement la procédure de mise hors service suivante:
› Contrôler l’absence complète de courant avec un ampèremètre sur toutes les lignes CC.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Page 84
