Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

7.3.1 Requisito dos cabos de alimentação e do fusível
Lado CC
Secção transversal máx. dos cabos -
Secção transversal máx. do cabo (com ponteiras) 2,5 - 6mm² (conector CC)
Tipo de cabo recomendado Cabo solar
Lado CA
Secção transversal máx. dos cabos 4,0 mm²
Secção transversal máx. do cabo (sem ponteiras) 2,5 - 6 mm²
Comprimento a descarnar 12 mm
Tipo de ligação Conector CA Phoenix
Proteção na instalação pelo cliente máx. 25A a 6mm²
Binário de aperto 1 Nm
Interfaces
União roscada das interfaces Ethernet: M25, RS485 padrão: M16 máx. 1,5 mm
Diâmetro do cabo para união roscada para cabo (2x) 8 - 17 mm
Tipo de ligação RS485 Borne de mola
Secção transversal do condutor do terminal RS485 0,25 - 1,5 mm²
Tipo de ligação Ethernet RJ45
Binário para união roscada para cabo 5 (M25) 2,5 (M16) Nm

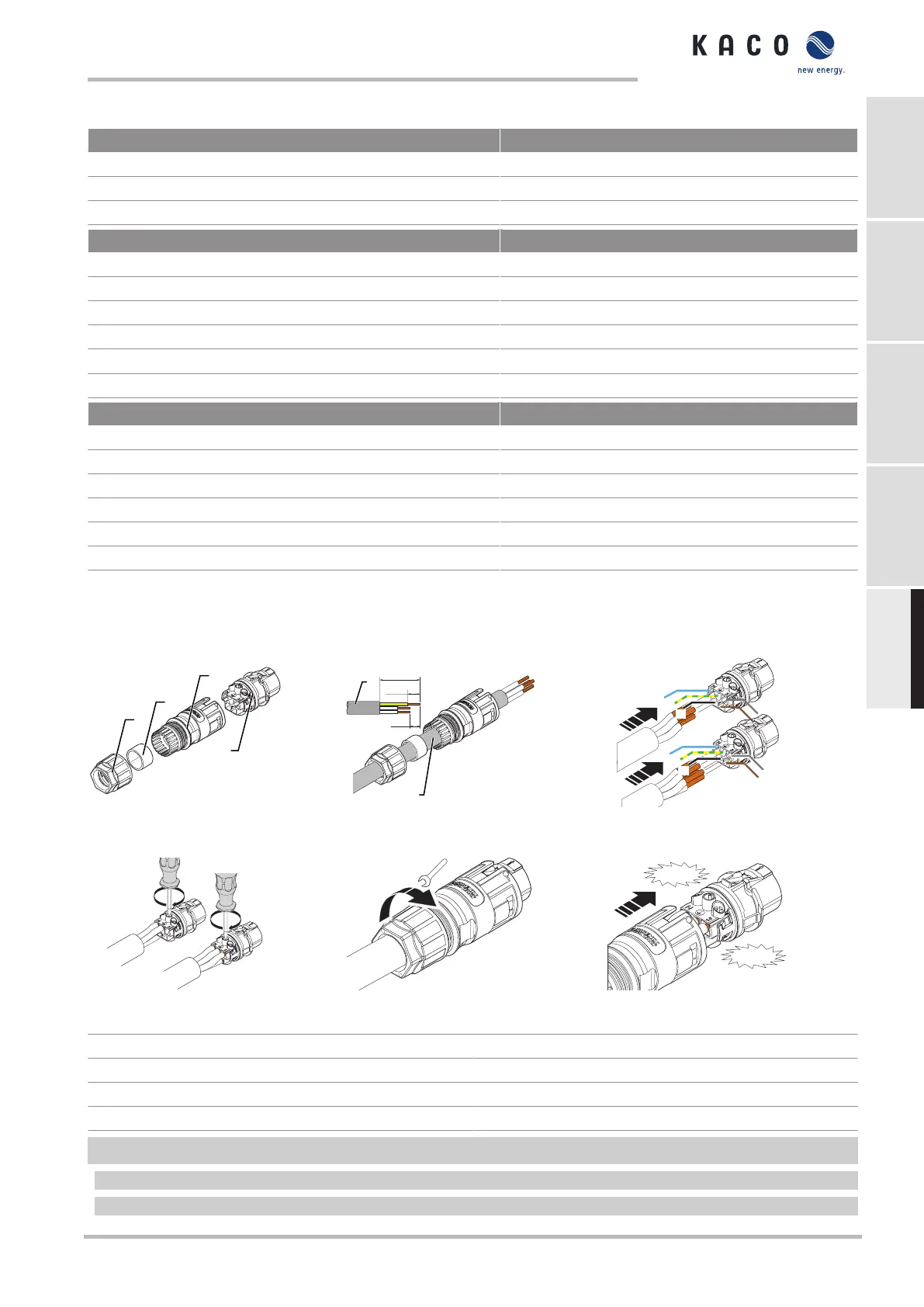

7.4 Ligar o dispositivo à rede de alimentação
7.4.1 Configure o conector de ligação AC
1
2
3
4
Fig.11: Conector de ligação AC
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Fig.12: Descarnar o cabo
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Fig.13: Conectar os fios ao suporte do
contacto
1 Nm
1 Nm
Fig.14: Apertar os parafusos na caixa
30
6,5 Nm
Fig.15: Apertar o bucim roscado
CLICK
!
C
LICK
!
Fig.16: Pressionar suporte de contacto
na caixa
Legenda
1 Bucim de cabo 4 Suporte do contacto
2 Vedante 5 Cabo
3 Caixa 6 Comprimentos de cabos
↻ Área de ligações aberta.
1 Deslocar o bucim roscado pelo cabo.
2 Selecionar o vedante em função do diâmetro de cabo utilizado.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 133
ENDEFRESPT
