7 Instalação
7.1 Informações gerais
PERIGO
As ligações e os cabos do dispositivo encontram-se sob tensões perigosas mesmo depois de ativar e
desligar o dispositivo!
Ferimentos graves ou morte devido ao contacto com os cabos e/ou terminais/calhas de corrente do
dispositivo.
› O dispositivo tem de estar completamente montado antes de efetuar a ligação elétrica.
› Respeite todas as disposições de segurança e condições de ligação técnicas atualmente em vigor do
fornecedor de energia.
› A abertura e a manutenção do dispositivo só podem ser realizadas por um eletricista especializado,
devidamente reconhecido como tal.
› Desligar a tensão de alimentação mediante desativação dos fusíveis externos.
› Verificar a ausência total de corrente com o amperímetro de pinças em todos os cabos CA e CC.
› Não tocar nos cabos nem nos terminais/calhas de corrente ao ligar ou desligar o componente.
› Mantenha o dispositivo fechado durante a operação.
7.2 Visualizar a área de conexão
O ponto de conexão para a alimentação CA situa-se na placa do fundo, na zona inferior direita. A fonte de entrada CC é
conectada aos conectores CC e às tomadas CC na placa do fundo.

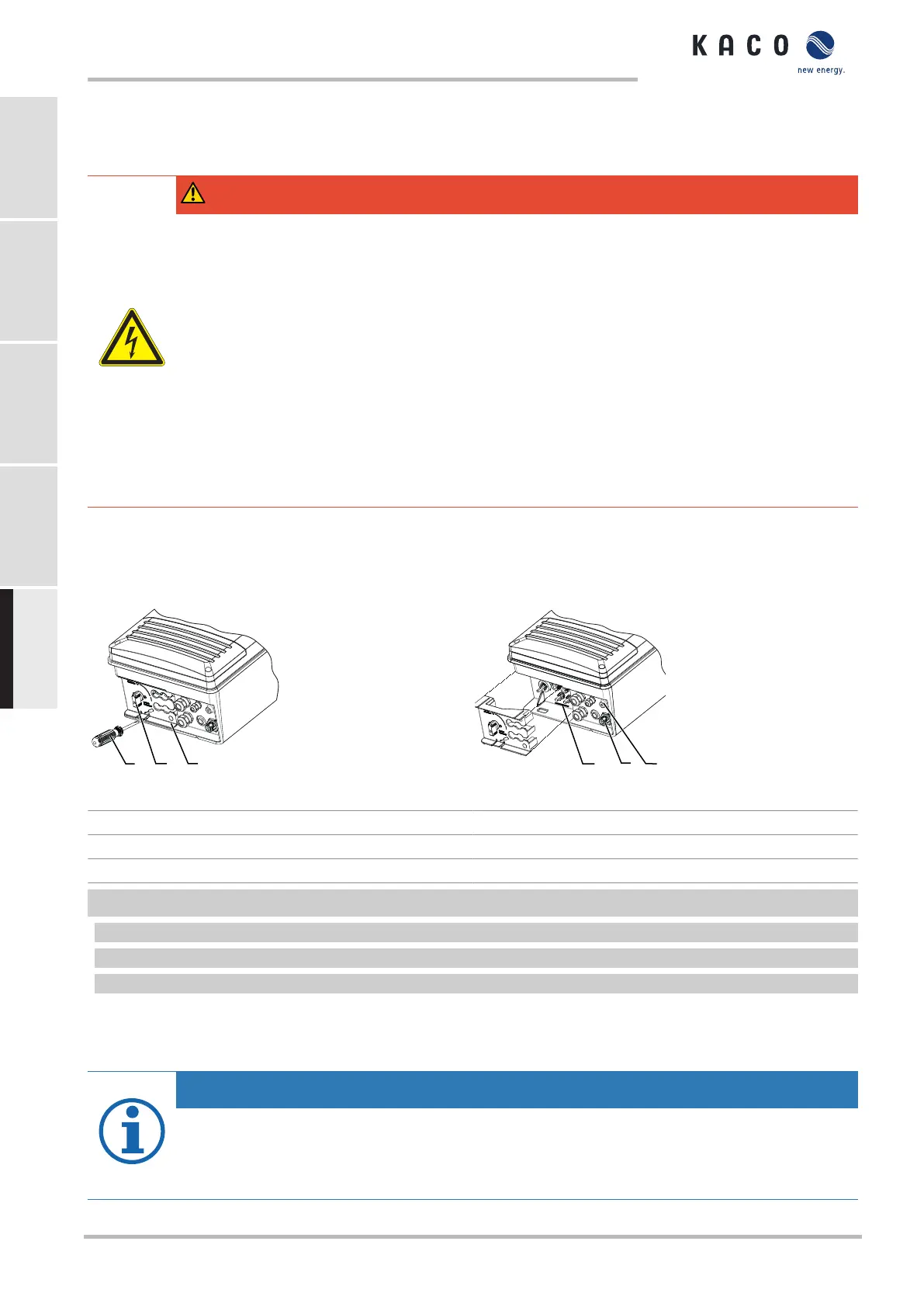

Fig.9: Colocar a área de ligação CC à vista
Fig.10: Visualizar a área de conexão
1 Cobertura para protecção das ligações DC 4 Conector DC para gerador PV
2 Seccionador CC 5 Ligação à terra da caixa
3 Chave de fenda 6 Tomada de ligação AC para ligação à rede
↻ Já efetuou a montagem.
1 Colocar o interruptor de corte CC na posição "0" para retirar a cobertura.
2 Desbloqueie cuidadosamente a cobertura na posição marcada com a ajuda de uma chave de fenda.
3 Retirar a cobertura e guardá-la para a ligação.
» Efetuar a ligação elétrica.
7.3 Efetuar a ligação elétrica
NOTA
Selecionar a secção transversal dos cabos, o tipo de fusível e o valor do fusível de acordo com as
seguintes condições quadro:
normas de instalação específicas do país; classe de potência do dispositivo; comprimento do cabo; tipo de
colocação do cabo; temperaturas locais
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 132
