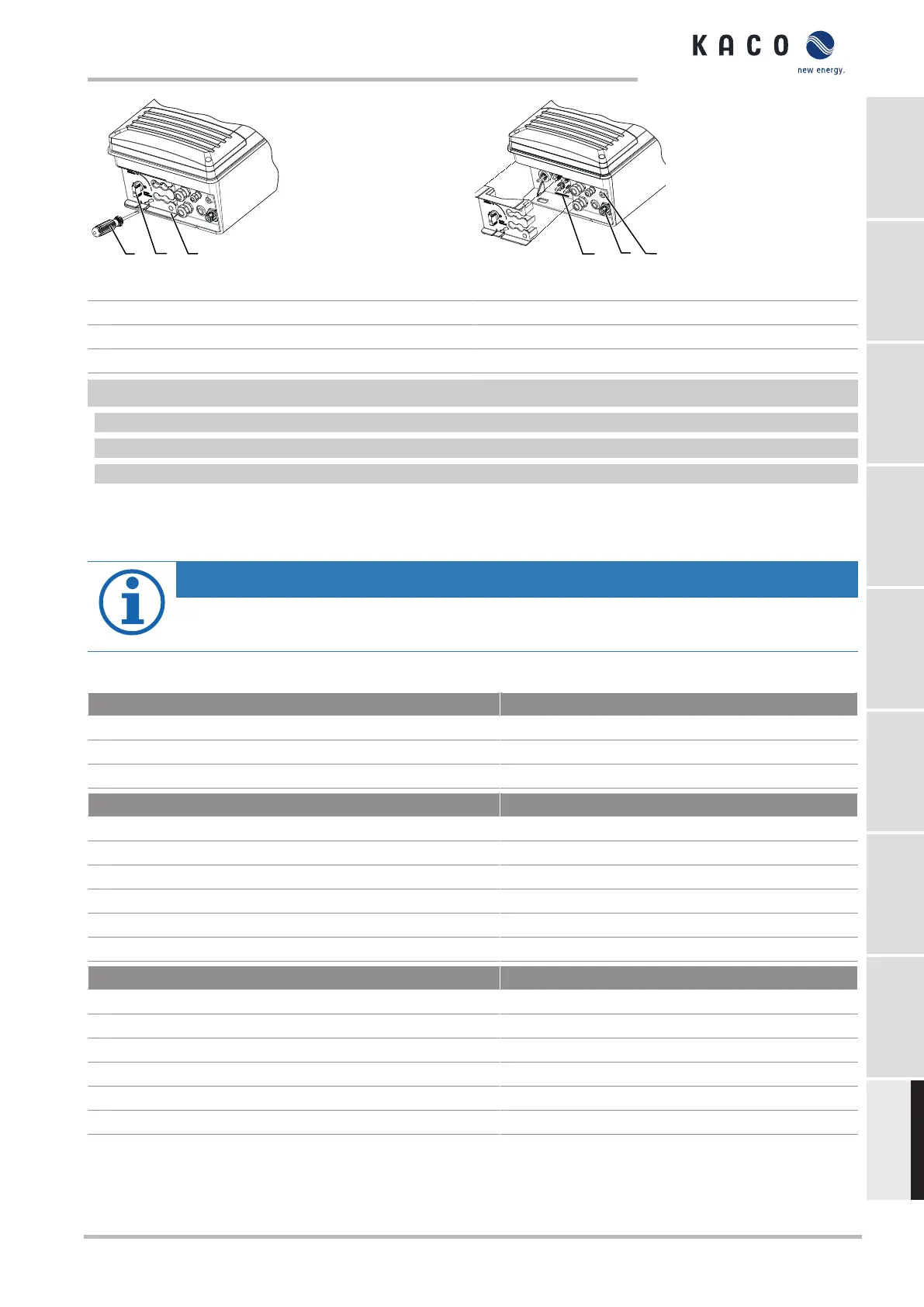

Şek.9: DC bağlantı bölgesinin üzerinin açılması
5
4
6
Şek.10: Bağlantı bölgesinin incelenmesi
1 DC bağlantıları emniyet kapağı 4 PV jeneratör için DC geçme bağlantısı
2 DC ayırma şalteri 5 Muhafaza topraklaması
3 Tornavida 6 Şebeke bağlantısı için AC bağlantı girişi
↻ Montaj işlemini gerçekleştirdiniz.
1 Kapağı çıkarmak için DC ayırma şalterini "0" konumuna getirin.
2 Kapağı, işaretlenen noktadan tornavida yardımıyla yerinden çıkarın.
3 Kapağı sökün ve bağlantı için saklayın.
» Elektrik bağlantısını yapın.
7.3 Elektrik bağlantısının yapılması
NOT
Kablo enine kesiti, sigorta türü ve sigorta değerini aşağıdaki çerçeve koşullarına göre seçin:
Ülkeye ait kurulum normları; cihaz güç kademesi; kablo uzunluğu; kablo döşeme tipi; yerel sıcaklıklar
7.3.1 Besleme hatları ve sigorta için gereklilik
DC tarafında
Maks. kablo kesiti -
Maks. hat enine kesiti (kablo pabucu ile) 2,5 - 6 mm² (DC geçme bağlantısı)
Tavsiye edilen hat tipi Solar kablosu
AC tarafında
Maks. kablo kesiti 4,0 mm²
Maks. hat enine kesiti (kablo pabucu olmadan) 2,5 - 6 mm²
İzolasyon sıyırma uzunluğu 12 mm
Bağlantı türü Phoenix AC connector
Sigorta bina tarafındaki kurulumda 6 mm²'de maks. 25 A
Sıkma torku 1 Nm
Arabirimler
Arabirimlerin rakor bağlantısı Ethernet: M25, standart RS485: M16 maks. 1,5 mm
Vidalı kablo bağlantısı için kablo çapı (2x) 8 - 17 mm
RS485 bağlantı türü Yaylı klemens
RS485 klemensı hat çapı 0,25 - 1,5 mm²
Ethernet bağlantı türü RJ45
Vidalı kablo bağlantısı için tork 5 (M25) 2,5 (M16) Nm
