3 Opis urządzenia
3.1 Zasada działania
Urządzenie przekształca wytworzone przez moduły fotowoltaiczne napięcie stałe w napięcie przemienne i doprowadza je
do zasilania sieci elektrycznej. Proces uruchamiania rozpoczyna się, gdy dostępne jest dostateczne promieniowanie, a w
urządzeniu panuje określone napięcie minimalne. Proces zasilania rozpoczyna się po tym, jak generator fotowoltaiczny
przejdzie test izolacji, a parametry sieci w czasie obserwacji będą leżały w zakresie wytycznych operatora sieci. Jeżeli pod-
czas zapadającego zmroku nastąpi spadek napięcia poniżej wartości minimalnej, tryb zasilania kończy się, a urządzenie
wyłącza się.
3.2 Budowa instalacji
Generator fotowoltaiczny
Generator fotowoltaiczny
Falownik
z (rozłącznikiem* DC i)
wyłącznikiem sprzęgającym
Odbiornik
Licznik energii zasilającej
Licznik energii
odbieranej
Punkt monitorowania sieci
Wyłącznik nadprądowy
Wyłącznik nadprądowy
Selektywny
wyłącznik główny
Selektywny
wyłącznik główny
Falownik
z (rozłącznikiem* DC i)
wyłącznikiem sprzęgającym

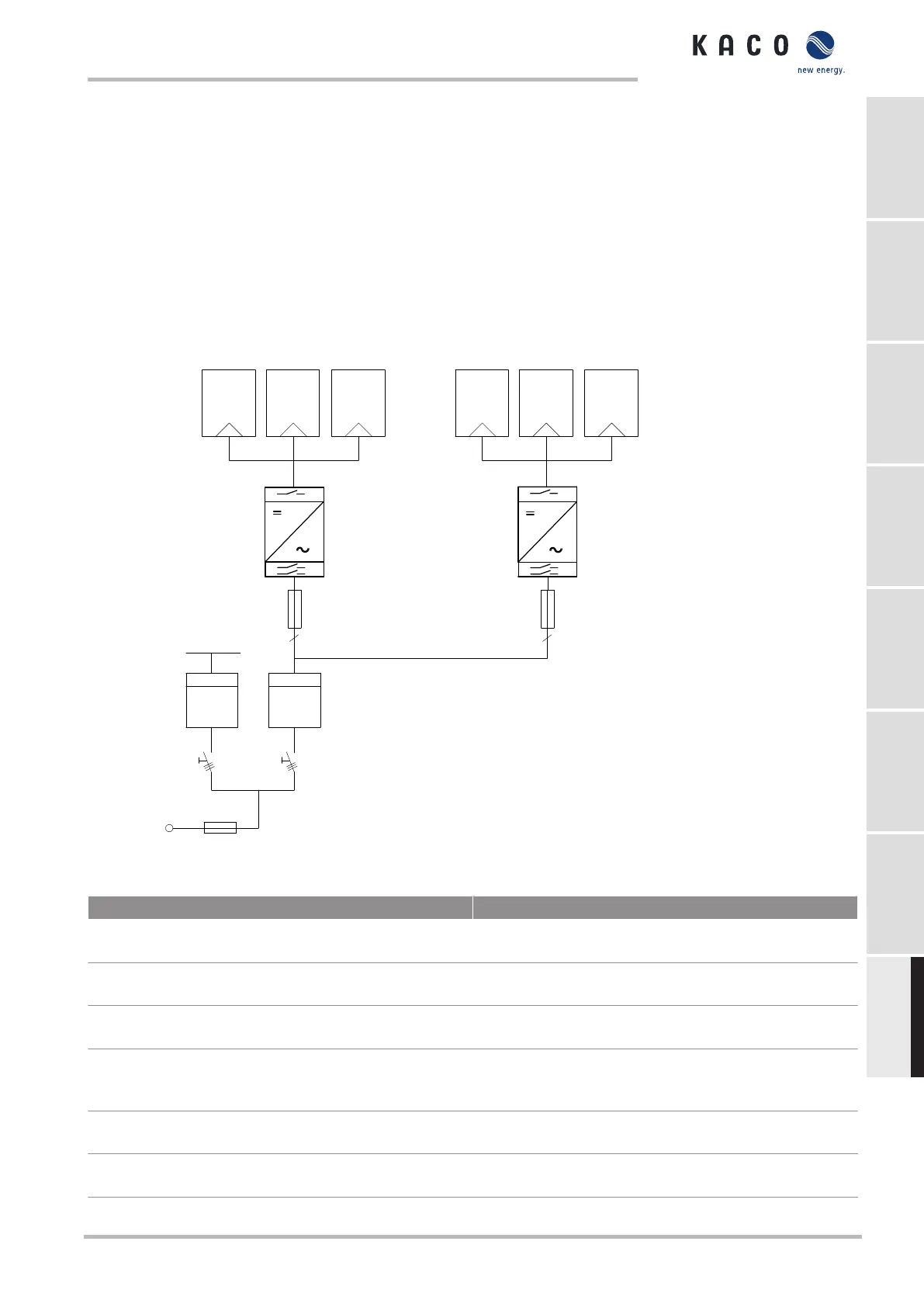

Rys.1: Schemat instalacji z dwoma falownikami
Objaśnienia Definicja / wskazówka dot. przyłącza
Generator fotowoltaiczny Generator fotowoltaiczny przekształca energię promienio-
wania słonecznego na energię elektryczną.
Falownik z wyłącznikiem sprzęgającym Generator fotowoltaiczny podłącza się do przyłącza DC
urządzenia.
Wyłącznik nadprądowy Wyłącznik nadprądowy to zabezpieczenie nadmiarowo-prą-
dowe.
Licznik energii zasilającej Licznik energii zasilającej określa i instaluje zakład energe-
tyczny. Niektóre zakłady energetyczne dopuszczają również
montaż własnych, legalizowanych liczników.
Selektywny wyłącznik główny Specyfikację selektywnego wyłącznika głównego określa za-
kład energetyczny.
Licznik energii odbieranej Licznik energii odbieranej określa i instaluje zakład energe-
tyczny. Służy do pomiaru pobieranej energii.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
