8.5 Anschlüsse abklemmen
8.5.1 AC-Anschluss
A
B
B

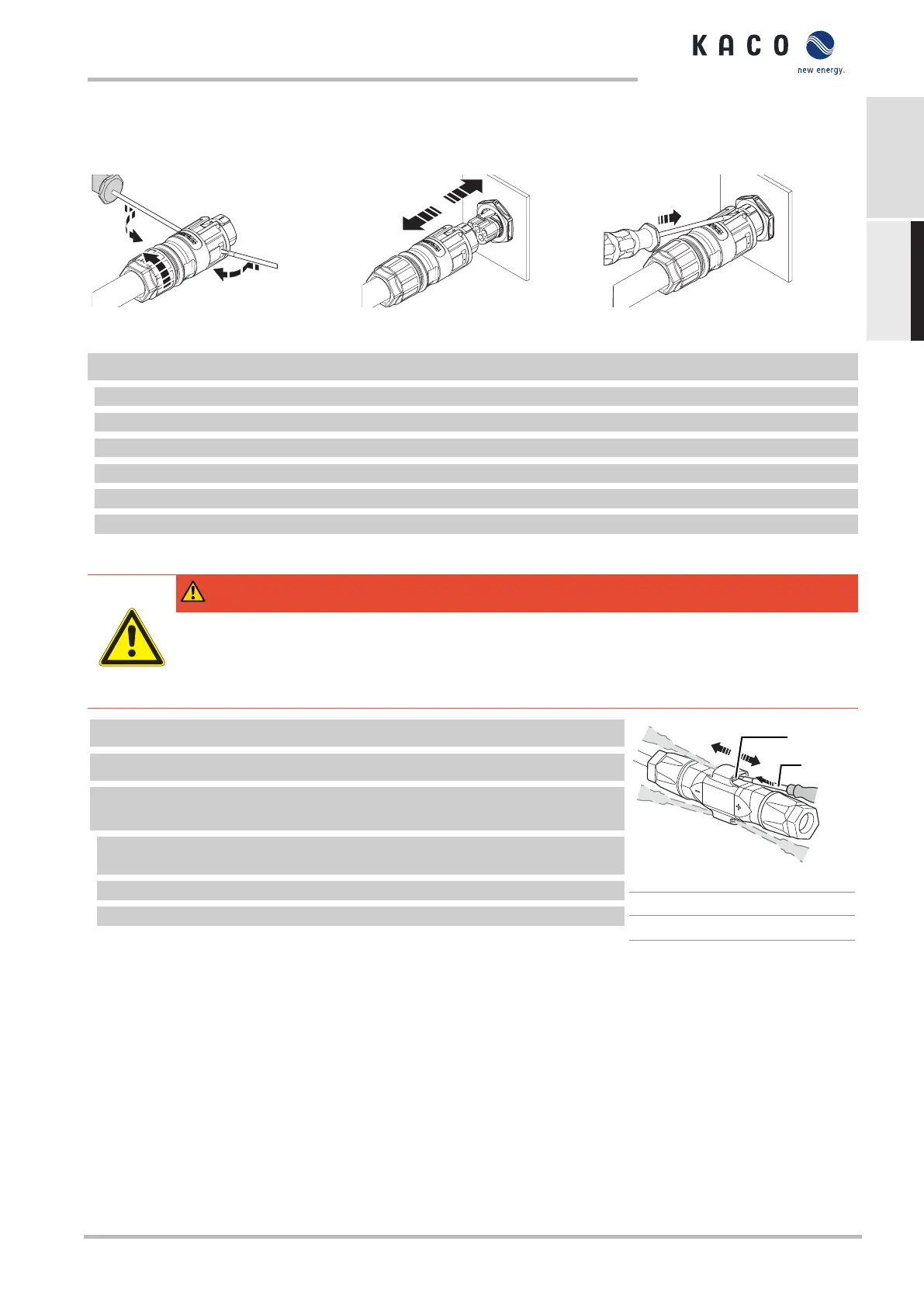

Abb.29: Gehäuse öffnen und Leitungen
lösen
Abb.30: AC-Anschlusstecker trennen Abb.31: AC-Anschlusstecker von dem
Gerätsteckverbinder lösen
↻ AC-/DC-Spannungsfreiheit sicher stellen.
1 Mit Hilfe eines Schraubendrehers (Blattgröße 3 mm) den Raster an der Kupplung eindrücken.
2 Steckverbindung entriegeln und Anschlussstecker abziehen.
3 Kabelverschraubung lösen.
4 Mit Hilfe eines Schraubendrehers den Kontaktträger auf beiden Seiten entriegeln.
5 Kontaktträger aus dem Gehäuse ziehen.
6 Schrauben am Kontaktträger lösen und Adern entnehmen.
8.5.2 DC-Anschluss
GEFAHR
Zerstörung der DC-Steckverbinder
DC-Steckverbinder können beim Trennen unter Last durch Entstehung von Lichtbögen zerstört werden. Un-
bedingt folgende Abschaltreihenfolge einhalten:
› Vollständige Stromfreiheit mit Zangenamperemeter an allen DC-Leitungen prüfen.
↻ AC-/DC-Spannungsfreiheit sicher stellen.
↻ Stromfreiheit mit einem Zangenamperemeter sicher stellen.
↻ HINWEIS:Steckverbinder dürfen unter Spannung, aber nie unter Last abge-
steckt werden.
1 Mit Hilfe eines Schraubendrehers (Blattbreite 3 mm) den Raster an der Kupp-
lung herausdrücken.
2 Schraubendreher stecken lassen.
3 DC-Stecker von DC-Buchse abklemmen.
1
2
1
2
Abb.32: Steckverbinder abstecken
1 Schraubendreher
2 Raster
