Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 - Podłączanie Urządzenia Do Sieci Zasilającej

Porty
Średnica przewodu, zacisk RS485 0,25–1,5 mm²
Rodzaj przyłącza Ethernet RJ45
Moment dokręcający przepustu kablowego 5 (M25) 2,5 (M16) Nm

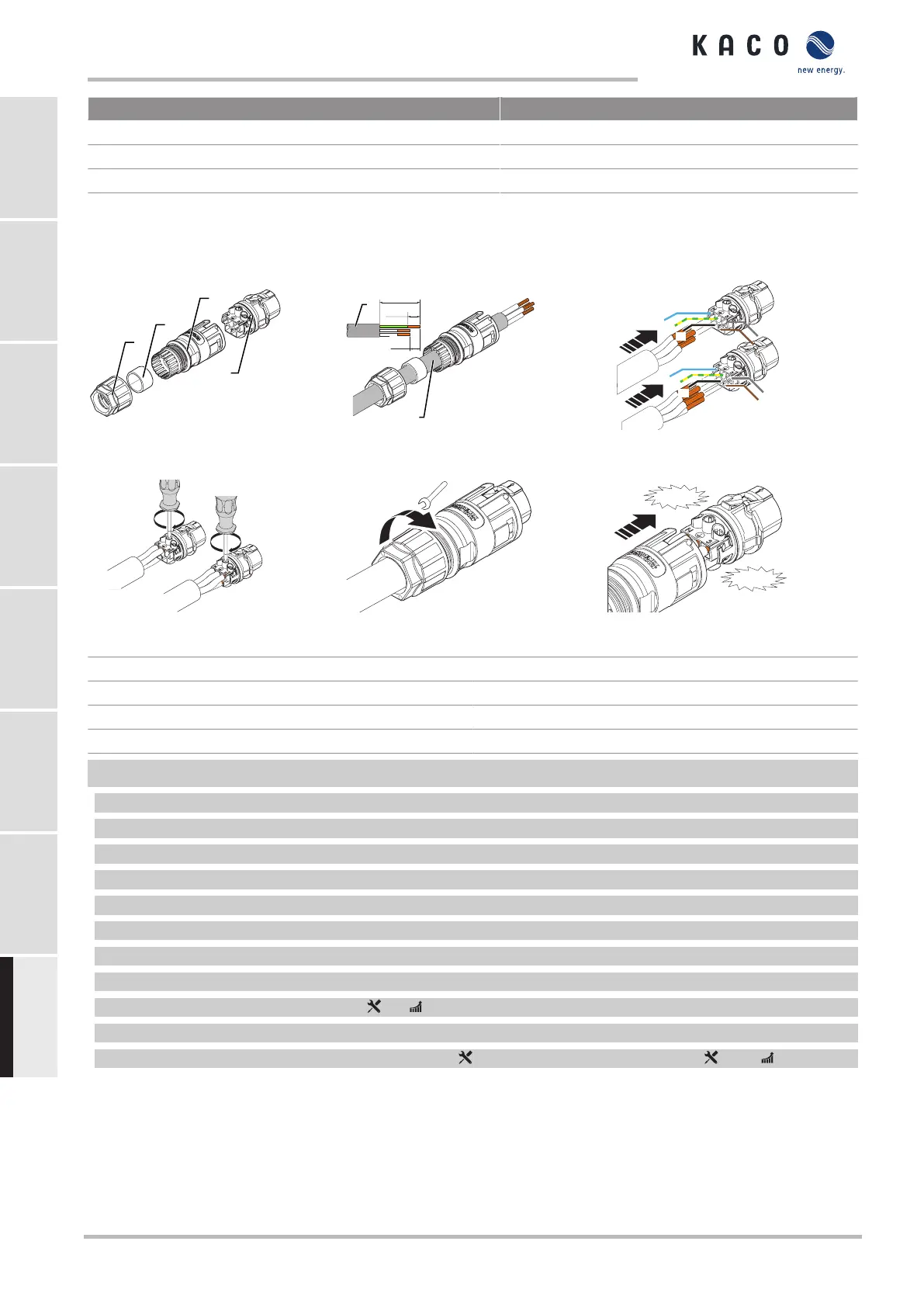

7.4 Podłączanie urządzenia do sieci zasilającej
7.4.1 Konfiguracja wtyku przyłączeniowegoAC
1
2
3
4
Rys.11: Wtyk przyłączeniowyAC
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Rys.12: Zdejmowanie izolacji z przewo-
dów
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Rys.13: Podłączanie żył do nośnika sty-
kowego
1 Nm
1 Nm
Rys.14: Dokręcanie śrub na obudowie
30
6,5 Nm
Rys.15: Dokręcanie przepustu kablowe-
go
CLICK
!
C
LICK
!
Rys.16: Wcisnąć nośnik stykowy w obu-
dowę
Objaśnienia
1 Przepust kablowy 4 Nośnik stykowy
2 Uszczelka 5 Przewód
3 Obudowa 6 Długości kabli
↻ Skrzynka przyłączeniowa otwarta.
1 Nasunąć przepust kablowy na przewód.
2 Wybrać uszczelkę w zależności od średnicy użytego kabla.
3 Nasunąć obudowę z uszczelką na przewód.
4 Zdjąć płaszcz z kabla. [sl. 50 mm]
5 Żyły N, L1 w przyłączu 1-fazowym lub żyły N, L1, L2, L3 w przyłączu 3-fazowym skrócić o 8mm.
6 Zdjąć 12 mm izolacji żył N, L1 w przyłączu 1-fazowym lub żył N, L1, L2, L3 w przyłączu 3-fazowym.
7 Na żyłach elastycznych muszą znajdować się końcówki tulejkowe zgodnie znormą DIN46228.
8 Żyły wprowadzić w styk zgodnie z oznaczeniem na nośniku stykowym.
9 Dokręcić wkręty na nośniku stykowym. [ S_2/ 1 Nm]
10 Wcisnąć nośnik stykowy w obudowę w taki sposób, aby usłyszeć kliknięcie.
11 Przytrzymać obudowę kluczem maszynowym płaskim [ W_29] idokręcić przepust kablowy. [ W_29/ 6,5Nm]
» Podłączyć falownik do instalacji elektrycznej.
