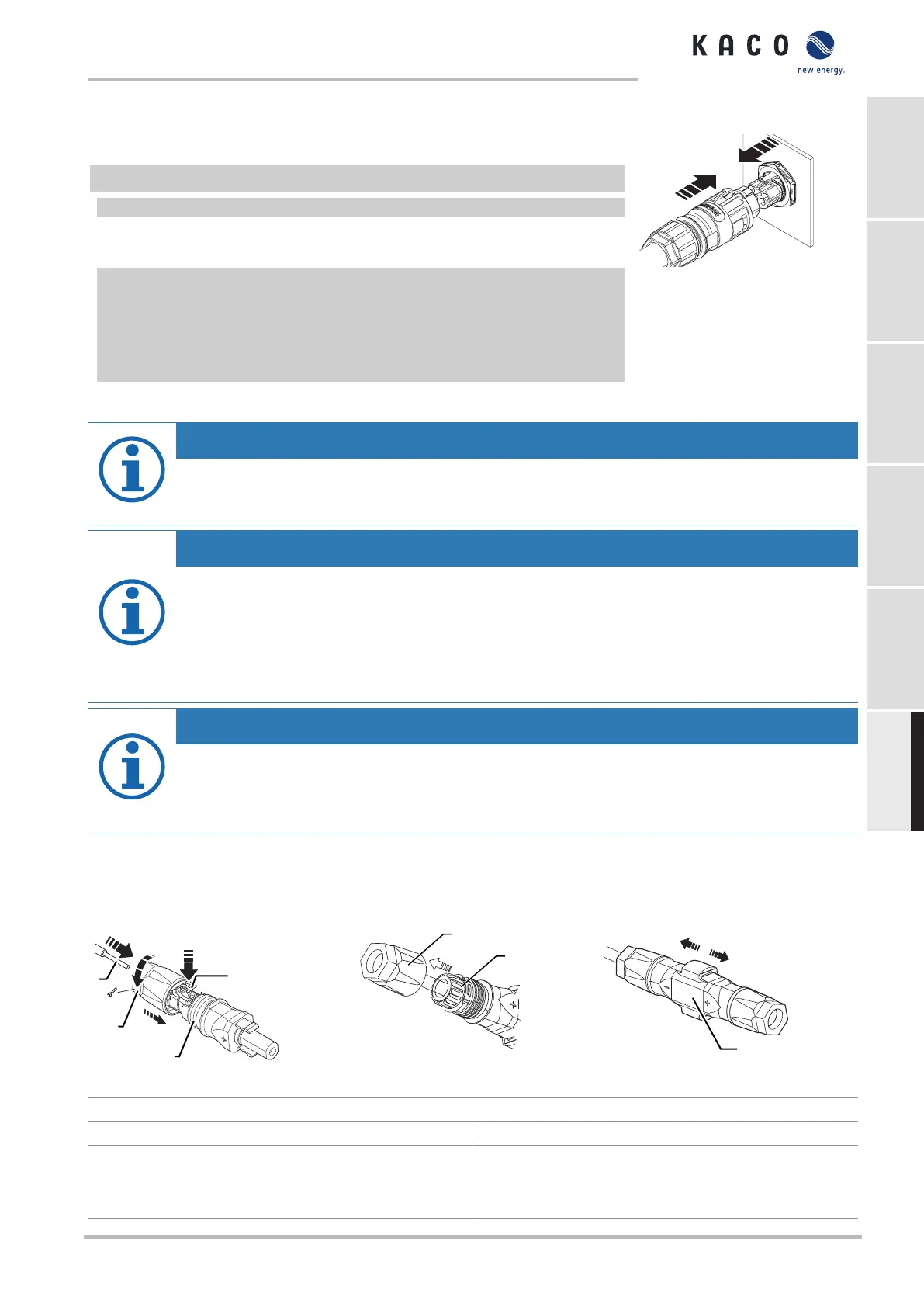

7.4.2 Esecuzione dell'allacciamento alla rete
Esecuzione dell'allacciamento alla rete
↻ Configurazione del connettore CA eseguita a regola d'arte.
1 Inserire i connettori CA al connettore dell’apparecchio.
ð AVVERTENZALa connessione CA è collegata saldamente quando è udibile
uno scatto.
2 Posare correttamente le linee e in base alle seguenti regole:
- Posare i cavi intorno al dispositivo con una distanza minima di 20 cm
- Non posare mai i cavi sui semiconduttori (posare il dissipatore di calore)
- Forze di piegature troppo elevate pregiudicano il grado di protezione. Durante
la posa è necessario osservare un raggio di piegatura minimo ammesso pari ad
almeno 4 volte il diametro del cavo.
» Il dispositivo adesso è collegato alla rete elettrica.
Imm.17: Incastrare il connettore
CA sul connettore dell'apparecchio.
AVVISO
Nell'installazione finale è necessario prevedere un dispositivo di disconnessione dal lato CA. Questo dispo-
sitivo deve essere applicato in maniera tale da poter essere accessibile senza impedimenti in qualsiasi mo-
mento.
AVVISO
Qualora le disposizioni di installazione prescrivano un interruttore differenziale, questo dovrà essere di tipo
A.
In caso di utilizzo del tipo A, nel menu “Parametri” è necessario impostare il valore soglia di isolamento su
un valore superiore/uguale (≥) a 200k Ohm Menu.
Per qualsiasi domanda sul tipo più adatto, contattare l'installatore o l'assistenza tecnica di KACO new ener-
gy.
AVVISO
Durante l'immissione in rete, in caso di elevata resistenza di linea, cioè con cavo dal lato rete particolar-
mente lungo, la tensione sulle morsettiere di rete del dispositivo aumenta. Qualora superi il valore soglia
specifico di sovratensione per il paese di installazione il dispositivo si disinserisce.
› Assicurarsi che i conduttori utilizzati abbiano sezioni sufficientemente grandi e che linee siano corte.
7.5 Collegamento del generatore PV al dispositivo
7.5.1 Configurazione del connettore CC
d
c
a
b
1
2
5
6
Imm.18: Introdurre i fili
3
4
Imm.19: Spingere l'inserto nella bocco-
la
7
Imm.20: Verificare il fissaggio
Legenda
1 Filo per il collegamento CC 5 Pressacavo
2 Molla 6 Spina di contatto
3 Inserto 7 Giunto
4 Boccola
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 163
