Kaco blueplanet 3.0 TL3 M2 WM OD IIG0 Operating Instructions

4
3
2
1
5
A
A
D
C
C
B
B
50 mm

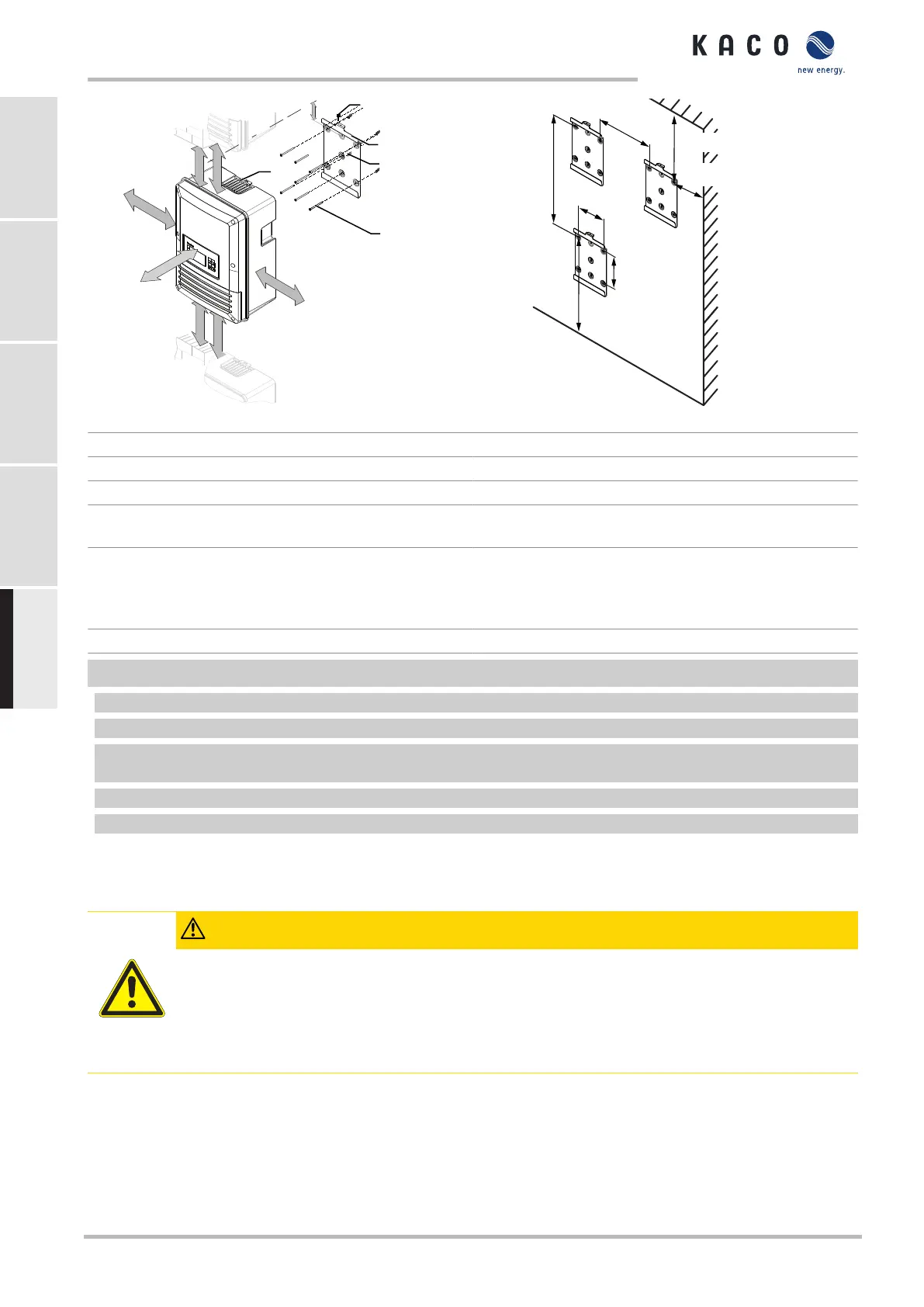

Fig.7: Distâncias mínimas para a montagem na parede
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Fig.8: Montagem na parede
Legenda
1 Suporte 4 Pala com presilha de suspensão
2 Buchas de fixação [S6 – Ø 6mm/ 50mm] 5 Parafuso de retenção (1x)
3 Parafuso para a fixação (5x) [Z2+Fenda 5x50 Fixar o
suporte [Ver capítulo6.3}Página129]]
A Distância mínima: 150 mm (sem dispositivo 304.5
mm )
Distância recomendada 475 mm
(sem dispositivo 510
mm *)
C Distância mínima: 700 mm
B Distância mínima: 500 mm D Distância recomendada: 250 mm
↻ Caixa de cartão, com o suporte e o conjunto de montagem, retirada da embalagem e aberta.
1 Marcar a posição de suspensão com uma linha na superfície da parede, de acordo com a posição do suporte.
2 Assinalar a posição dos furos com ajuda do entalhe no suporte.
NOTA:As distâncias mínimas entre dois dispositivos ou entre o dispositivo e o teto ou o chão já são consideradas
no desenho.
3 Fixar o suporte na parede com o material de fixação adequado incluído no conjunto de montagem.
NOTA:Ter em atenção o alinhamento correto do suporte.
» Prosseguir com a montagem do dispositivo.
6.4 Instalar e fixar o dispositivo
CUIDADO
Perigo de ferimentos devido a um levantamento e transporte incorretos.
O levantamento incorreto pode fazer com que o dispositivo tombe e, consequentemente, caia.
› Levantar sempre o dispositivo na vertical, pelas pegas específicas para o efeito.
› Utilizar um auxiliar de subida para a altura de montagem selecionada.
› Usar luvas de proteção e calçado de segurança ao levantar e baixar o dispositivo.
