7.2 Wgląd do skrzynki przyłączeniowej
Przyłącze elektryczne do zasilania AC znajduje się na płycie dennej w prawym dolnym obszarze. Źródło wejściowe DC pod-
łącza się na płycie dennej obudowy za pomocą wtykuDC i gniazda DC.
3
1
2

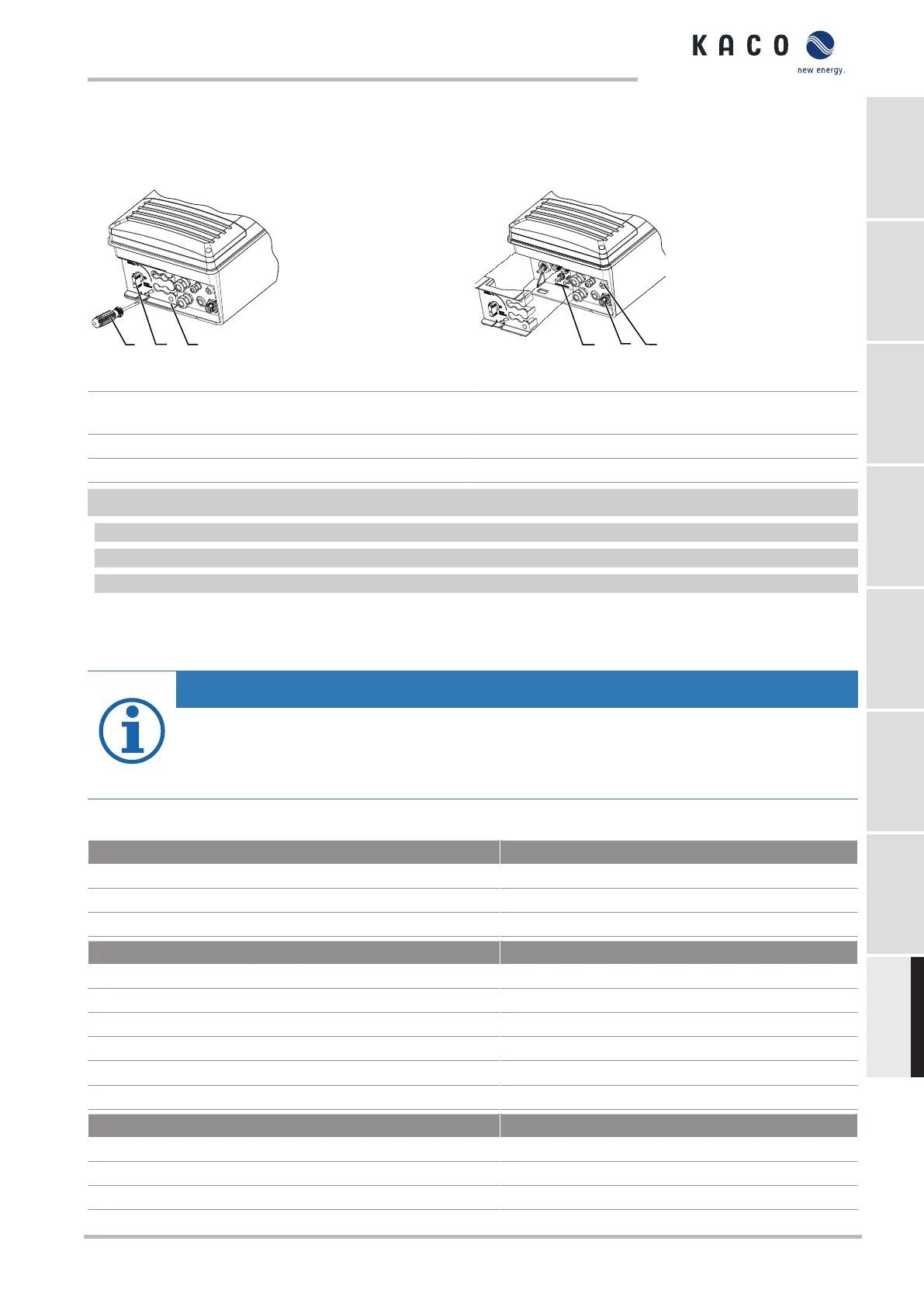

Rys.9: Odsłanianie przyłączyDC
5
4
6
Rys.10: Wgląd do skrzynki przyłączeniowej
1 Pokrywa zabezpieczająca przyłącza DC 4 Połączenie wtykowe DC dla generatora fotowolta-
icznego
2 RozłącznikDC 5 Uziemienie budynku
3 Wkrętak 6 Gniazdo przyłączenioweAC do podłączenia do sieci
↻ Falownik jest zamontowany.
1 W celu zdjęcia pokrywy ustawić rozłącznikDC wpozycji„0”.
2 Odblokować ostrożnie wkrętakiem pokrywę po oznaczonej stronie.
3 Zdjąć pokrywę iprzechowywać wcelu podłączenia.
» Podłączyć falownik do instalacji elektrycznej.
7.3 Podłączanie falownika do instalacji elektrycznej
WSKAZÓWKA
Przekrój przewodu, rodzaj bezpiecznika i jego prąd znamionowy dobierać zgodnie znastępującymi wa-
runkami ramowymi:
Krajowe normy instalacyjne; klasa mocy urządzenia; długość przewodu; rodzaj układania przewodu; tempe-
ratura lokalna
7.3.1 Wymogi dotyczące przewodów i bezpiecznika
Obwód DC
Maks. przekrój przewodu -
Maks. przekrój przewodu (zkońcówkami tulejowymi) 2,5–6 mm² (złącze wtykowe DC)
Zalecany typ przewodu Kabel solarny
Obwód AC
Maks. przekrój przewodu 4,0 mm²
Maks. przekrój przewodu (bez końcówek tulejowych) 2,5–6 mm²
Długość odcinka bez izolacji 12 mm
Rodzaj przyłącza Łącznik AC Phoenix
Bezpiecznik inwestora w instalacji maks. 25 A przy 6 mm²
Moment dokręcenia 1 Nm
Porty
Zacisk śrubowy portów Ethernet: M25, standard RS485: M16 maks. 1,5 mm
Średnica kabla do przepustu kablowego (2x) 8–17 mm
Rodzaj przyłącza RS485 Zacisk sprężynowy
