7.4.2 Netzanschluss vornehmen
Netzanschluss vornehmen
↻ AC-Anschlussstecker fachgerecht konfiguriert.
1 AC-Anschlusstecker an der Gerätesteckverbinder des Gerätes einstecken.
ð HINWEIS:AC-Steckverbindung ist durch hörbares einrasten fest verbun-
den.
2 Leitungen fachgerecht und nach folgenden Regeln verlegen:
- Verlegen Sie Leitungen um das Gerät mit einem Mindestabstand von 20 cm
- Leitungen niemals über Halbleiter (Kühlkörper verlegen)
- Zu große Biegekräfte gefährden die Schutzart. Verlegen Sie Leitungen mit ei-
nem Biegeradius von mindestens 4x dem Kabeldurchmesser.
» Das Gerät ist an das Versorgungsnetz angeschlossen.

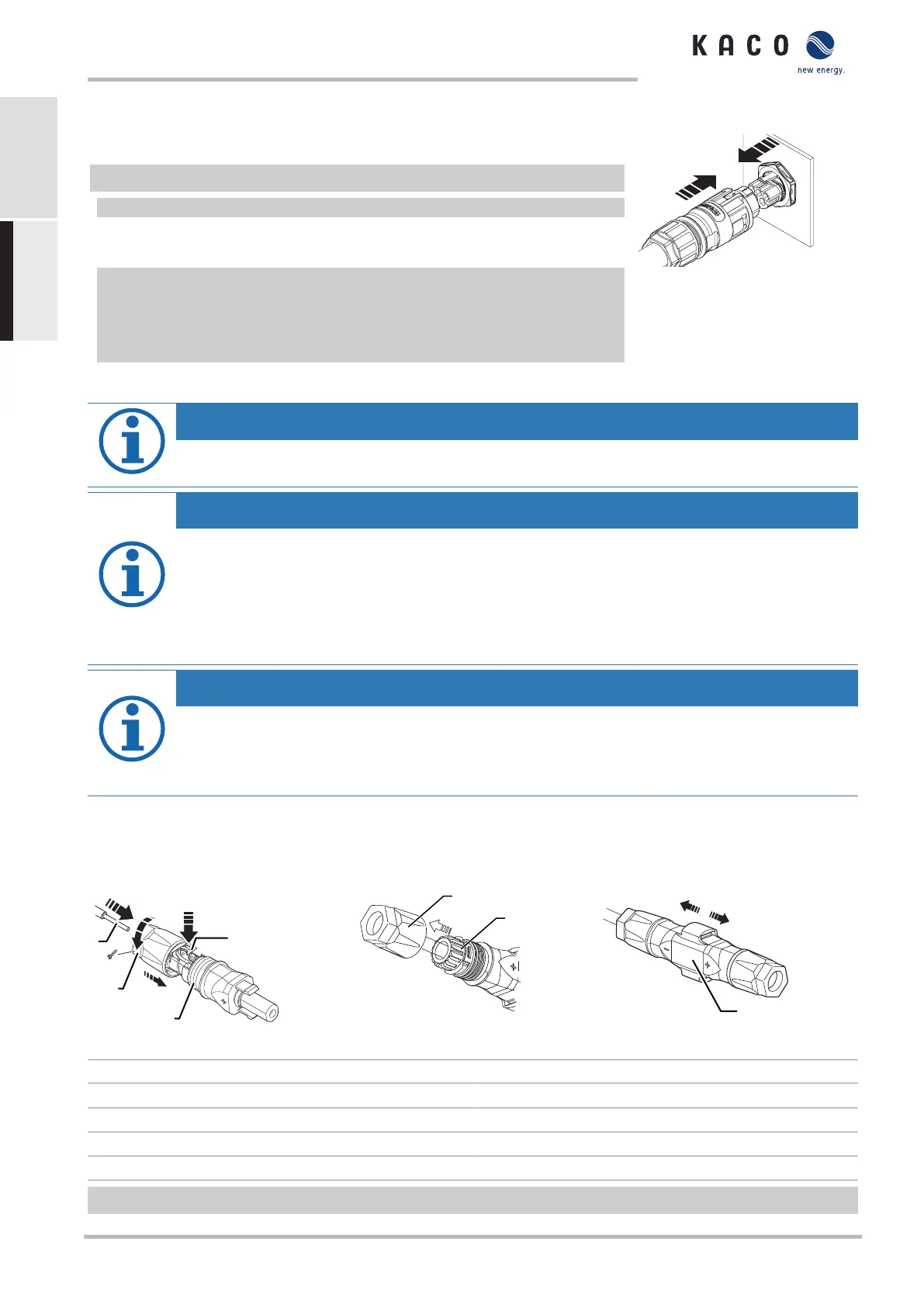

Abb.17: AC-Anschlusstecker mit
dem Gerätestecker einrasten
HINWEIS
In der finalen Installation ist eine AC-seitige Trennvorrichtung vorzusehen. Diese Trennvorrichtung muss so
angebracht sein, dass der Zugang zu ihr jederzeit ungehindert möglich ist.
HINWEIS
Ist Aufgrund der Installationsvorschrift ein Fehlerstrom-Schutzschalter erforderlich, so ist ein Fehlerstrom-
Schutzschalter des Typs A zu verwenden.
Bei Verwendung des Typs A, muss im Menü „Parameter“ der Isolations-Schwellwert auf größer/gleich (≥)
200kOhm eingestellt werden Menü.
Bei Fragen zu dem geeigneten Typ, kontaktieren Sie bitte den Installateur oder unseren KACO new energy
Kundenservice.
HINWEIS
Bei hohem Leitungswiderstand, dass heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im Ein-
speisebetrieb die Spannung an den Netzklemmen des Gerätes. Überschreitet diese Spannung den länder-
spezifischen Grenzwert der Netzüberspannung, schaltet das Gerät ab.
› Achten Sie auf ausreichend große Leitungsquerschnitte bzw. auf kurze Leitungslängen.
7.5 PV-Generator an das Gerät anschließen
7.5.1 DC-Steckverbinder konfigurieren
d
c
a
b
1
2
5
6
Abb.18: Adern einfügen
3
4
Abb.19: Einsatz in Hülse schieben
7
Abb.20: Befestigung prüfen
Legende
1 Ader für DC-Anschluss 5 Kabelverschraubung
2 Feder 6 Kontaktstecker
3 Einsatz 7 Kupplung
4 Hülse
↻ Anschlussbereich geöffnet.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Seite 48
