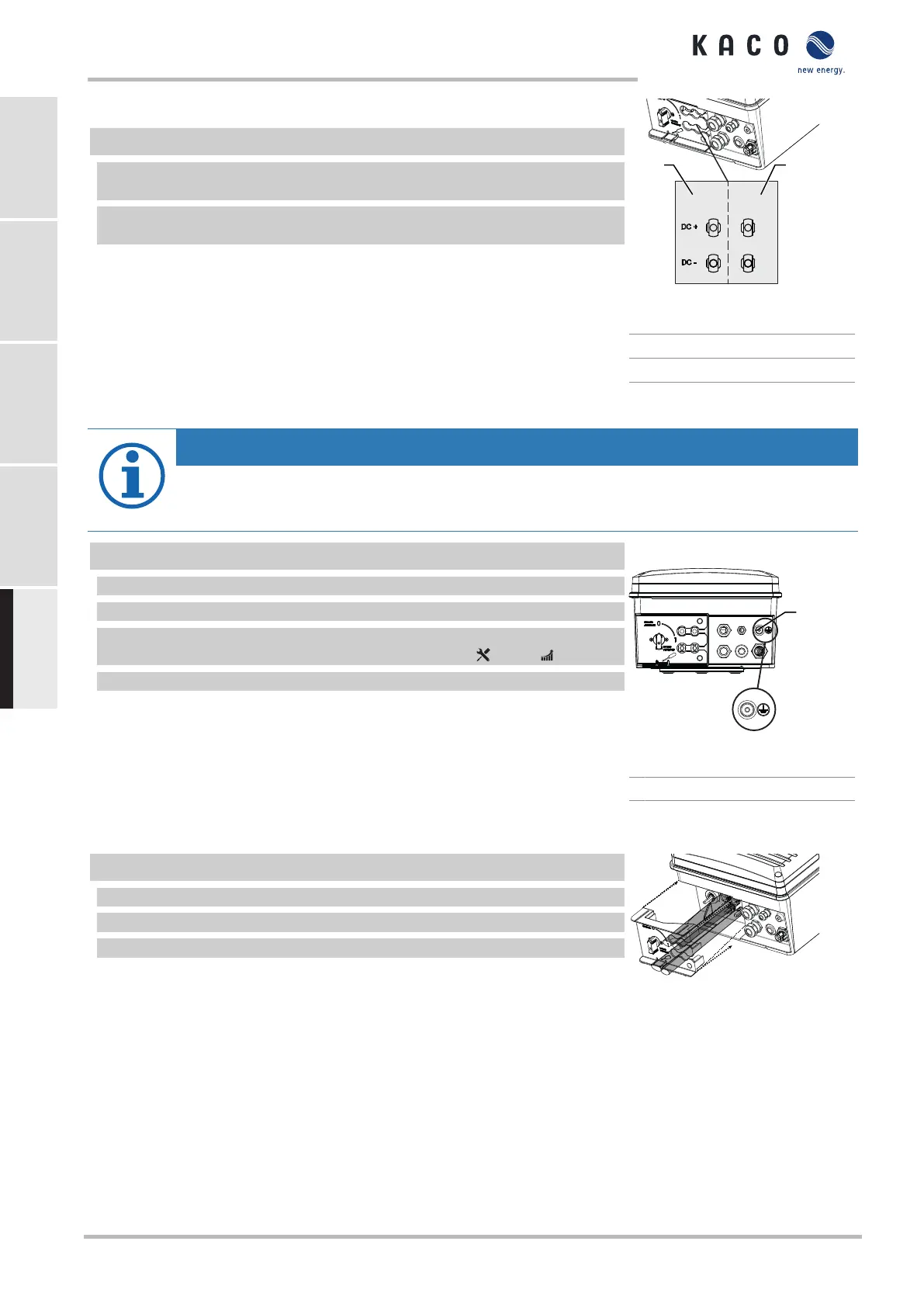

Ligar o gerador FV
↻ Conector CC configurado e gerador FV verificado quanto à ligação à terra.
1 Remover as capas de proteção das ligações CC necessárias na parte inferior do
dispositivo.
2 Ligar o conector CC aos pares aos conectores de ligação CC positivo e CC
negativo.
» O dispositivo está ligado ao gerador FV.
Fig.24: Ligação para os polos CC
positivo e CC negativo
1 Ligação CC no tracker MPP A
2 Ligação CC no tracker MPP B
7.6 Estabelecer a compensação de potencial
NOTA
Dependendo da especificação de instalação local, poderá ser necessário prover o dispositivo de uma
segunda ligação à terra. Para o efeito, é possível utilizar o pino roscado que se encontra na parte inferior
do dispositivo.
↻ O dispositivo está montado no suporte.
1 Descarnar o cabo da compensação de potencial.
2 Prover o cabo isolado com um terminal para cabo com olhal M4.
3 Colocar o cabo da compensação de potencial no ponto de ligação à terra e fixar
com o parafuso M4 x10 incluído e a arruela de retenção [
W_T30/ 2,2 Nm]
4 Verificar se o cabo conectado está bem fixo.
» A caixa está integrada na compensação de potencial.
Fig.25: Ponto de ligação à terra
adicional
1 Terminal de ligação à terra
7.7 Fechar a área de conexão
↻ A ligação à rede está pronta.
1 Introduzir os cabos na cobertura.
2 Colocar a cobertura no local assinalado e encaixar.
3 Colocar o interruptor de corte CC na posição "1".
» Colocar o dispositivo em funcionamento.
Fig.26: Fechar a tampa de ligação
8 Manutenção e eliminação de irregularidades
8.1 Inspeção visual
Verifique se o produto e os cabos possuem danos exteriores visíveis e observe eventualmente o indicador de estado
operacional. Em caso de danos, contacte o seu instalador. Reparações só podem ser realizadas por um eletricista
especializado.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
