3 Descrição do dispositivo
3.1 Funcionamento
O dispositivo converte a tensão contínua gerada pelos módulos FV em tensão alternada e fornece-a à rede de
alimentação. Se existir luz suficiente e uma determinada tensão mínima no dispositivo, o processo de arranque começa.
O processo de alimentação inicia depois de o gerador FV passar no teste de isolamento e os parâmetros da alimentação
se encontrarem dentro das predefinições do operador de rede para um período de observação. Quando, ao anoitecer, o
valor de tensão descer abaixo do valor de tensão mínimo, o modo de alimentação termina e o dispositivo desliga-se.
3.2 Estrutura da instalação
KWhKWh
Gerador FV
Gerador FV
Inversor com
(seccionador CC* &)
disjuntor
Consumidor
Contador de alimentação
Contador de
referência
Ponto de monitorização de rede
Proteção de linha
Proteção de linha
Interruptor principal
seletivo
Interruptor principal
seletivo
Inversor com
(seccionador CC* &)
disjuntor

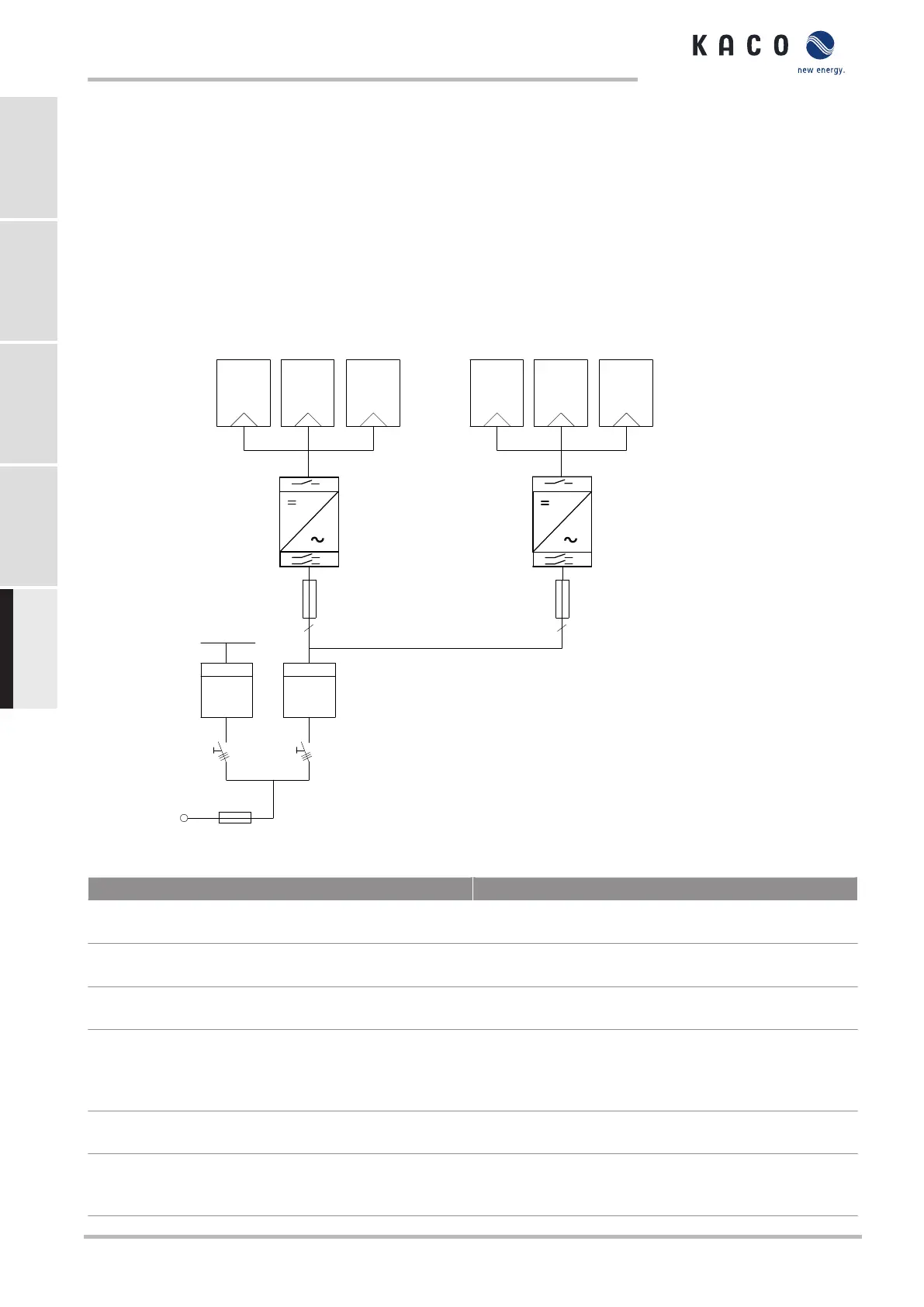

Fig.1: Esquema de ligações para uma instalação com dois inversores
Legenda Definição / Indicação relativa à ligação
Gerador FV O gerador FV transforma a energia solar em energia
elétrica.
Inversor com interruptor de acoplamento A ligação do gerador FV é efetuada na ligação CC do
dispositivo.
Proteção de linha A proteção de linha é um dispositivo de proteção contra
sobrecorrente.
Contador de alimentação O contador de tensão está estipulado pelo fornecedor de
energia e é instalado por este. Alguns fornecedores de
energia permitem também que o cliente instale o seu
próprio contador calibrado.
Interruptor principal selectivo A especificação do interruptor principal seletivo é indicada
pelo seu fornecedor de energia.
Contador de referência O contador de referência está estipulado pelo fornecedor
de energia e é instalado por este. Este mede a energia
fornecida.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
