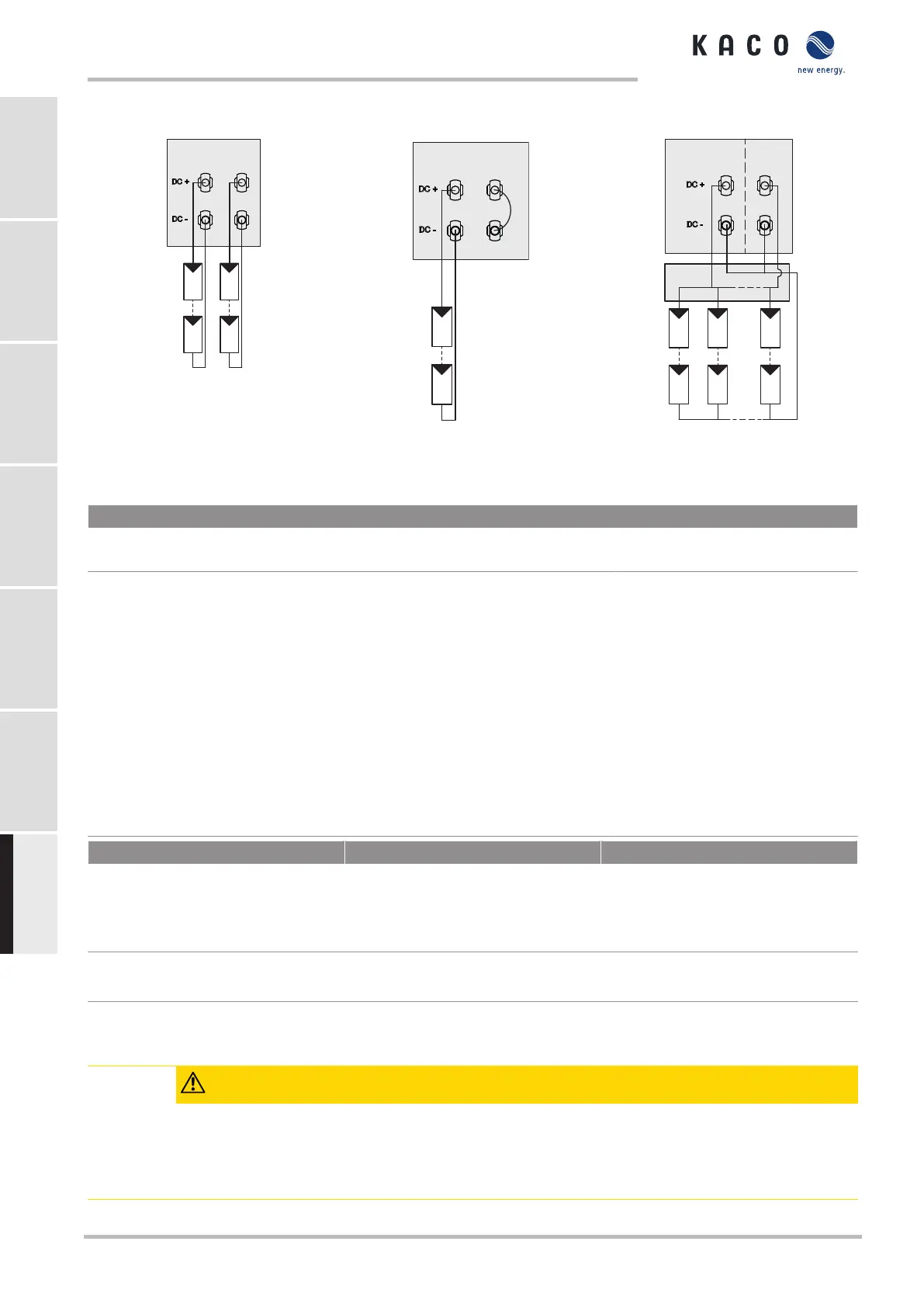

7.5.3 Aanbevolen standaardschakeling
1
A
B
2
U
MPP
n
1
n
2
Afb.21: Aanbevolen standaardschake-
ling
1
A
B
2
U
MPP
n
1
Afb.22: Parallele ingangsschakeling mit
Y-adapter, kortsluiting van de niet ge-
bruikte MPP-tracker B
1
A
B
2
U
MPP
...
n
1
n
2
n
m
= =
Afb.23: Een generator parallel op beide
MPP-trackers
Mogelijke uitvoeringen van de schakeling
2 PV-generatoren elk op een
MPP-tracker
1 PV-generator op een tracker. Tweede tracker is
gedeactiveerd
1 PV-generator parallel op beide
MPP-trackers
De MPP-spanningen van beide
DC-strings kunnen verschillend
zijn. Zij worden door gescheiden,
onafhankelijk werkende MPP-
trackers (MPP-tracker A en B)
gevoed.
Wordt één van de MPP-trackers (A of B) niet ge-
bruikt, dan moet de niet gebruikte MPP-tracker
worden kortgesloten, omdat er anders fouten in
de zelftest van het apparaat kunnen optreden en
het voedingsbedrijf niet is gegarandeerd. Kort-
sluiten van een MPP-tracker beschadigt het ap-
paraat niet.
De DC-ingangen kunnen tevens paral-
lel worden geschakeld. Daarbij mo-
gen uitsluitend strings met dezelfde
MPP-spanning parallel worden ge-
schakeld. (U
n1
=U
n2
=U
nm
).
De maximaal toegestane nominale
stroom (DC) verdubbelt bij parallelle
schakeling van beide MPP-trackers.
Bij een parallelle ingangsschakeling
dienen de MPP-trackers A en B te
worden overbrugd. Een parallelle
werking wordt automatisch herkend
door de omvormer
Hoeveelheid panelen per string: n
1
=n
2
Aantal panelen per string: n
1
=n
m
Aantal panelen per string: n
1
=n
2
=n
m
P
max:
per string < 0,5* max. aanbevolen
PV-generatorvermogen
MPP-tracker A+B samen < max. aanbe-
volen PV-generatorvermogen
P
max:
per string < 0,5 * max. aanbevolen
PV-generatorvermogen P
max
op de ge-
bruikte MPP-tracker < max. vermogen
per MPP-tracker
P
max:
max. aanbevolen PV-generatorver-
mogen
MPP-tracker A+B samen < max. aanbe-
volen PV-generatorvermogen
I
max:
Afhankelijk van PV-generator
De ingangsstroom per MPP-tracker mag niet hoger zijn dan 11A.
I
max:
≤ 2 * nominale stroom max. (DC)
Tab.3: Elektrische gegevens van de schakeling
7.5.4 PV-generator aanbrengen
VOORZICHTIG
Beschadiging van de componenten bij ontbrekende aanbrenging
In het verwachte temperatuurbereik van de PV-generator mogen de waarden voor nullastspanning en de
kortsluitstroom nooit de waarden voor U
DCMAX
en I
SCMAX
conform de Technische gegevens overschrijden.
› Neem de grenswaarden volgens de Technische gegevens in acht.
