7.5.3 Zalecany układ standardowy
1
A
B
2
U
MPP
n
1
n
2

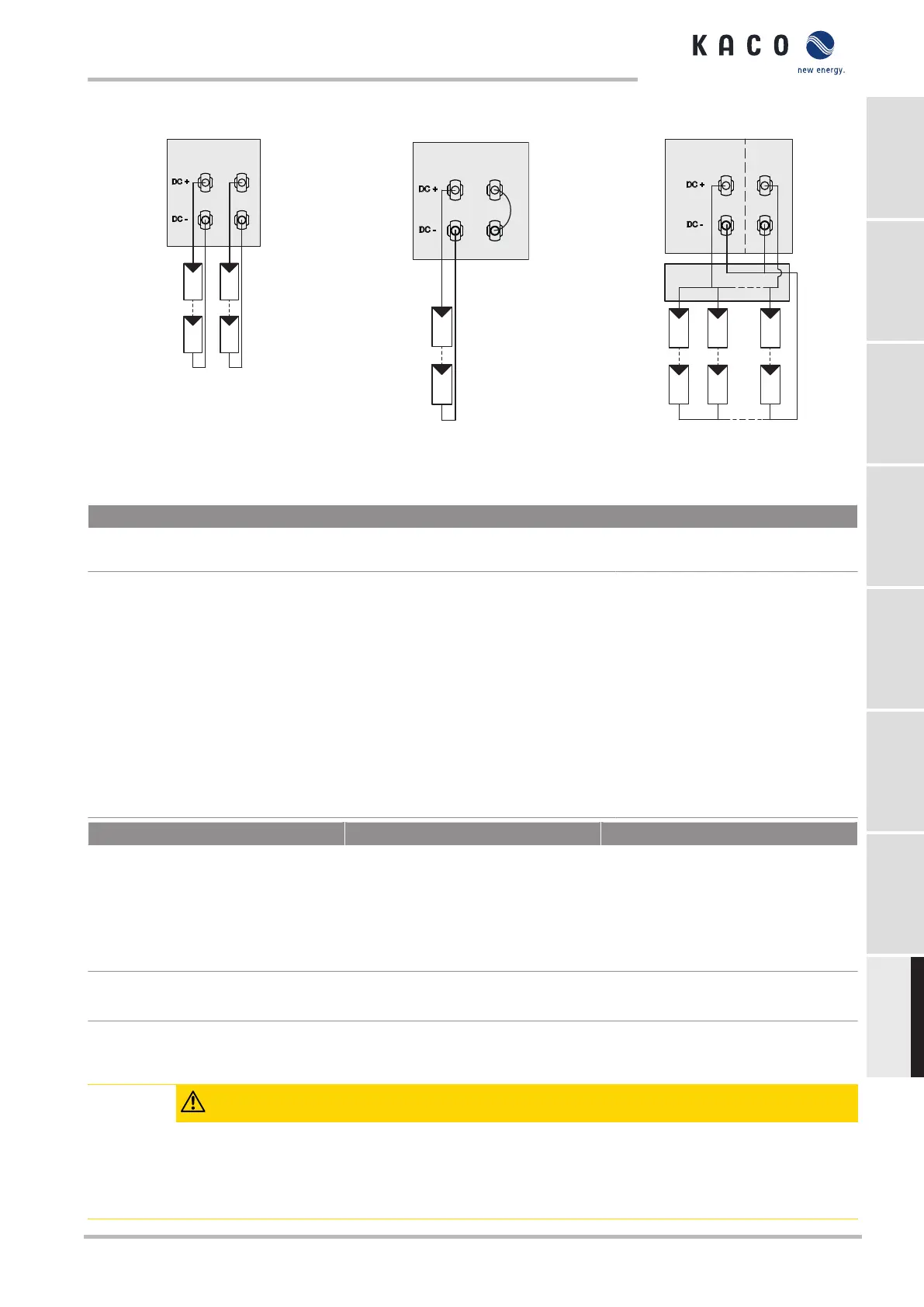

Rys.21: Zalecany układ standardowy
1
A
B
2
U
MPP
n
1
Rys.22: Układ równoległy wejść z adap-
terem Y, zwarcie nieużywanego tracke-
ra MPP B
1
A
B
2
U
MPP
...
n
1
n
2
n
m
= =
Rys.23: Po jednym generatorze równo-
legle na obydwu trackerach MPP
Możliwe warianty połączeń
Po 2 generatory fotowoltaiczne
na jeden tracker MPP
1 generator fotowoltaiczny na jeden tracker Dru-
gi tracker jest dezaktywowany
1 generator fotowoltaiczny równole-
gle na obydwu trackerach MPP
Napięcia MPP obydwu obwodów
DC mogą się od siebie różnić. Są
zasilane przez osobne, pracujące
niezależnie od siebie trackery
MPP (tracker MPP A iB).
Jeżeli tracker MPP (A alboB) nie jest używany,
należy ten tracker zewrzeć, ponieważ wprzeciw-
nym razie podczas autotestu urządzenia mogą
wystąpić błędy inie będzie zapewniony tryb zasi-
lania. Zwarcie trackera MPP nie powoduje uszko-
dzenia urządzenia.
Wejścia DC można połączyć równole-
gle. Równolegle wolno łączyć tylko
obwody ojednakowym napięciu
MPP. (U
n1
=U
n2
=U
nm
).
Maksymalny dopuszczalny prąd zna-
mionowy (DC) ulega podwojeniu w
przypadku równoległego połączenia
obu trackerów MPP.
W przypadku równoległego układu
wejść trackery MPP A i B należy
zmostkować. Falownik rozpoznaje
automatycznie pracę równoległą.
Liczba modułów na obwód: n
1
=n
2
Liczba modułów na obwód: n
1
=n
m
Liczba modułów na obwód: n
1
=n
2
=n
m
P
max:
na każdy obwód < 0,5 * zalecana
moc maks. generatora fotowoltaiczne-
go
Łącznie tracker MPP A+B < zalecanej
mocy maks. generatora fotowoltaiczne-
go
P
max:
Na każdy obwód < 0,5 * zalecanej
mocy maks. generatora fotowoltaiczne-
go P
max.
do stosowanego trackera MPP
< mocy maks. na tracker
P
max :
maks. zalecana moc generatora fo-
towoltaicznego
Łącznie tracker MPP A+B < zalecanej
mocy maks. generatora fotowoltaiczne-
go
I
max:
Zależnie od generatora fotowoltaicznego
Prąd wejściowy nie może przekraczać 11A na każdy tracker MPP.
I
max:
≤ 2 * maks. prąd znamionowy (DC)
Tab.3: Dane elektryczne połączenia
7.5.4 Konfiguracja generatora fotowoltaicznego
OSTROŻNIE
Uszkodzenie komponentów wskutek nieprawidłowej konfiguracji
W oczekiwanym zakresie temperatur generatora fotowoltaicznego wartości napięcia biegu jałowego oraz
prądu zwarciowego nie mogą przekraczać wartości dla U
DCMAX
i I
SCMAX
zgodnie z danymi technicznymi.
› Przestrzegać wartości granicznych zgodnie z danymi technicznymi.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 223
ENDEFRESPTITNLPL
