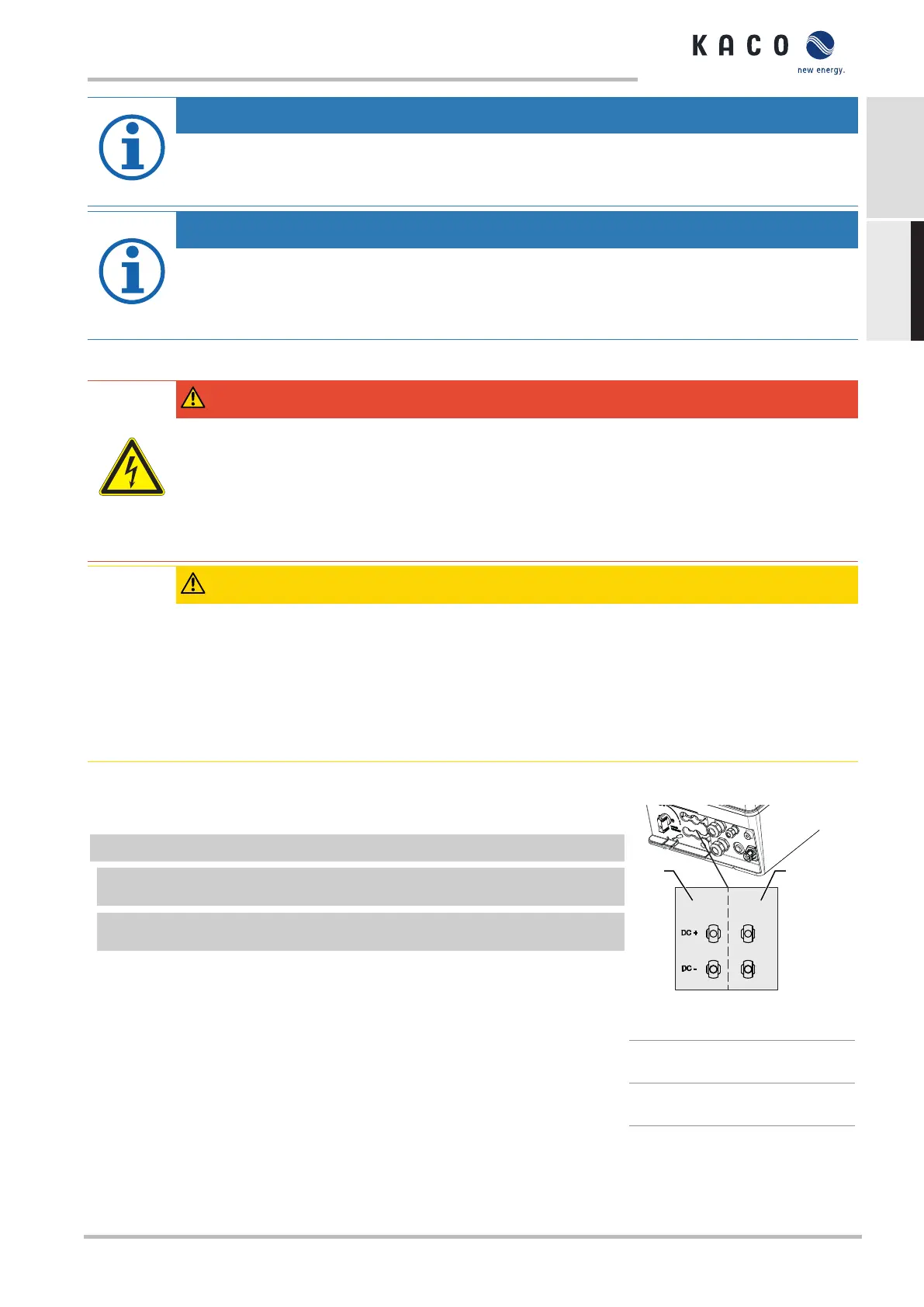

Page #51 background imageLoading...
Page #51 background image
HINWEIS
Art und Auslegung der PV-Module.
Angeschlossene PV-Module müssen gemäß IEC 61730 Class A für die vorgesehene DC-Systemspannung be-
messen sein, mindestens aber für den Wert der AC-Netzspannung
HINWEIS
Dimensionierung des PV-Generators
Das Gerät ist mit einer Reserve an DC-Kurzschlussstromfestigkeit ausgelegt. Dies ermöglicht eine Überdi-
mensionierung des angeschlossenen PV-Generators. Die absolute Grenze für den PV-Generator ist der
Wert des max. Kurzschlussstrom (ISCmax.) und der maximalen Leerlaufspannung (Uoc max).
7.5.5 PV-Generator anschließen
GEFAHR
Lebensgefahr durch Stromschlag!
Schwere Verletzungen oder Tod durch Berühren der spannungsführenden Anschlüsse. Bei Einstrahlung auf
den PV Generator liegt an den offenen Enden der DC-Leitungen eine Gleichspannung an.
Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren.
Kurzschlüsse vermeiden.
Keine Stränge mit Erdschluss an dem Gerät anschließen.
VORSICHT
Beschädigung des PV-Generators bei fehlerhafter Konfiguration der DC-Steckverbindung!
Fehlerhafte Konfiguration der DC-Steckverbindung (Polarität +/-) führt beim DC-Anschluss, bei dauerhafter
Anschlusszeit zur Beschädigung des Gerätes.
Vor dem Anschließen des PV-Generators immer Polarität (+/-) der DC-Steckverbinder prüfen.
Vor Verwendung der Solarmodule ermittelte Spannungswerte des Herstellers mit den tatsächlich ge-
messenen Werten prüfen. Die DC-Spannung der PV-Anlage darf zu keinem Zeitpunkt die maximale
Leerlaufspannung überschreiten.
PV-Generator anschließen
DC-Steckverbinder konfiguriert und PV-Generator auf Erdschluss geprüft.
1 Schutzkappen von den benötigten DC-Anschlüssen an der Geräteunterseite ab-
nehmen.
2 DC-Steckverbinder paarweise an die DC-Plus und DC-Minus-Anschlussstecker
einstecken.
» Das Gerät ist mit dem PV-Generator verbunden.
1 2
A
B
1 2
Abb.24: Anschluss für DC-Plus und
DC-Minus
1 DC-Anschluss am MPP-Tra-
cker A
2 DC-Anschluss am MPP-Tra-
cker B
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Seite 51
