Vérifier l’absence de défaut à la terre
1 Déterminer la tension continue entre le potentiel terrestre (PE) et la ligne positive du générateurPV.
2 Déterminer la tension continue entre le potentiel terrestre (PE) et la ligne négative du générateurPV.
ð Une mesure de tensions stables indique un défaut de terre du générateur CC ou de son câblage. La relation entre
les tensions mesurées peut faciliter la localisation de ce défaut.
3 Remédier aux éventuels défauts avant de continuer les mesures.
4 Déterminer la résistance électrique entre le potentiel terrestre (PE) et la ligne positive du générateurPV.
5 Déterminer la résistance électrique entre le potentiel terrestre (PE) et la ligne négative du générateurPV.
ð De plus, noter que le générateur PV affiche une résistance d’isolement de plus de 2,0Mohms, étant donné que
l’appareil n’alimente pas à une résistance d’isolement trop faible.
6 Remédier aux éventuels défauts avant de raccorder le générateur CC.

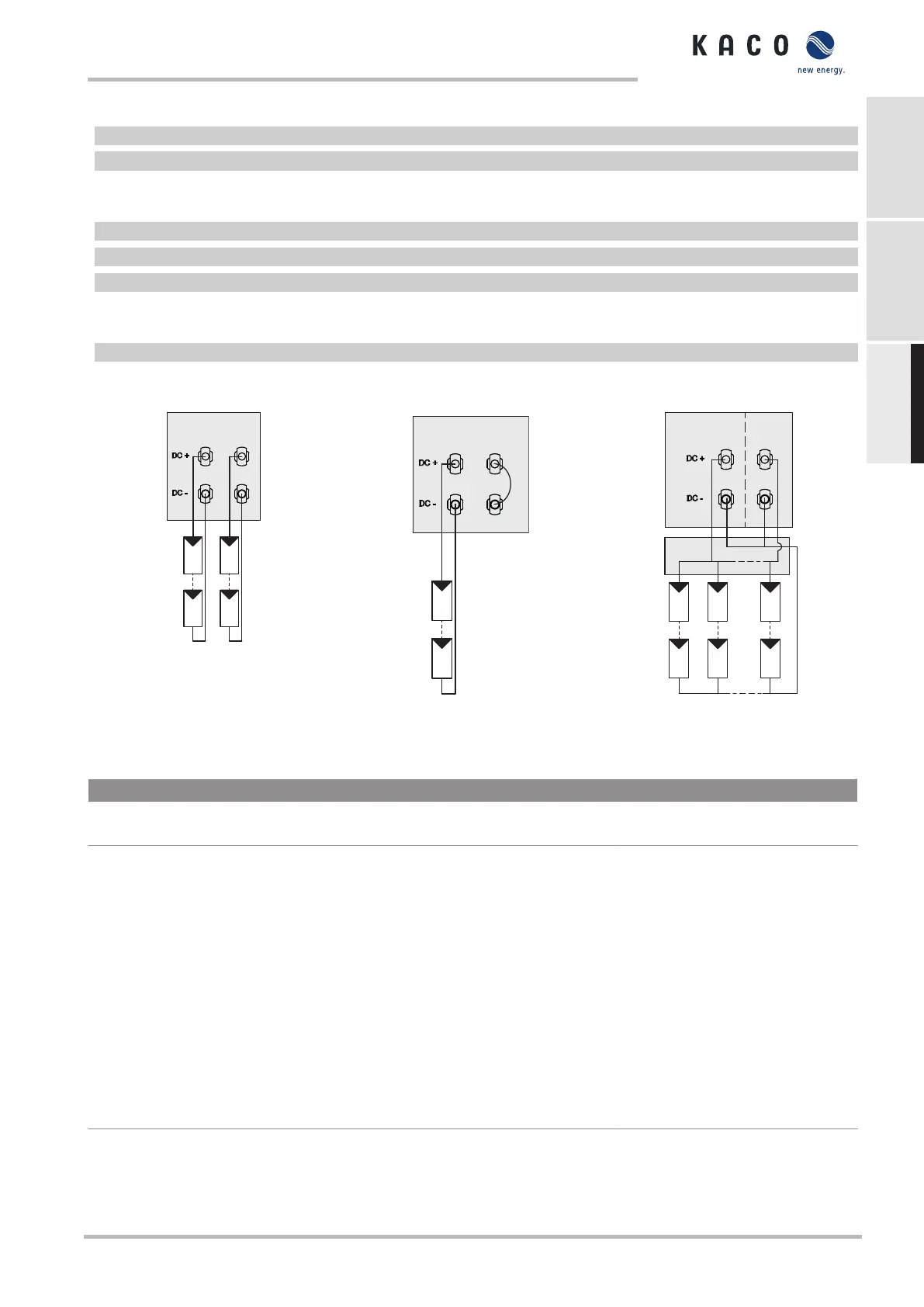

7.5.3 Montage standard recommandé
1
A
B
2
U
MPP
n
1
n
2
Ill.21: Montage standard recommandé
1
A
B
2
U
MPP
n
1
Ill.22: Montage des entrées en paral-
lèle avec adaptateur Y, court-circuitage
du régulateur MPP B non utilisé
1
A
B
2
U
MPP
...
n
1
n
2
n
m
= =
Ill.23: Un générateur en parallèle sur
les deux régulateurs MPP
Variantes de connexion possibles
2 générateurs PV respectifs sur
un régulateur MPP
1 générateur PV sur un régulateur. Le second ré-
gulateur est désactivé
1 générateur PV en parallèle sur les
deux régulateurs MPP
Les tensions MPP des deux
string CC peuvent varier. Elles
sont alimentées par des régula-
teurs MPP séparés, fonctionnant
de manière indépendante (régu-
lateurs MPP A et B).
Si l’un des régulateurs MPP (A ou B) n’est pas
utilisé, le régulateur MPP non utilisé doit alors
être court-circuité, sinon des erreurs peuvent
survenir au cours de l’autodiagnostic de l’appa-
reil et le mode d’alimentation n’est pas garanti.
Le pontage d’un régulateur MPP ne causera au-
cun dommage sur l’appareil.
Les entrées CC peuvent aussi être
branchées en parallèle. Pour ce faire,
seuls des strings de même tension
MPP doivent être branchés en paral-
lèle. (U
n1
=U
n2
=U
nm
).
Le courant nominal maximal admis-
sible (CC) est doublé lors du montage
en parallèle des deux régulateurs
MPP.
En cas de montage d’entrées en pa-
rallèle, les régulateurs MPP A et B
doivent être pontés. Un mode de
fonctionnement parallèle est identi-
fié automatiquement par l’onduleur
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Page 79
