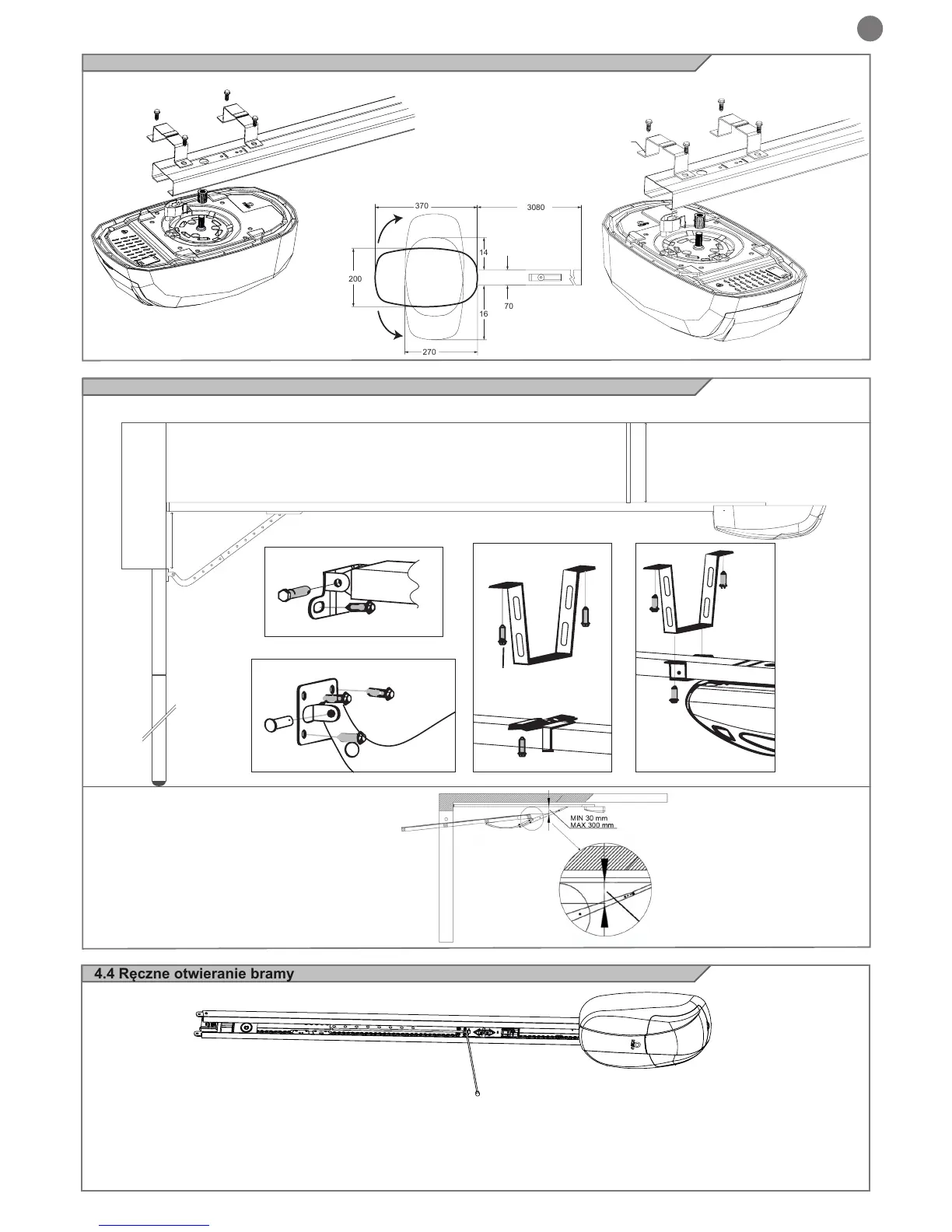

4.2 Podłączenie silnika do prowadnicy
6x15 Wkręt
samogwintujący
Wspornik U
Prowadnica
Pierścień ruchu bocznego
Głowica obrotowa o ok. 90°
Standard
6x15 Wkręt samogwintujący
Wspornik U
Prowadnica
Pierścień ruchu bocznego
4.4 Ręczne otwieranie bramy
Prowadnica
Wózek
Linka
W przypadku awarii zasilania
(1). Jeśli brama jest zamknięta:
Pociągnij za linkę i odblokuj sprzęgło, aby brama mogła się z łatwością podnieść.
(2). Jeśli brama jest otwarta:
Pociągnij raz za linkę, aby drzwi mogły opaść do pozycji zamkniętej.
4.3 Przytwierdzanie struktury sillnika do prowadnicy
MIN 0 cm
MAX 40 cm
MAX 40 cm
umiejscowić prowadnicę, zgodnie z rysunkiem
Ściana
Brama
Wspornik
Wspornik U
Wspornik
6x80 Wkręt
Prowadnica
Narzędzie rozszerzenia
Wtyczka rozszerzenia
Wtyczka
rozszerzenia
8x25 Sworzeń zawiasy
Śruba 8x20
Śruba 8x20
Wygięte ramię do bramy
Wkręt samogwintujący
6x15
Wspornik bramy
Mocowanie
Mocowanie
z łącznikami znajdującymi się w zestawie
UWAGA Dla instalacji na bramach wahadłowych
niezbędny jest dodatkowy osprzęt BO-SEZ.
