6
IT
3 - VERIFICHE PRELIMINARI
Prima di installare il prodotto vericare e controllare i seguenti punti:
- Controllare che il cancello o la porta siano adatti ad essere auto-
matizzati
- Il peso e la dimensione del cancello o della porta devono rientrare
nei limiti d’impiego specicati per l’automazione su cui viene instal-
lato il prodotto.
- Controllare la presenza e la solidità degli arresti meccanici di sicu-
rezza del cancello o della porta
- Vericare che la zona di ssaggio del prodotto non sia soggetta
ad allagamenti
- Condizioni di elevata acidità o salinità o la vicinanza a fonti di calo-
re potrebbero causare malfunzionamenti del prodotto
- In caso di condizioni climatiche estreme (per esempio in presenza
di neve, ghiaccio, elevata escursione termica, temperature eleva-
te) gli attriti potrebbero aumentare e quindi la forza necessaria per
la movimentazione e lo spunto iniziale potrebbe essere superiori a
quella necessaria in condizioni normali.
- Controllare che la movimentazione manuale del cancello o della
porta sia uida e priva di zone di maggiore attrito o vi sia rischio di
deragliamento dello stesso
- Controllare che il cancello o la porta siano in equilibrio e rimanga-
no quindi fermi se lasciati in qualsiasi posizione
- Vericare che la linea elettrica a cui sarà collegato il prodotto sia
provvista di opportuna messa a terra di sicurezza e protetta da un
dispositivo magnetotermico e differenziale
- Prevedere nella rete di alimentazione dell'impianto un dispositi-
vo di disconnessione con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni dettate dalla
categoria di sovratensione III.
- Vericare che tutto il materiale utilizzato per l’installazione sia con-
forme alle normative vigenti
4 - INSTALLAZIONE DEL PRODOTTO

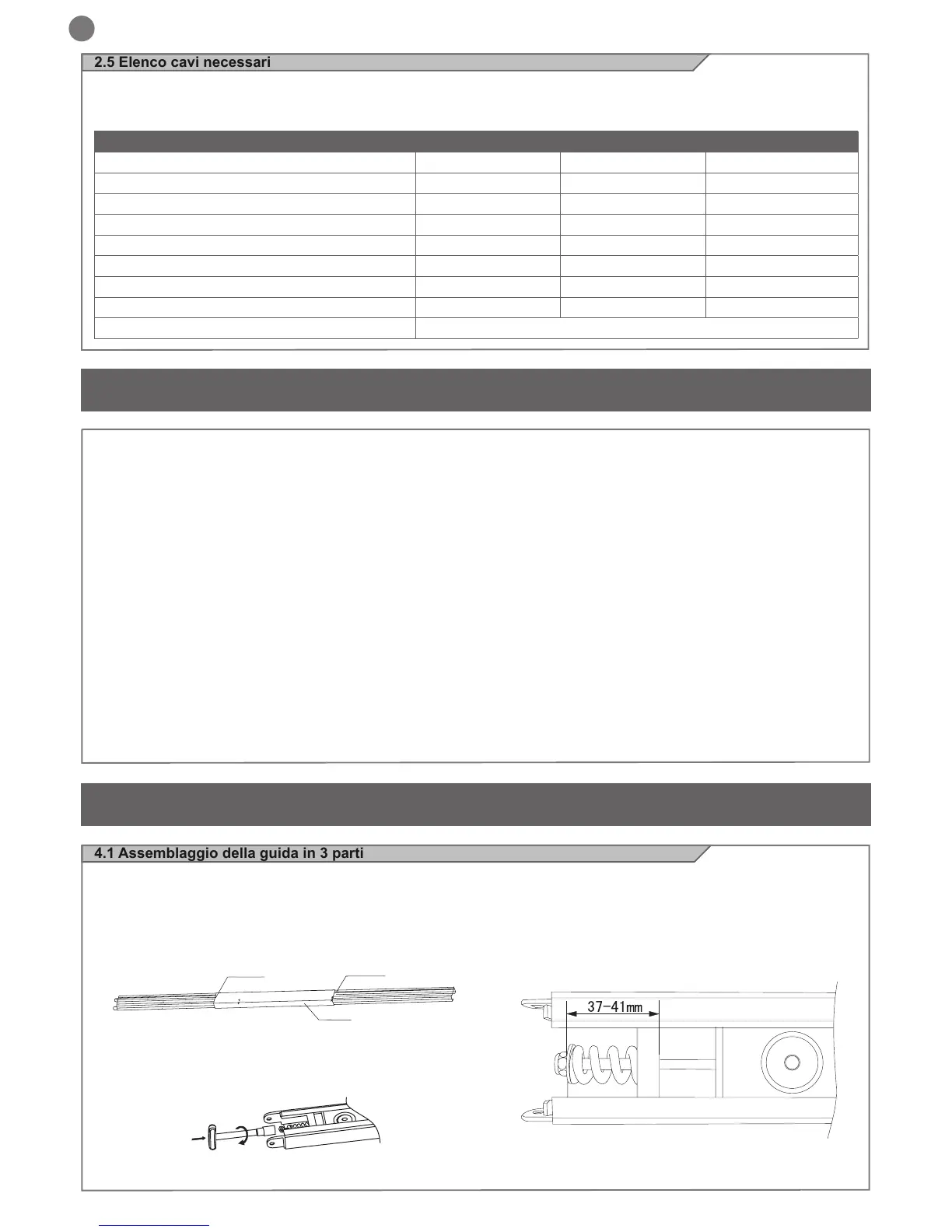

4.1 Assemblaggio della guida in 3 parti
1. Allineare le tre guide
2. Spostare il connettore al centro della guida e tra i limiti di posizione,
ripetere per il secondo connettore
3. Stringere il dado con una chiave a tubo Ø 13
4. Regolare come indicato dallo schema il tiraggio della catena.
Per avere una corretta regolazione accertarsi che durante la movi-
mentazione del portone la catena non fuoriesca dalla guida (troppo
lasca) o nel caso contrario tenda a inarcare la guida (troppo tirata)
Posizione limite
Connettore
Posizione limite
2.5 Elenco cavi necessari
Nell'impianto tipico i cavi necessari per i collegamenti dei vari dispo-
sitivi sono indicati nella tabella elenco cavi.
I cavi utilizzati devono essere adatti al tipo di installazione; ad esem-
TABELLA ELENCO CAVI
Collegamento da 1 a 10m da 10 a 20m da 20 a 30m
Linea elettrica di alimentazione 3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Lampeggiante 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocellule trasmettitore 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocellule ricevitore 4 x 0,5mm
2
4 x 0,5mm
2
4 x 0,5mm
2
Selettore a chiave 3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Bordi ssi 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Bordi mobili 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Antenna cavo schermato tipo RG58 Cavo schermato tipo RG58 max 10m
pio si consiglia un cavo tipo H03VV-F per posa in ambienti interni
oppure H07RN-F se posato all'esterno.
circa
