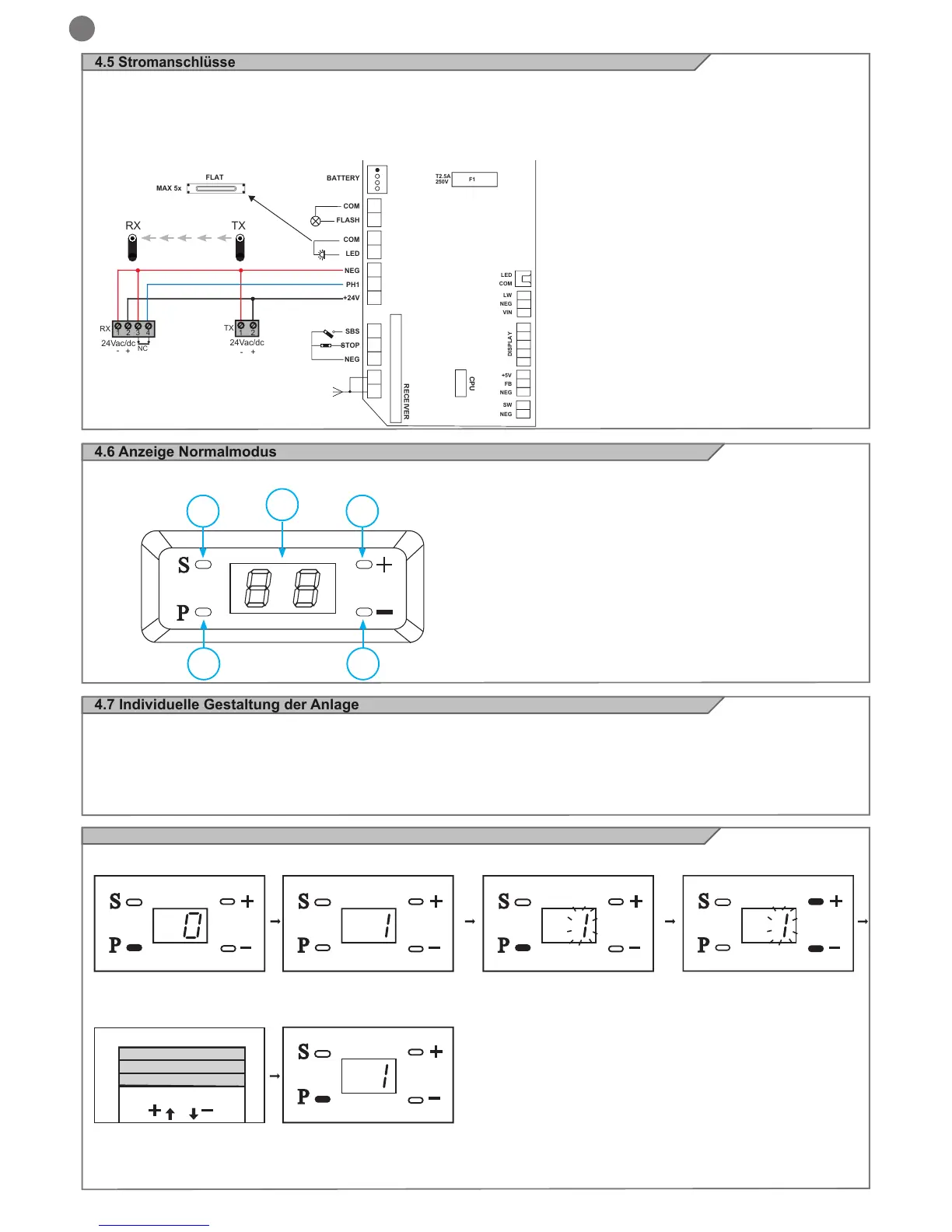

4.6 Anzeige Normalmodus
Im “NORMALMODUS”, das heißt, wenn am System Strom anliegt, dreht sich das zweistellige LCD-Display und schaltet sich nach 30 Sekunden aus.
4.5 Stromanschlüsse
ACHTUNG - Bevor die Verbindungen durchgeführt werden, sicherstellen, dass die Stromzufuhr abgeschaltet ist.
4.7 Individuelle Gestaltung der Anlage
Programmierung
Vorbereitung
A. Das Tor vorsichtig bewegen, um das Laufwerk zu blockieren, damit die Automation das Tor führt.
B. Die Versorgung aktivieren das Licht schaltet sich ein, die Steuereinheit gibt einen Piepton ab und das Display zeigt “0” Zyklen an.
Achtung: Wird die Programmierung nicht abgeschlossen, werden die Einstellungen automatisch gelöscht. Wurden falsche Infor-
mationen programmiert, die Versorgung abtrennen und wieder einschalten, dabei wie folgt vorgehen.
4.8 Endschalter-Einstellung der Öffnung
Für 5 Sekunden die Taste “P”
drücken
“+” oder “-” drücken
Die Steuereinheit gibt einen
Piepton ab und es wird “1” an-
gezeigt
Toröffnung
Torschließung
“P” drücken, “1” blinkt
Wenn sich das Tor öffnet und
die ideale Stellung erreicht,
zum Speichern der Informatio-
nen die Taste “P” drücken.
Achtung: Die Einstellung des Öffnungsendschalters vor der Einstellung des Endschalters der Schließung programmieren.
1
2
4
3
5
Beschreibung der Bedienungen
1- P Funktionstaste
2- S Übernahmetaste der Sendern
3- + Einstelltaste Parametererhöhung
4- - Einstelltaste Parametersenkung
5- Display für Funktionsanzeigen
Der Anschluss der Blinkleuchte muss zwischen COM und FLASH erfolgen.
Der Anschluss der zusätzlichen Beluschtung muss zwischen COM und LED erfolgen
Der Kontakt der Fotozelle muss zwischen PH1 und NEG angeschlossen werden (Kontakt normal geschlossen NC)
Der Not-Aus-Kontakt muss zwischen STOP und NEG angeschlossen werden (NORMALERWEISE GESCHLOSSENER KONTAKT NC)
Der Schrittbetrieb-Kontakt P/P muss zwischen SBS und NEG angeschlossen werden (NORMALERWEISE GEÖFFNETER KONTAKT NA)
