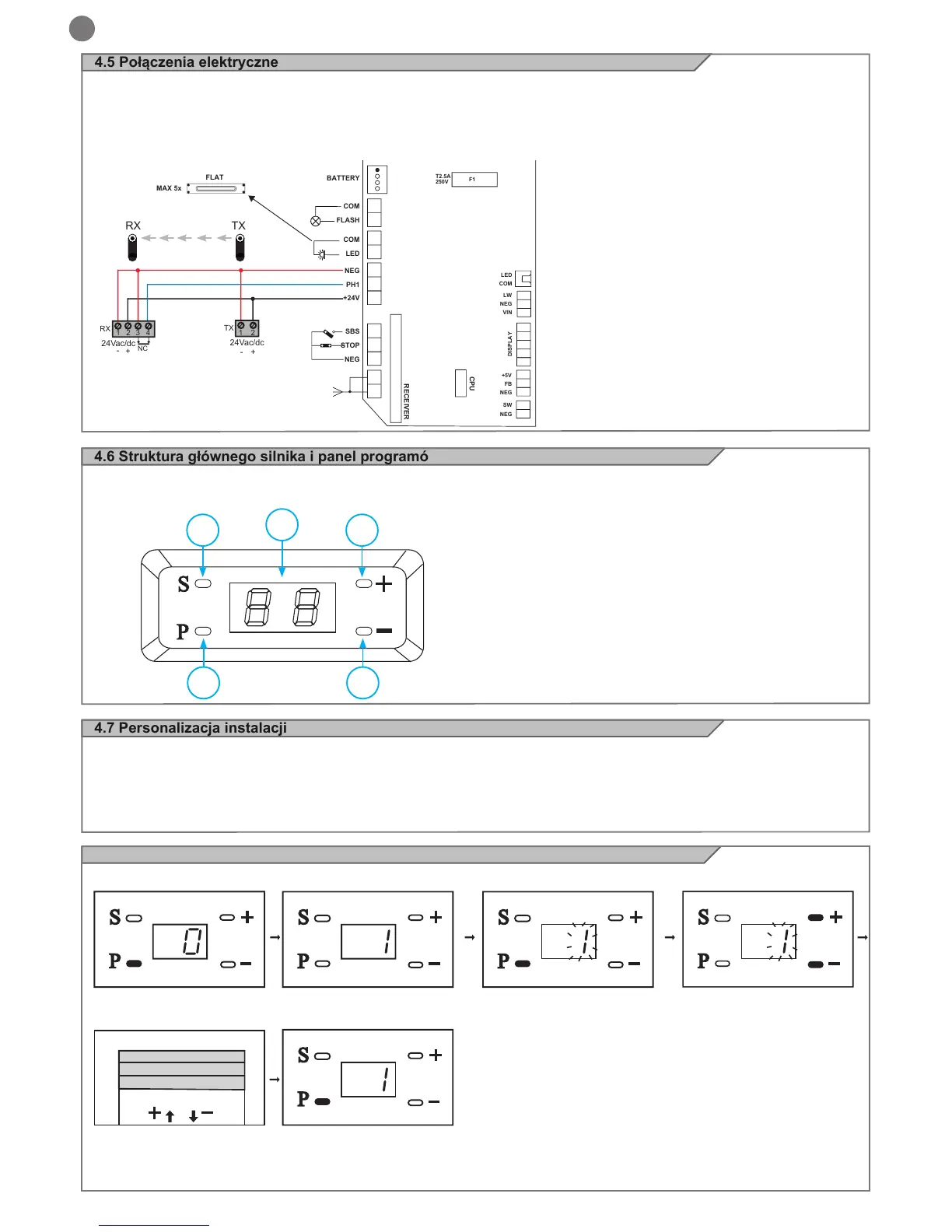

4.6 Struktura głównego silnika i panel programó
W “TRYBIE NORMALNYM”, czyli, gdy podłączy się zasilanie do systemu, wyświetlacz LCD dwucyfrowy obraca się i po 30 sekundach się
wyłącza
4.5 Połączenia elektryczne
UWAGA - Przed dokonaniem podłączeń należy sprawdzić, czy centrala nie jest zasilana
4.7 Personalizacja instalacji
Programowanie
Przygotowanie A. Delikatnie przesuń bramę, aby aktywować wózek i aby system automatyczny mógł ją poprowadzić.
B. Włącz system. Włączy się lampka, jednostka wyda jeden sygnał dźwiękowy, a ekran wyświetli ”0” w cyklach.
Uwaga: Jeśli programowanie nie zostało jeszcze zakończone, ustawienie mogą zostać usunięte automatycznie. Jeśli zaprogramowałeś
nieprawidłowe dane, wyłącz y ponownie włącz jednsotkę
4.8 Regulacja limitu otwarcia
Naciśnij i przytrzymaj przycisk
“P” (przez około 5 sekund)
Naciśnij ”+”
lub “-”
Jednostka wyda sygnał dźwię-
kowy, a następnie wyświetli “1”
Otwieranie bramy
Zamykanie bramy
Naciśnij “P”, “1” zacznie migać.
Kiedy brama zostanie otwarta
i osiągnie pozycję idealną, na-
ciśnij przycisk “P”, aby zapisać
dane.
NB: zapisane dane nie wywołają żadnego efektu, jeśli procedura ta wykorzystywana jest do regulacji limitu zamykania bramy
1
2
4
3
5
Opis poleceń
1- P przycisk funkcji
2- S przycisk wczytywania pilotów
3- + Przycisk regulacji zwiększa parametry
4- - Przycisk regulacji zmniejsza parametry
5- Wyświetlacz sygnalizacji funkcji
Styk lampy ostrzegawczej należy podłączyć pomiędzy COM a FLASH
Styk zewnętrznych świateł odprowadzających należy podłączyć pomiędzy COM a LED
Styk fotokomórki należy podłączyć pomiędzy PH1 a NEG (styk zwykle zamknięty NC)
Przełącznik polecenia awaryjnego Stop musi zostać podłączony pomiędzy STOP i NEG (Przełącznik normalnie zamknięty NC)
Przełącznik polecenia kork po kroku SBS musi zostac podłączony pomiędzy SBS i NEG (Przełącznik normalnie otwarty NA)
