4.6 - Visualisation en mode normal
En « MODE NORMAL », lorsque l’installation est alimentée normalement, l’écran LCD à 2 chiffres pivote et après 30 sec. s’éteint

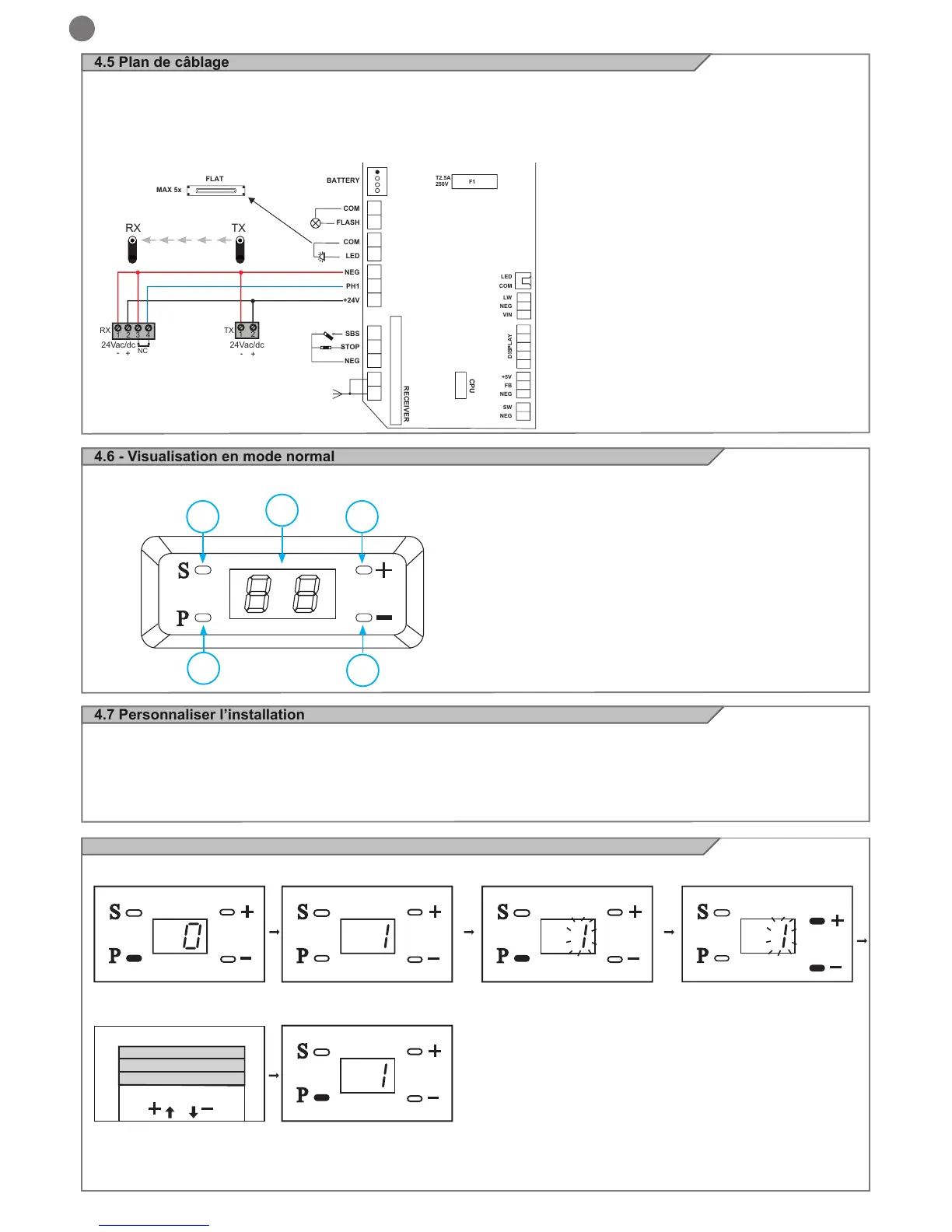

4.5 Plan de câblage
Attention: Avant d’effectuer les connexions, assurez-vous que l’installation n’est pas sous tension
4.7 Personnaliser l’installation
Programmation
Préparation A. Déplacer délicatement la porte pour actionner le chariot an que le système d’automation puisse guider la porte
B. Activer l’alimentation, la lumière s’allume, l’unité “sonne” une fois et l’écran afche 0” en cycles.
Attention: Si la programmation n’est pas achevée, les congurations seront automatiquement effacées. Si des informations erronées ont été
programmées, désactiver l’alimentation et puis la réactiver en faisant référence à ce qui suit.
4.8 Conguration n de course en ouverture
Appuyez sur la touche « P »
pendant 5 secondes
Appuyer sur “+”
Ou bien appuyer sur “-”
L’unité émet un bip et afche
“1”
Ouverture porte
Fermeture porte
Appuyer sur “P”, “1” clignote
Quand la porte s’ouvre en
atteignant la position idéale,
appuyer sur la touche “P” pour
sauvegarder les
Attention: les informations sauvegardées n’ont pas d’effet si l’on utilise cette procédure pour la conguration de la n de course en fermeture
1
2
4
3
5
Description des boutons
1 - P bouton de fonction
2 - S mise en mémoire des boutons de la télécommande
3 - + augmentation des paramètres du bouton
4 - - diminution des paramètres du bouton
5 - Afchage
La connexion du clignotant devra être faite entre COM et FLASH
La connexion de l’éclairage automatique extérieur devra être faite entre COM et LED
La connexion du contact de la photocellule devra être faite entre PH1 et NEG (contact normalement fermé NF)
L’interrupteur de sécurité STOP doit être connecté entre le STOP et le NEG (interrupteur normalement fermé NC)
L’interrupteur point à point étape par étape doit être connecté entre le SBS et le NEG (interrupteur normalement ouvert NA)
