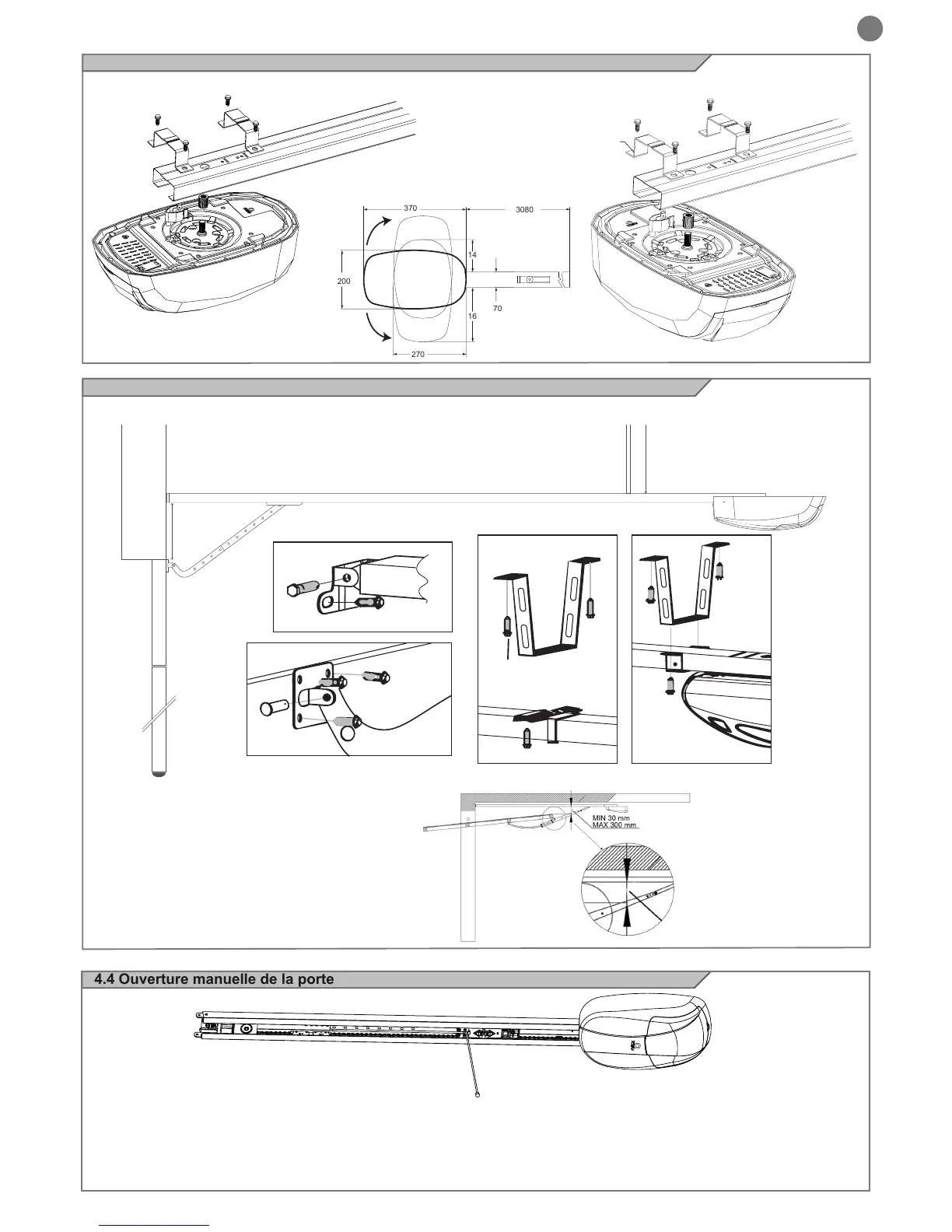

4.2 Connexion du corps du moteur au rail
6x15 Vis
auto-taraudeuse
Étrier du
type en U
Rail
Bague d’écartement latéral
Tête pivotée à 90°
Standard
6x15 Vis
auto-taraudeuse
U bracket
Rail
Bague d’écartement latéral
4.4 Ouverture manuelle de la porte
Rail
Chariot
Cordon
En cas de coupure de courant
(1 ). Si la porte est en position fermée:
Tirer la cordelette et débloquer l’enclenchement de l’embrayage an de permettre à la porte d’être facilement soulevée.
(2). Si la porte est en position ouverte:
Tirer la cordelette une seule fois pour permettre à la porte de descendre vers le bas en position de fermeture.
4.3 Fixation du corps du moteur au rail
positionner le rail en faisant référence à la gure
MIN 0 cm
MAX 40 cm
MAX 40 cm
Mur
Porte
Étrier de support
Étrier du typé en U
Support bracket
6x80 Vis
Rail
Cheville expansible
Cheville expansible
Cheville
expansible
8x25 Broche de
courbe
8x20 Vis
8x20 Vis
Bras courbé pour porte
6x15 Vis auto
taraudeuse
Étrier porte
Fixation
Fixation
avec support standard inclus
N.B. Pour les installations sur les portes è basculan-
tes, l’accessoire BO-SEZ est nécessaire.
