Key Automation VIPER LED VIP10 User Manual

37
FR

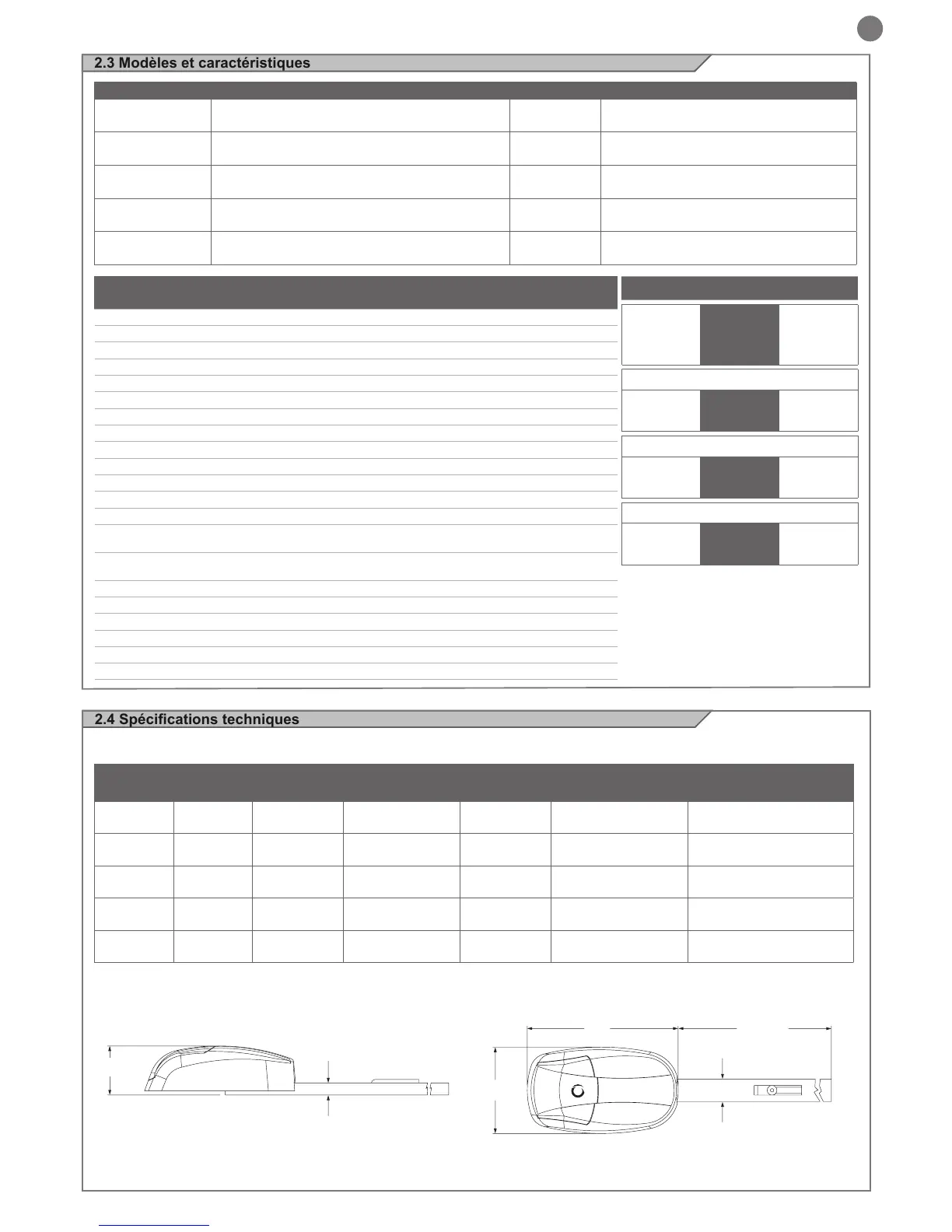

2.3 Modèles et caractéristiques
Les données peuvent varier en fonction des frottements, de l’équilibrage de la porte et du type de guide utilisé.
35
155
370
200
70
3080
2.4 Spécications techniques
Modèle et utilisation conseillée - Rail et dimensions disponibles
DONNÉES
TECHNIQUES
VIP7U/VIP7
(VIP7UL/VIP7L)
VIP10U/VIP10
(VIP10UL/VIP10L)
VIP104
(VIP104L)
Vitesse 12 cm/s 12 cm/s 12 cm/s
Force 700 N 1000 N 1000 N
Cycle de fonctionnement 60 % 60 % 60 %
Course 2,8 m 2,8 m 3,5 m
Alimentation 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac)
Absorption à 230 Vca (120 Vca) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A)
Absorption moteur 24 Vcc 4,16 A 6,66 A 6,66 A
Consommation électrique 100 W 160 W 160 W
Lumière integrée oui oui oui
Clignotant 15 W MAX 15 W MAX 15 W MAX
Éclairage automatique extérieur 10 W MAX 10 W MAX 10 W MAX
Sortie d’alimentation des accessoires 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc)
Fusibles 1 ligne d’alimentation 2.5AT temporisé 2.5AT temporisé 2.5AT temporisé
N° maximum telecommandes
stockable FIX CODE
20 20 20
N° maximum telecommandes
stockable ROLLING CODE
20 20 20
Degrés de protection IP 43 IP 43 IP 43
Dimensions (L - P - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm
Poids 13 Kg 13,5 Kg 16 Kg
Température de fonctionnement -20° + 55° °C 20° + 55° °C -20° + 55° °C
Taille maximum des portes 10 m
2
13 m
2
16 m
2
Poids maximum des portes 90 Kg 130 Kg 130 Kg
LIMITES D’UTILISATION
Porte
sectionnelle
Porte
basculante
Porte bascu-
lante non
débordante
VIP7U/VIP7/(VIP7UL/VIP7L)
H max=2,7m
m² max=10m²
H max=3m
m² max=9m²
H max=2,5m
m² max=9m²
VIP10U/VIP10/(VIP10UL/VIP10L)
H max=2,7m
m² max=13m²
H max=3m
m² max=14m²
H max=2,5m
m² max=14m²
Modèle Tension (V)
Supercie de
la porte (m
2
)
Longueur totale
Course du
rail
Hauteur de la porte
en ouverture
Différence température
ambiante (°C)
VIP7U/
(VIP7UL)
190-240
(110 - 130)
<=10
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP7/
(VIP7L)
190-240
(110 - 130)
<=10
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP10U/
(VIP10UL)
190-240
(110 - 130)
<=13
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP10/
VIP10L)
190-240
(110 - 130)
<=13
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP104/
(VIP104L)
190-240
(110 - 130)
<=16
4000 mm (1x4m) 3400 mm <3400 mm
-20+55
VIP104 (VIP104L)
H max=3,4m
m² max=16m²
H max=3,4m
m² max=14m²
H max=3,2m
m² max=14m²
CODE DESCRIPTION FORCE GUIDE
VIP7U/(VIP7UL)
Pour portes sectionnelles jusqu’a 10 m
2
, moteur
24Vdc, avec armoire de commande et recepteur
700N chaîne pré-assemblée 3320 mm pièce unique
VIP7/(VIP7L)
Pour portes sectionnelles jusqu’a 10 m
2
moteur
24 Vdc, avec armoire de commande et recepteur
700N
chaîne 3320 mm en 3 pièces avec attache
rapide
VIP10U/(VIP10UL)
Pour portes sectionnelles jusqu’a 13 m
2
moteur
24 Vdc, avec armoire de commande et recepteur
1000N chaîne pré-assemblée 3320 mm pièce unique
VIP10/(VIP10L)
Pour portes sectionnelles jusqu’a 13 m
2
moteur
24 Vdc, avec armoire de commande et recepteur
1000N
chaîne 3320 mm en 3 pièces avec attache
rapide
VIP104/(VIP104L)
Pour portes sectionnelles jusqu’a 16 m
2
moteur
24 Vdc, avec armoire de commande et recepteur
1000N chaîne pré-assemblée 4000 mm pièce unique
