5.2 Uruchomienie
Po pozytywnym zakończeniu próby technicznej wszystkich (a nie
tylko niektórych) urządzeń wchodzących w skład instalacji można
rozpocząć uruchomienie.
Konieczne jest stworzenie i przechowywanie przez 10 lat doku-
mentacji technicznej instalacji, która musi zawierać schemat elek-
tryczny, rysunek lub zdjęcie instalacji, analizę ryzyka i zastosowane
rozwiązania, deklarację zgodności producenta odnośnie wszystkich
podłączonych urządzeń, instrukcję obsługi każdego urządzenia i
plan konserwacji instalacji.
Na bramie lub drzwiach należy zamocować tabliczkę z danymi au-
tomatyki, imieniem i nazwiskiem osoby odpowiedzialnej za urucho-
menie, numer fabryczny, rok produkcji i znak WE.
Zamocować tabliczkę określającą czynności konieczne do ręczne-
go odblokowania instalacji
Przygotować i dostarczyć użytkownikowi końcowemu deklarację
zgodności, instrukcje i zalecenia dot. użytkowania skierowanie do
użytkownika końcowego oraz plan konserwacji instalacji.
Upewnić się, czy użytkownik zrozumiał, jak prawidłowo funkcjonuje
automatyka w trybie automatycznym, ręcznym i w stanie awaryj-
nym.
Należy poinformować użytkownika końcowego, również na piśmie,
o obecnych niezbezpieczeństwach i zagrożeniach
UWAGA - po namierzeniu przeszkody, brama lub drzwi zatrzymują
się w pozycji otwarcia i tym samym zamykanie automatyczne zo-
staje wykluczone; aby przywrócić ruch należy przycisnąć przycisk
sterowania lub użyć nadajnka.
5 - PRÓBA TECHNICZNA I URUCHOMIENIE AUTOMATYKI
5.1 Próba techniczna
Wszystkie komponenty instalacji muszą zostać poddane próbie
technicznej, zgodnie z procedurami określonymi w instrukcjach ob-
sługi
Skontrolować, czy przestrzegane zalecenia Rozdziału 1 Zale-
cenia dotyczące bezpieczeństwa
Skontrolować, czy po odblokowaniu automatyki brama lub drzwi
mogą poruszać się bez przeszkód, czy są w równowadze i czy przy
pozostawieniu w dowolnej pozycji, pozostają w bezruchu
Skontrolować prawidłowe działanie wszystkich podłączonych urzą-
dzeń (fotokomórek, list zabezpieczających, przycisków awaryjnych
i innych), przeprowadzając próby otwierania, zamykania i zatrzymy-
wania bramy lub drzwi za pomocą podłączony urządzeń sterowania
(nadajników, przycisków, przełączników)
Zmierzyć siłę uderzenia, zgodnie z postanowieniami normy
EN12445, regulując funkcje prędkości, siłę silnika i zwalnianie cen-
trali,a w przypadku, gdy wymiary nie okażą się zadowalające, kon-
tynuować regulację, aż do znalezienia prawidłowego ustawienia
Procedura testowania instalacji musi być przeprowadzona przez
wykwalikowanego technika, który musi przeprowadzić przewi-
dziane próby mające na celu określenie obecności ryzyka i określić
zgodność instalacji z obowiązującymi normami, a szczególnie z po-
stanowieniami EN 12445, która określa metody testów dla syste-
mów automatyki drzwi i bram.
6 - INFORMACJE DODATKOWE

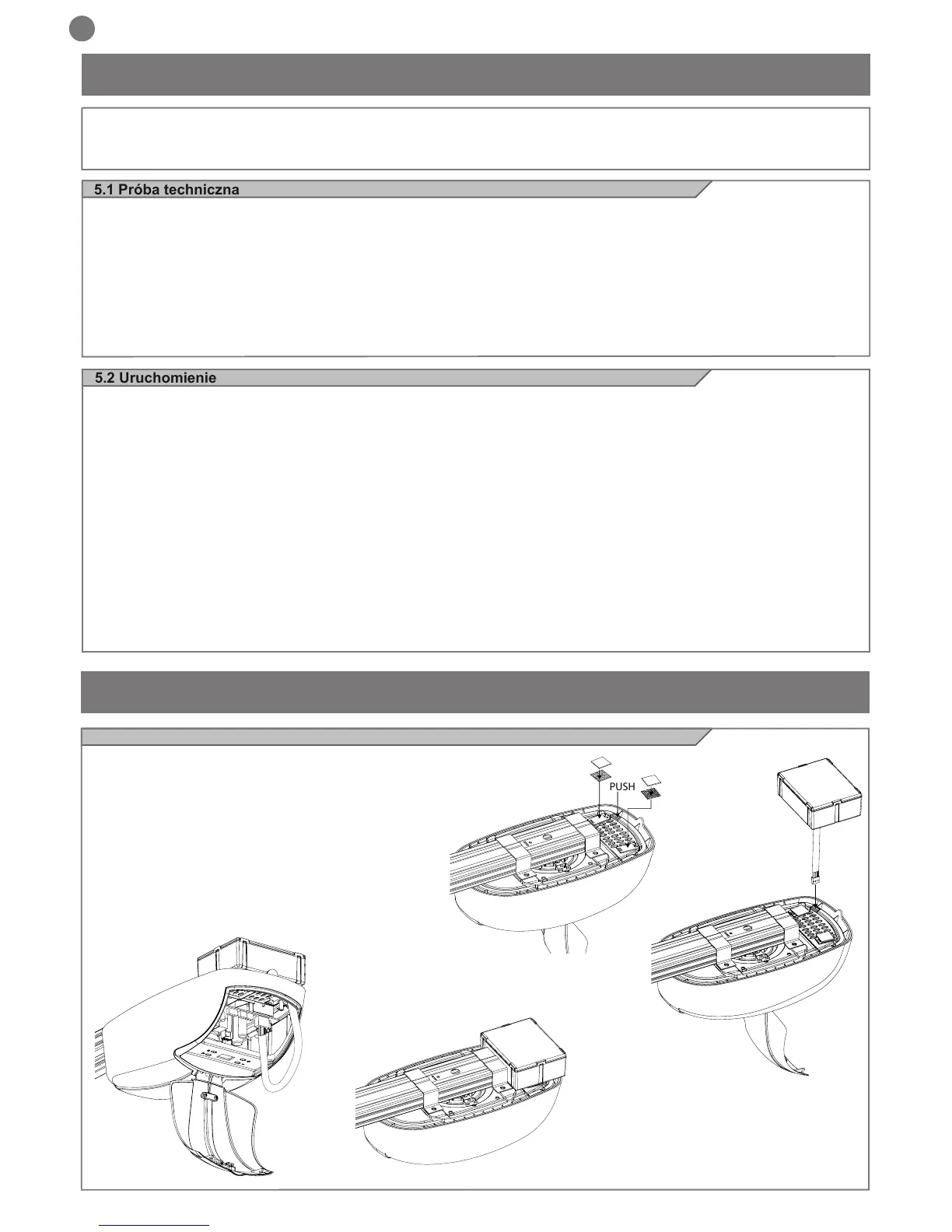

6.1 Połączenie ładowarki 900KBP
Instalacja VIPER LED może działać również przy braku zasilania
sieciowego, instalując zestaw 900KBP - to wszystko bez jakiejkol-
wiek zmiany instalacji.
Sekwencja podłączenia:
• Odłączyć zasilanie 230Vac
• Podłączyć 900KBP zgodnie ze wskazaniami na rysunku
• Ponownie włączyć zasilanie sieci
• Nowe baterie naładują się po około 10 godzinach.
Rys.1
Rys.2
Rys.3
Rys.4
PUSH
