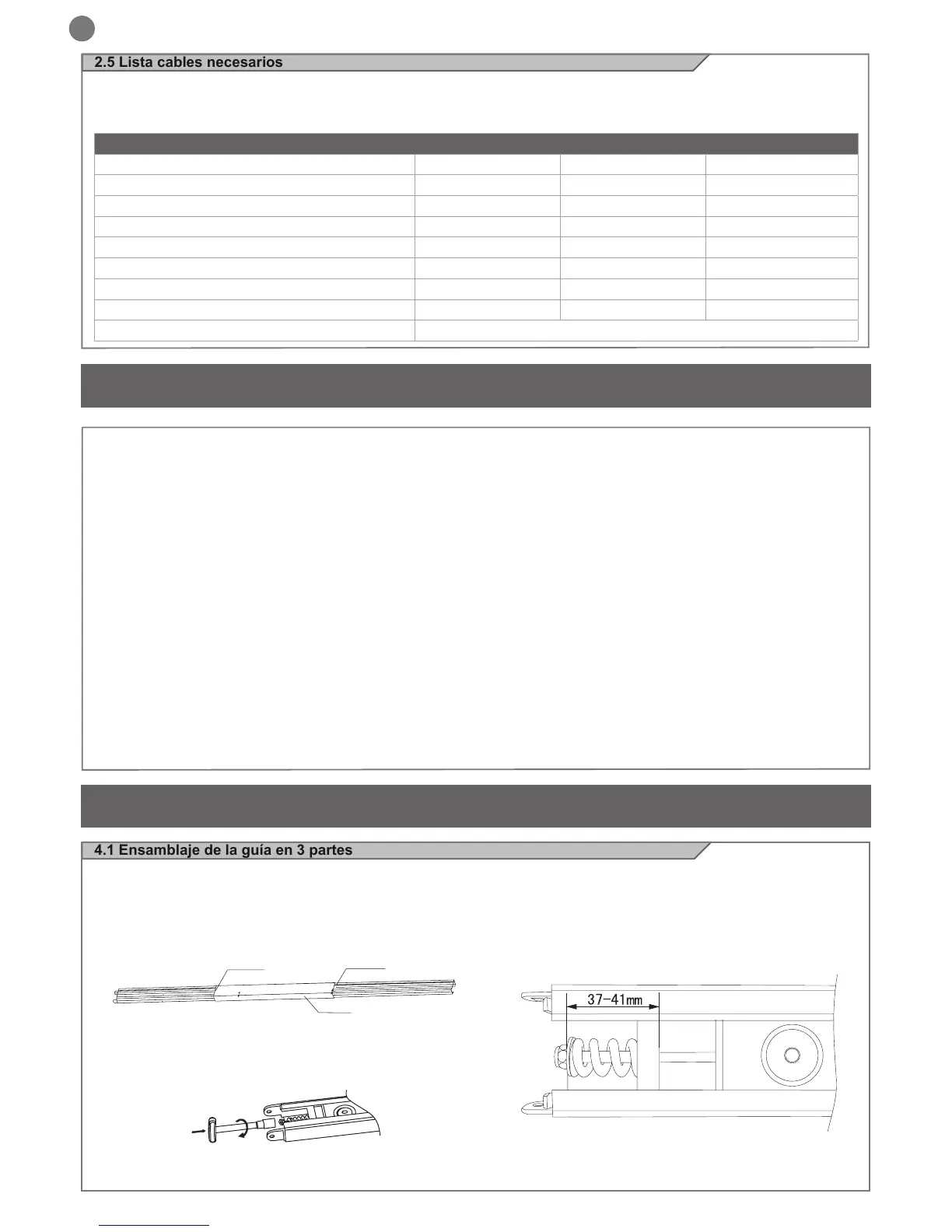

54
4 - INSTALACIÓN DEL PRODUCTO
4.1 Ensamblaje de la guía en 3 partes
1. Alinee las tres guías
2. Desplace el conector al centro de la guía y entre los límites de
posición, repita para el segundo conector
3. Apriete la tuerca con una llave de tubo Ø 13
4. Regule la tensión de la cadena según se indica en el esquema.
Para obtener una regulación correcta, asegúrese de que durante el
desplazamiento de la puerta la cadena no se salga de la guía (dema-
siado oja) y que no tienda a arquear la guía (demasiado tensada)
Posición límite
Connector
Posición límite
2.5 Lista cables necesarios
En la instalación típica los cables necesarios para las conexiones
de los varios dispositivos se indican de la tabla lista de cables.
Los cables utilizados deben adecuarse al tipo de instalación; por
TABLA LISTA CABLES
Conexión de 1 a 10m de 10 a 20m de 20 a 30m
Línea eléctrica de alimentación 3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Luz intermitente 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocélulas transmisoras 2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Fotocélulas receptoras 4 x 0,5mm
2
4 x 0,5mm
2
4 x 0,5mm
2
Selector de llave 3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Bordes jos 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Bordes móviles 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Antena cable blindado tipo RG58 Cable blindado tipo RG58 máx. 10m
ejemplo se aconseja un cable tipo H03VV-F para instalaciones en
ambientes interiores o H07RN-F si la instalación es en el exterior.
aproximadamente
3 - COMPROBACIONES PRELIMINARES
Antes de instalar el producto compruebe y controle los siguientes
puntos:
- Compruebe que la cancela o la puerta sean aptos para la auto-
matización
- El peso y la dimensión de la cancela o de la puerta deben estar
dentro de los límites de uso especicados por la automatización en
la que se instala el producto.
- Compruebe la presencia y la solidez de las paradas mecánicas de
seguridad de la cancela o de la puerta.
- Compruebe que la zona de jación del producto no se inunde
- Condiciones de acidez o salinidad elevadas o que haya fuentes
de calor cercanas que pudieran causar mal funcionamientos del
producto
- En caso de condiciones climáticas extremas (por ejemplo en pre-
sencia de nieve, hielo, excursión térmica o temperaturas elevadas)
podrían aumentar las fricciones y, por tanto, la fuerza necesaria
para el movimiento y el arranque inicial podrían ser superiores a los
necesarios en condiciones normales.
- Compruebe que el movimiento manual de la cancela o de la puer-
ta sea uido y que no haya zonas de mayor fricción o riesgo de
descarrilamiento.
Compruebe que la cancela o la puerta estén en equilibrio y perma-
nezcan detenidas sea cual sea la posición en la que se las deje.
- Compruebe que la línea eléctrica a la se conectará el producto
cuente con puesta a tierra de seguridad y esté protegida por un
dispositivo magnetotérmico y diferencial
– Hay que prever en la red de alimentación de la instalación un
dispositivo de desconexión con una distancia de apertura de los
contactos que permita la desconexión completa en las condiciones
que dicta la categoría de sobretensión III.
- Compruebe que todo el material utilizado por la instalación esté
conforme a las normativas vigentes
