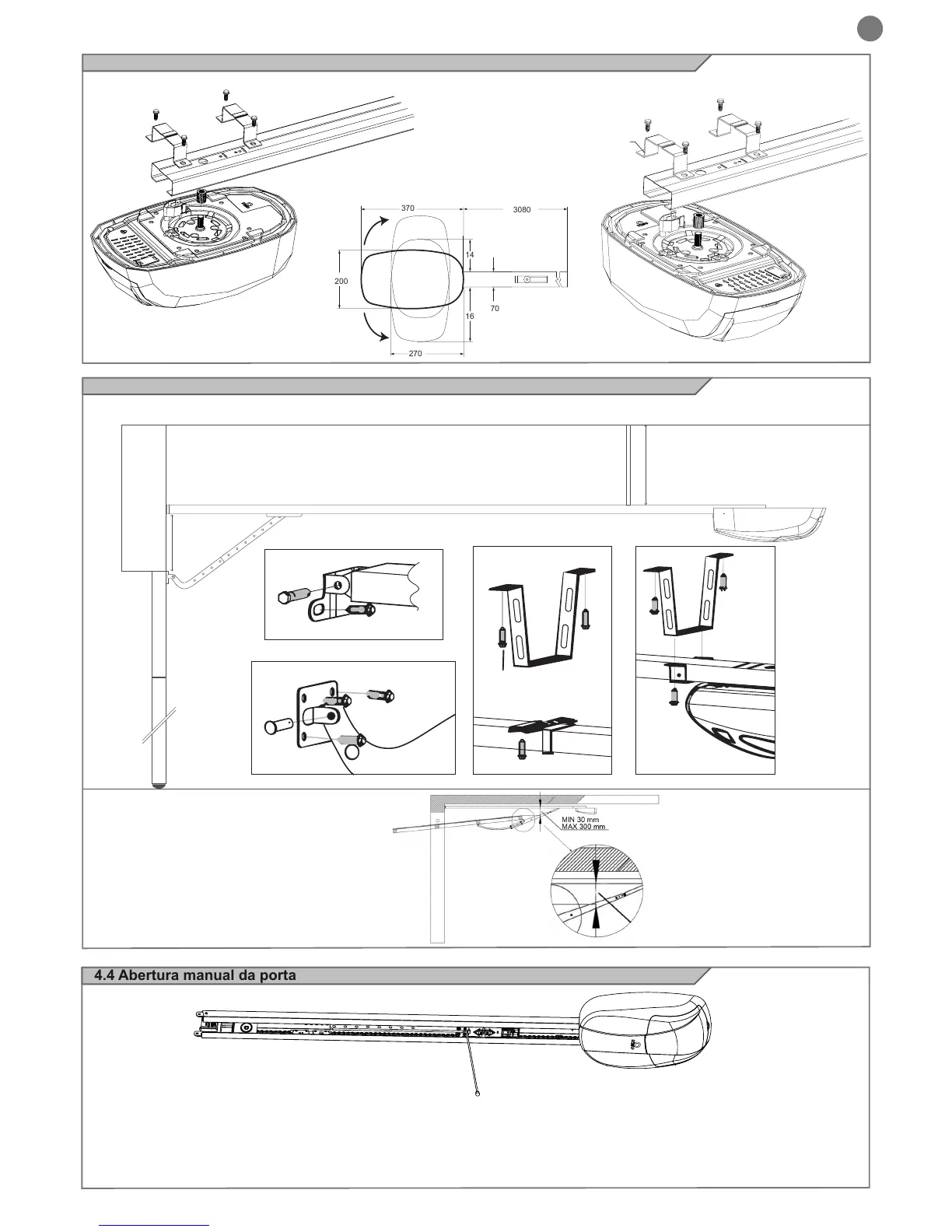

4.2 União do corpo do motor à guia
6x15 Parafuso
auto-roscante
Suporte
tipo sm U
Guia
Anel de afastamento lateral
Cabeça rodada de 90°
Standard
6x15 Parafuso auto-roscante
Suporte tipo sm U
Guia
Anel de afastamento
lateral
4.4 Abertura manual da porta
Guia
Carro
Cordão
No caso de Interrupção de corrente
(1). Se a porta estiver na posição fechada:
Puxe o cordão e desbloqueie o engate embraiagem para permitir à porta de ser erguida com facilidade.
(2). Se a porta estiver na posição aberta:
Puxe d cordão somente uma vez para permitir à porta de descer para baixo na posição de fecho.
4.3 Fixação do corpo do motor à guia
MIN 0 cm
MAX 40 cm
MAX 40 cm
posicione a guia usando como referência a gura
Muro
Porta
Estribo de suporte
Suporte tipo em U
Estribo de suporte
6x80 Parafuso
Guia
Bucha de expansão
Bucha de expansão
Bucha de
expansão
8x25 Perno cerniera
8x20 Parafuso
8x20 Parafuso
Braço curvo para porta
6x15 Parafuso auto
roscante
Staffa porta
Fixação
Fixação
com as abraçadeiras fornecidas de série
N.B. Para a instalação de portas basculantes
é requer acessório BO-SEZ.
370
200
14
16
70
3080
270
