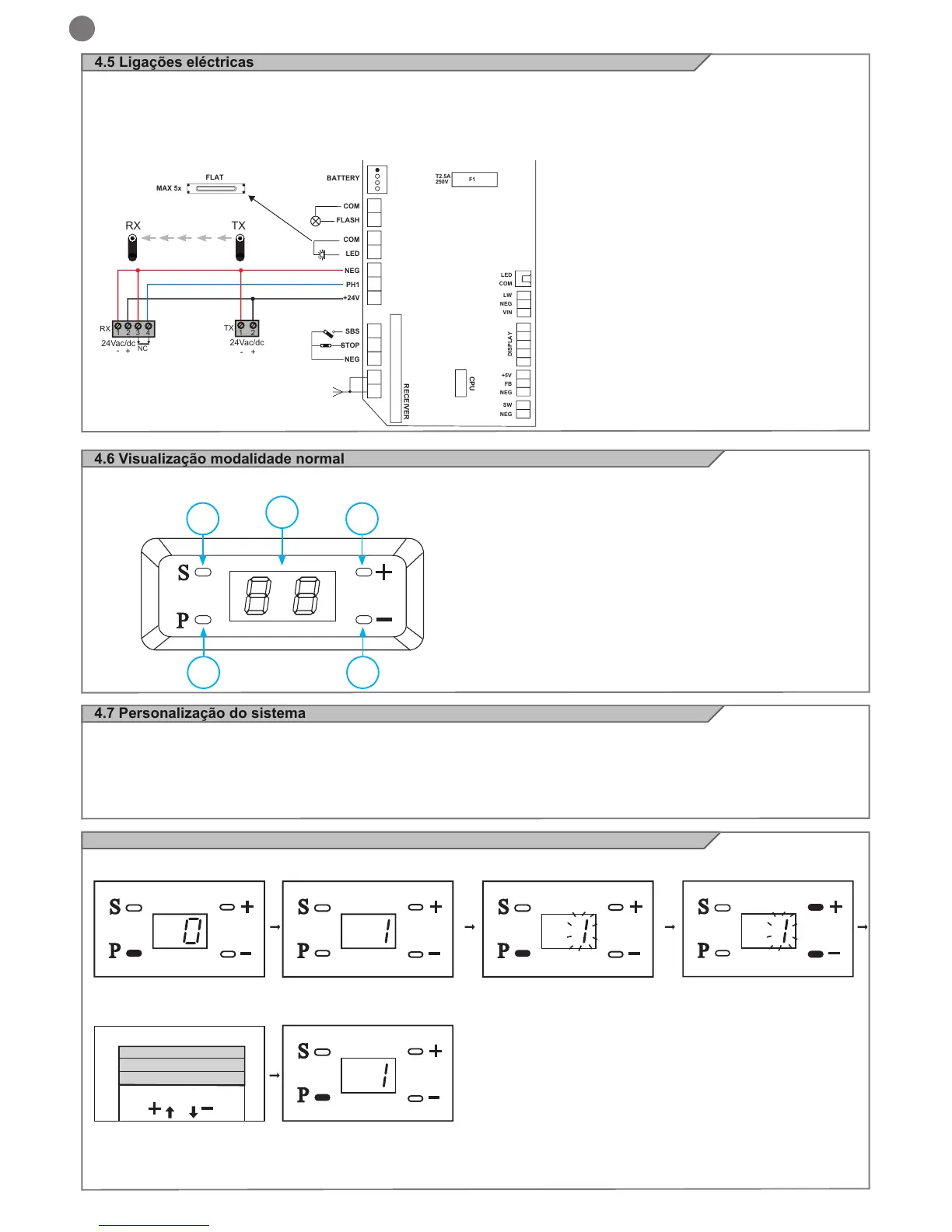

88
4.6 Visualização modalidade normal
No “MODO NORMAL”, isto é quando dá alimentação ao sistema, o visor LCD de 2 dígitos roda e após 30 segundos desliga-se
4.5 Ligações eléctricas
ATENÇÃO - Antes de efectuar as ligações, verique se a central está alimentada
4.7 Personalização do sistema
Programação
Preparação A. Movimentar delicadamente a porta para accionar o carro de forma que o sistema de automação possa guiar a porta
B . Active a alimentação, a luz acende-se, a unidade “toca” uma vez e o ecrã indica “0” em ciclos.
Obs.: Se a programação não for terminada, as congurações serão eliminadas automaticamente. Se tiverem sido programadas
informações erradas, desactive a alimentação e depois active novamente consultando quanto a seguir.
4.8 Conguração m de curso de abertura
Carregue a tecla “P”
(aprox. 5 segundos)
Carregue “+”
Ou carregue “-”
A unidade emite um bip e é vi-
sualizado “1
Abertura porta
Fecho porta
Carregue “P”, “1” pisca
Quando a porta abrir atingin-
do a posição ideal, carregue a
tecla “P” para gravar as infor-
mações.
Obs.: Programe a conguração do m de curso na abertura antes do m de curso no fecho
1
2
4
3
5
Descrição dos comandos
1- P tecla função
2- S tecla de aquisição controlos transmissors
3- + tecla de regulação aumenta parâmetros
4- - tecla de regulação diminui parâmetros
5- Visor de sinalização de funções
A ligação da luz de sinalização deverá ser feita entre COM e FLASH
A ligação da luz de cortesia exterior deverá ser feita entre COM e LED
O contacto da fotocélula deverá ser ligado entre PH1 e NEG (contacto normalmente fechado: NC)
O Contacto de STOP emergência deverá ser conectado entre STOP e NEG (CONTACTO NORMALMENTE FECHADO NC)
O Contacto da passo a passo SBS deverá ser conectado entra SBS e NEG (CONTACTO NORMALMENTE ABERTO NA)
TX
RX
F1
T2.5A
250V
SBS
STOP
NEG
NEG
PH1
COM
LED
COM
BATTERY
MAX 5x
FLAT
FLASH
+24V
SW
NEG
LED
COM
NEG
FB
DISPLAY
RECEIVER
CPU
+5V
VIN
NEG
LW
2
1
TX
24Vac/dc
3
4
1
2
RX
NC
24Vac/dc
-
+
-
+
