8
IT
4.6 Visualizzazione modalità normale
In “MODALITÀ NORMALE”, cioè quando si da alimentazione al sistema, il display LCD a 2 cifre ruota e dopo 30 secondi si spegne

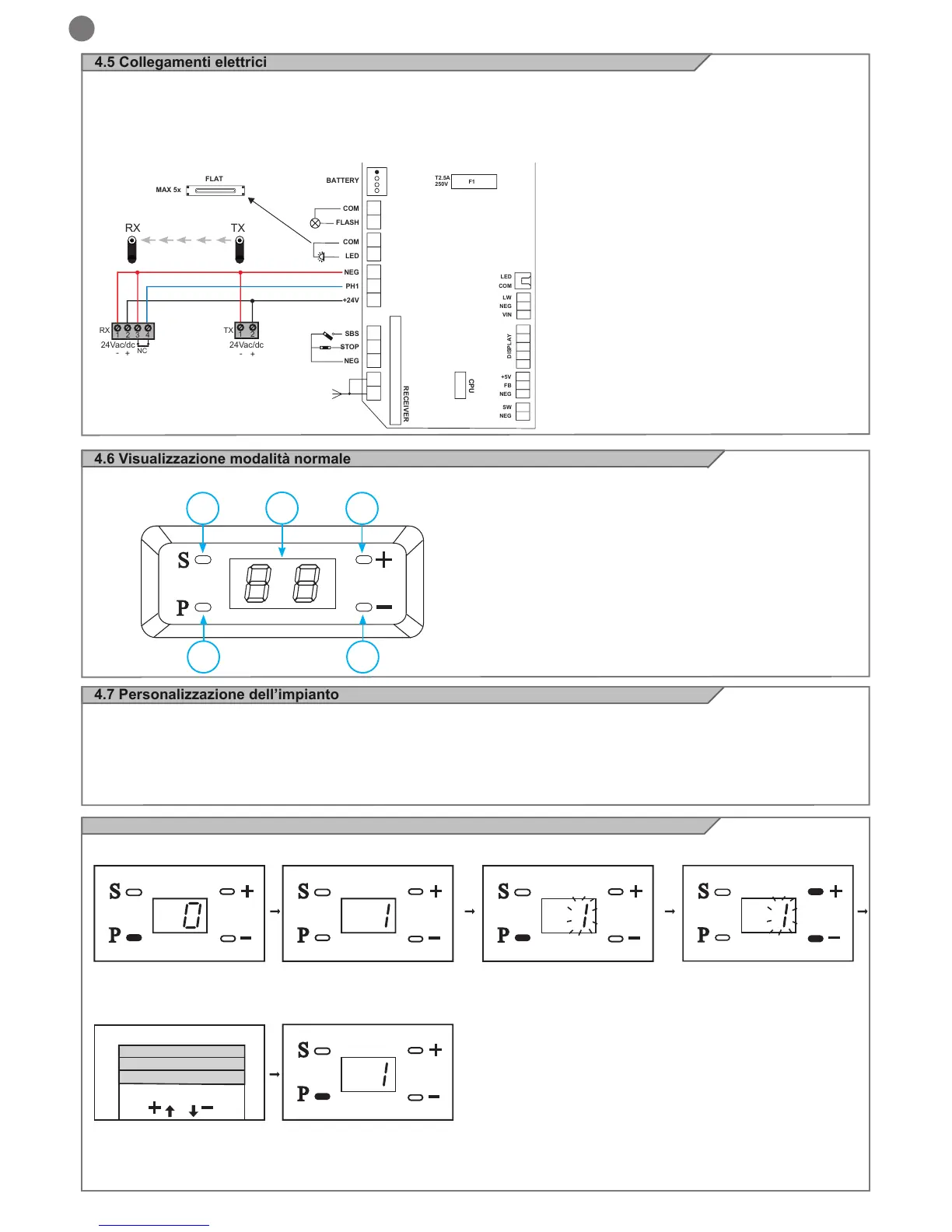

4.5 Collegamenti elettrici
ATTENZIONE - Prima di effettuare i collegamenti vericare che la centrale non sia alimentata
Il collegamento del lampeggiante dovrà essere connesso tra COM e FLASH
Il collegamento della luce di cortesia esterna dovrà essere connesso tra COM e LED
Il contatto della fotocellula dovrà essere connesso tra PH1 e NEG (contatto normalmente chiuso NC)
Il contatto di STOP emergenza dovrà essere connesso tra STOP e NEG (CONTATTO NORMALMENTE CHIUSO NC)
Il contatto di passo passo SBS dovrà essere connesso tra SBS e NEG (CONTATTO NORMALMENTE APERTO NA)
4.7 Personalizzazione dell’impianto
Programmazione
Preparazione A. Muovere delicatamente la porta per bloccare il carrello in modo tale che il sistema di automazione possa guidare la porta
B. Attivare l’alimentazione, la luce si accende, l’unità emette un suono una volta e iI display indica “0” in cicli.
Attenzione: Se la programmazione non viene ultimata, le impostazioni verranno cancellate automaticamente. Nel caso siano state
programmate informazioni errate, disattivare l’alimentazione e poi riattivarla facendo riferimento a quanto segue.
4.8 Impostazione ne corsa in apertura
Premere il tasto “P”
per 5 secondi
Premere “+”
Oppure “-”
L’unità emette un beep e viene
visualizzato “1”
Apertura porta
Chiusura porta
Premere “P”, “1” lampeggia
Quando la porta si apre rag-
giungendo la posizione ideale,
premere il tasto “P” per salvare
le informazioni.
Attenzione: Programmare l’impostazione del ne corsa in apertura prima del ne corsa in chiusura
1
2
4
3
5
Descrizione dei comandi
1- P tasto funzioni
2- S tasto acquisizione trasmettitori
3- + Tasto regolazione incrementa parametri
4- - Tasto regolazione decrementa parametri
5- Display di segnalazione funzioni
