48
5.2 Mise en service
Une fois l’essai de tous les dispositifs du système réussi (et non de seu-
lement quelques-uns), il est possible de procéder à la mise en service.
Il est nécessaire de réaliser et de conserver pendant 10 ans le fascicule
technique de l’installation, lequel devra contenir le schéma électrique,
le dessin ou photo de l’installation, l’analyse des risques et les solu-
tions adoptées, la déclaration de conformité du fabricant de tous les
dispositifs reliés, le manuel d’instructions de tous les dispositifs et le
programme d’entretien du système.
Apposer la plaque d’identication de l’automation sur laquelle gurent
le nom du responsable de la mise en service, le numéro de matricule
et l’année de construction ainsi que la marque CE directement sur le
portail ou sur la porte.
Fixer une plaque indiquant les opérations nécessaires pour procéder
au déblocage manuel du système.
Réaliser et remettre à l’utilisateur nal la déclaration de conformité, les
instructions et les avertissements destinés à l’utilisateur nal ainsi que
le programme d’entretien de l’installation.
S’assurer que l’utilisateur ait bien compris le fonctionnement automa-
tique, manuel et de secours de l’automation.
Informer, également par écrit, l’utilisateur nal des dangers et des
risques résiduels.
ATTENTION - suite à la détection d’un obstacle, le portail ou la porte
s’arrête en ouverture et la fermeture automatique est exclue. Pour re-
prendre le mouvement, il est nécessaire d’appuyer sur la touche de
commande ou d’utiliser le transmetteur.
5 - ESSAI ET MISE EN SERVICE DE L’AUTOMATION
5.1 Essai
Tous les composants de l’installation doivent être testés en suivant les
procédures indiquées dans les manuels d’instructions respectifs
Vérier que les indications fournies au Chapitre 1 Avertissements
pour la sécurité aient été respectées.
Vérier que le portail ou la porte puissent bouger librement une fois
l’automation débloquée, qu’ils soient en équilibre et qu’ils restent donc
immobiles lorsqu’ils sont laissés dans n’importe quelle position.
Vérier que tous les dispositifs reliés fonctionnent correctement (cel-
lules photo-électriques, bords sensibles, boutons d’urgence, autres) en
effectuant des essais d’ouverture, de fermeture et d’arrêt du portail ou
de la porte à l’aide des dispositifs de commande reliés (transmetteurs,
touches, sélecteurs)
Procéder à la mesure de la force d’impact conformément à la norme
EN12445 en réglant les fonctions de vitesse, force moteur et ralentis-
sement de la centrale si les mesures ne sont pas satisfaisantes, jusqu’à
obtention du réglage adapté.
L’essai de l’installation doit être effectué par un technicien qualié
qui devra procéder aux essais requis par la norme de référence en
fonction des risques présents, en vériant le respect des prescriptions
normatives, en particulier celles de la norme EN12445 indiquant les
méthodes d’essai pour les automatismes relatifs aux portes et portails.
6 - INSIGHTS

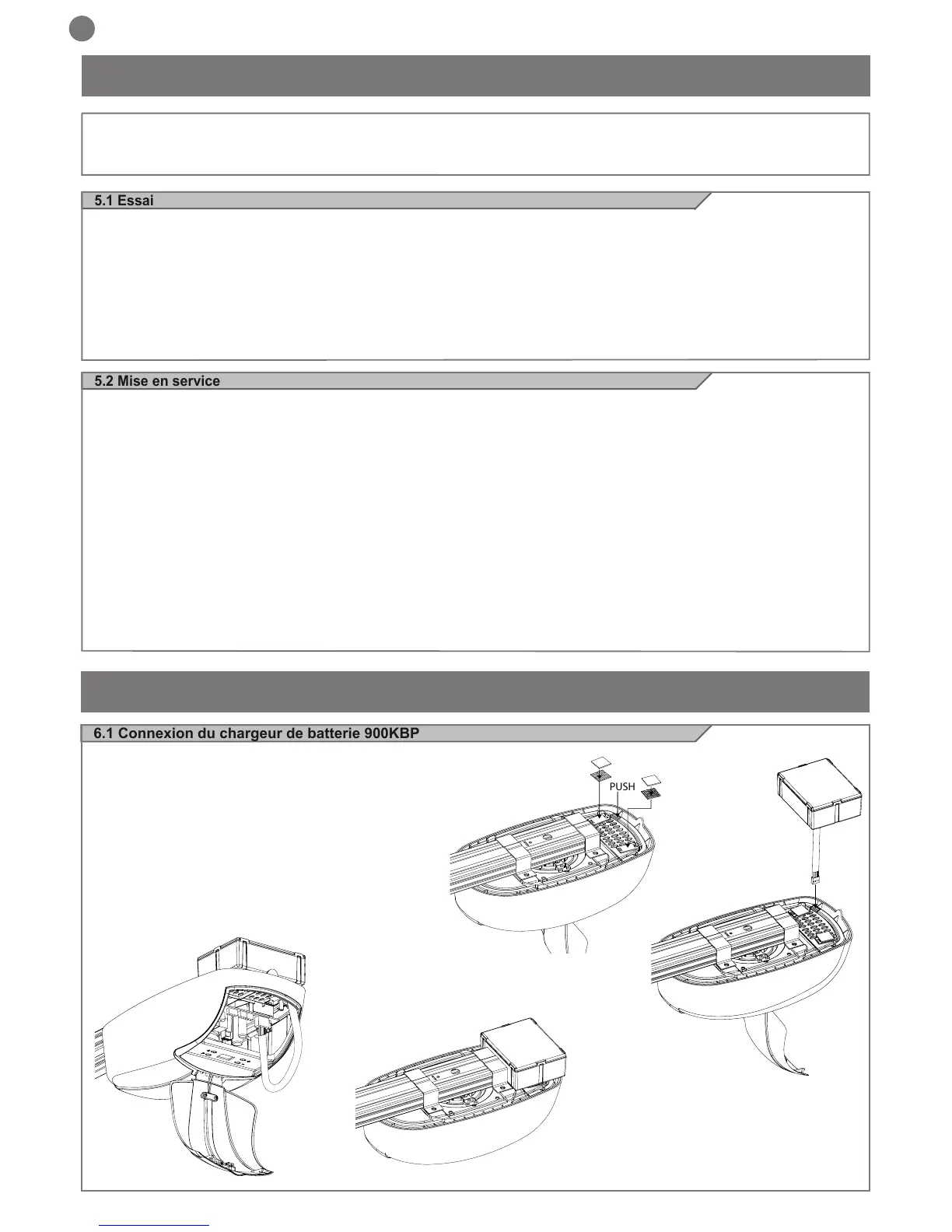

6.1 Connexion du chargeur de batterie 900KBP
VIPER LED peut également fonctionner en absence de branche-
ment au secteur en installant 900KBP sans apporter aucune modi-
cation au système.
Séquence de branchement :
• Débranchez l’alimentation 230 Vac (120 Vac)
• Connecter le module 900KBP comme l’indique la gure
• Re-branchez l’alimentation au secteur
• Les nouvelles batteries se chargent en environ 10 heures
Fig.1
Fig.2
Fig.3
Fig.4
PUSH
