16
IT
5.2 Messa in servizio
A seguito del positivo collaudo di tutti (e non solo di alcuni) i disposi-
tivi dell’impianto si può procedere con la messa in servizio
E’ necessario realizzare e conservare per 10 anni il fascicolo tecni-
co dell’impianto che dovrà contenere lo schema elettrico, il disegno
o foto dell’impianto, l’analisi dei rischi e le soluzioni adottate, la di-
chiarazione di conformità del fabbricante di tutti i dispositivi collega-
ti, il manuale istruzioni di ogni dispositivo e il piano di manutenzione
dell’impianto
Fissare sul cancello o la porta una targa indicante i dati dell’automa-
zione, il nome del responsabile della messa in servizio, il numero di
matricola e l’anno di costruzione, il marchio CE
Fissare una targa che indichi le operazioni necessarie per sbloccare
manualmente l’impianto
Realizzare e consegnare all’utilizzatore nale la dichiarazione di
conformità , le istruzioni e avvertenze d’uso per l’utilizzatore nale e
il piano di manutenzione dell’impianto
Accertarsi che l’utilizzatore abbia compreso il corretto funzionamen-
to automatico, manuale e di emergenza dell’automazione.
Informare anche in forma scritta l’utilizzatore nale sui pericoli e ri-
schi ancora presenti
ATTENZIONE - dopo 3 rilevazioni d’ostacolo consecutive, il
cancello o la porta si ferma in apertura e viene esclusa la chiu-
sura automatica; per riprendere il movimento bisogna premere
il pulsante di comando o usare il trasmettitore.
5 - COLLAUDO E MESSA IN SERVIZIO DELL’AUTOMAZIONE
5.1 Collaudo
Tutti i componenti dell’impianto devono essere collaudati seguendo
le procedure indicate nei rispettivi manuali di istruzioni
Controllare che siano rispettate le indicazioni del Capitolo 1 – Avver-
tenze per la sicurezza
Controllare che il cancello o la porta si possano muovere libera-
mente una volta sbloccata l’automazione e che siano in equilibrio e
rimangano quindi fermi se lasciati in qualsiasi posizione
Controllare il corretto funzionamento di tutti i dispositivi collegati (fo-
tocellule, bordi sensibili, pulsanti di emergenza, altro) effettuando
delle prove di apertura, chiusura e arresto del cancello o della porta
tramite i dispositivi di comando collegati (trasmettitori, pulsanti, se-
lettori)
Effettuare le misurazioni della forza d’impatto come previsto dalla
normativa EN12445 regolando le funzioni di velocità, forza motore e
rallentamenti della centrale nel caso in cui le misurazioni non diano
i risultati desiderati no a trovare il giusto settaggio
Il collaudo dell impianto va eseguito da un tecnico qualicato che
deve effettuare le prove richieste dalla normativa di riferimento in
funzione dei rischi presenti, vericando il rispetto di quanto previsto
dalle normative, in particolare la norma EN12445 che indica i meto-
di di prova per gli automatismi per porte e cancelli.
6 - APPROFONDIMENTI

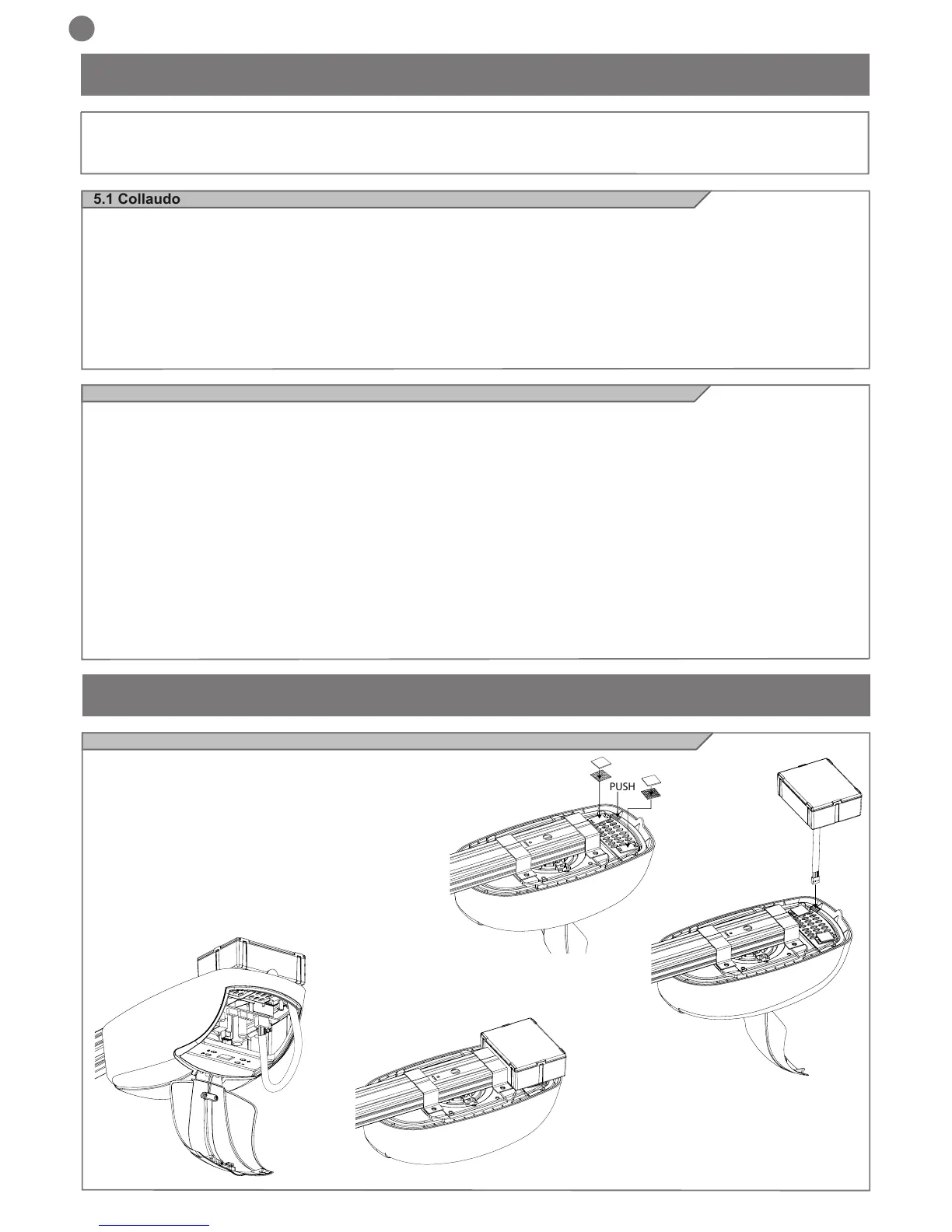

6.1 Collegamento caricabatteria 900KBP
Un impianto VIPER LED può funzionare anche in assenza di ten-
sione di rete semplicemente installando il kit 900KBP il tutto senza
effettuare nessuna modica all’impianto.
Sequenza di collegamento:
• Togliere alimentazione 230Vac (120 Vac)
• Collegare il modulo 900KBP come indicato in gura
• Ripristinare la tensione di rete
• Le batterie nuove raggiungeranno la carica dopo circa 10 ore
PUSH
Fig.1
Fig.2
Fig.3
Fig.4
