3 - VORPRÜFUNGEN
Vor der Installation bitte folgende Punkte prüfen und kontrollieren:
- Kontrollieren ob sich Tor oder Tür für die Automatisierung eignen
- Gewicht und Größe des Tors oder der Tür müssen innerhalb der
Einsatzgrenzen der Automation liegen, auf der das Produkt instal-
liert wird.
- Kontrolle des Vorhandenseins und der Stärke der mechanischen
Sicherheitsanschläge des Tors oder der Tür
- Sicherstellen, dass der Befestigungsbereich nicht überutet wer-
den kann
- Überhöhter Säure- oder Salzgehalt oder die Nähe von Wärme-
quellen können Fehlfunktion des Produktes verursachen
- bei extremen klimatischen Verhältnissen (wie z.B. Schnee, Eis,
hohe Temperaturunterschiede, hohe Temperaturen) könnten sich
die Reibungen verstärken, deshalb könnte der Kraftaufwand für die
Bewegung und das Anlaufmoment höher sein als im Normalzustand.
- Kontrollieren, dass die manuelle Bewegung des Tors oder der Tür
üssig und ohne Reibungspunkte ist und keine Entgleisungsgefahr
besteht.
- Prüfen, dass sich das Tor oder die Tür im Gleichgewicht bendet
und folglich in jeder Stillung stillsteht.
- Prüfen, dass die Stromleitung für den Anschluss des Produkts
über eine gesicherte Erdung verfügt und mit einem Leitungsschutz-
und Differentialschalter geschützt ist.
– Im Stromnetz der Anlage eine Abschaltvorrichtung mit ausreichen-
dem Öffnungsabstand der Kontakte vorsehen, der, wie von der Ka-
tegorie Überlastung III gefordert, die komplette Abschaltung erlaubt.
- Sicherstellen, dass das gesamte benutzte Material den geltenden
Normen entspricht
4 - PRODUKTINSTALLATION
3. Die Mutter mit einem Rohrschlüssel Ø 13 festziehen.
4. Wie im Schema gezeigt, den Zug der Kette regulieren.
Für eine sachgemäße Regulierung, prüfen, ob die Kette während
der Bewegung des Tores aus der Führung tritt (zu locker) oder im
gegenteiligen Fall dazu neigt die Führung nach oben zu biegen (zu
stramm).
Begrenzte Position
Verbinder
Begrenzte Position

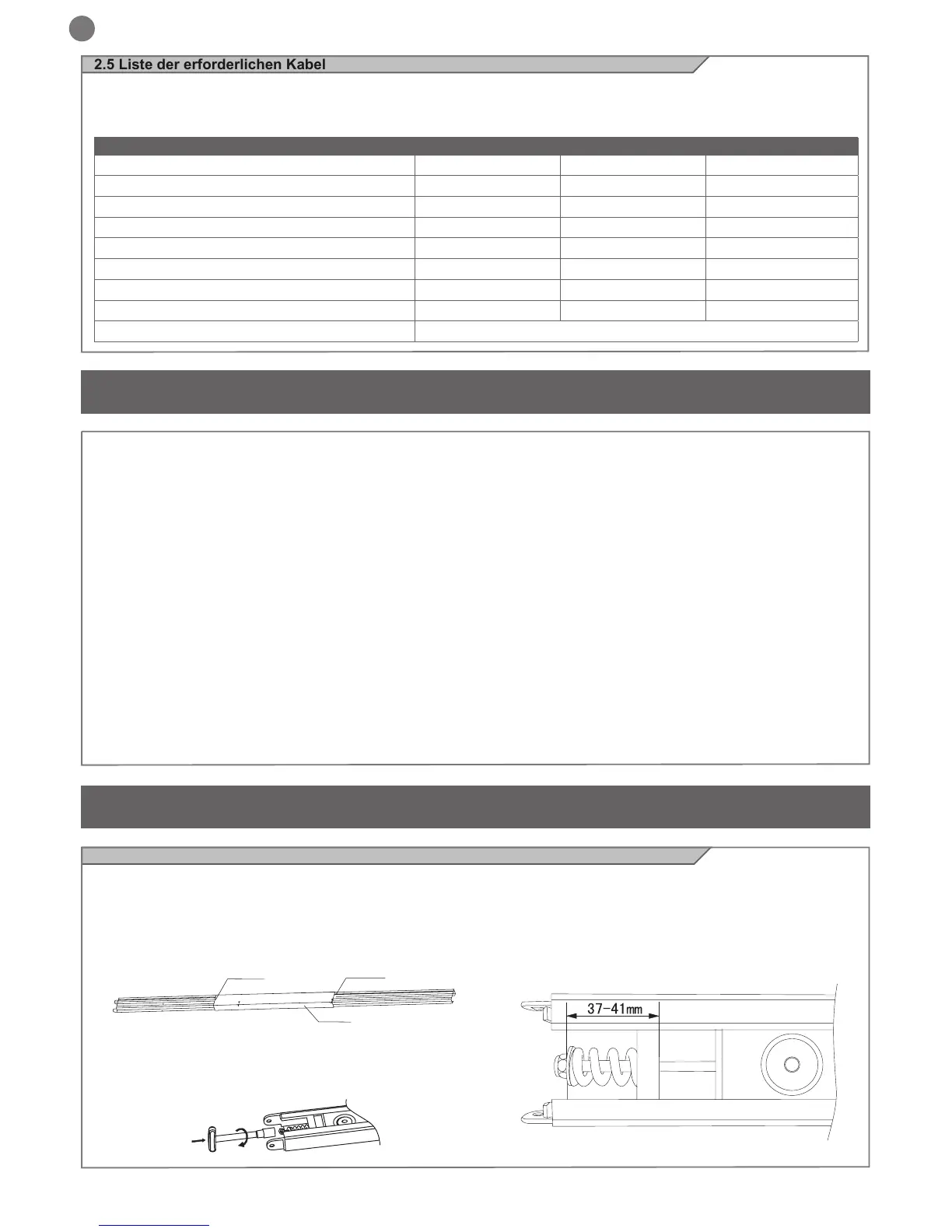

2.5 Liste der erforderlichen Kabel
Die erforderlichen Kabel einer typischen Anlage für die Verbindung
der einzelnen Vorrichtungen sind in der Tabelle Kabelliste aufge-
führt.
TABELLE KABELLISTE
Anschluss von 1 bis 10m von 10 bis 20m von 20 bis 30m
Stromleitung 3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Blinklicht 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Sender Fotozelle 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Empfänger Fotozelle 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Schlüssel-Wahlschalter 3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Festkanten 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Mobile Kanten 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Geschütztes Antennenkabel Typ RG58 Geschütztes Kabel Typ RG58 max. 10 m
Die benutzten Kabel müssen dem Installationstyp entsprechen; z.B.
wird ein Kabel des Typs H03VV-F für Innenbereiche oder H07RN-F
für Außenbereiche empfohlen.
etwa
4.1 Zusammenbau der dreiteiligen Führungsschiene
1. Ausrichten der drei Führungen
2. Den Verbinder in die Mitte der Führung und zwischen die begrenzten
Positionen bringen, das Gleiche mit dem zweiten Verbinder wiederholen.
