69
DE

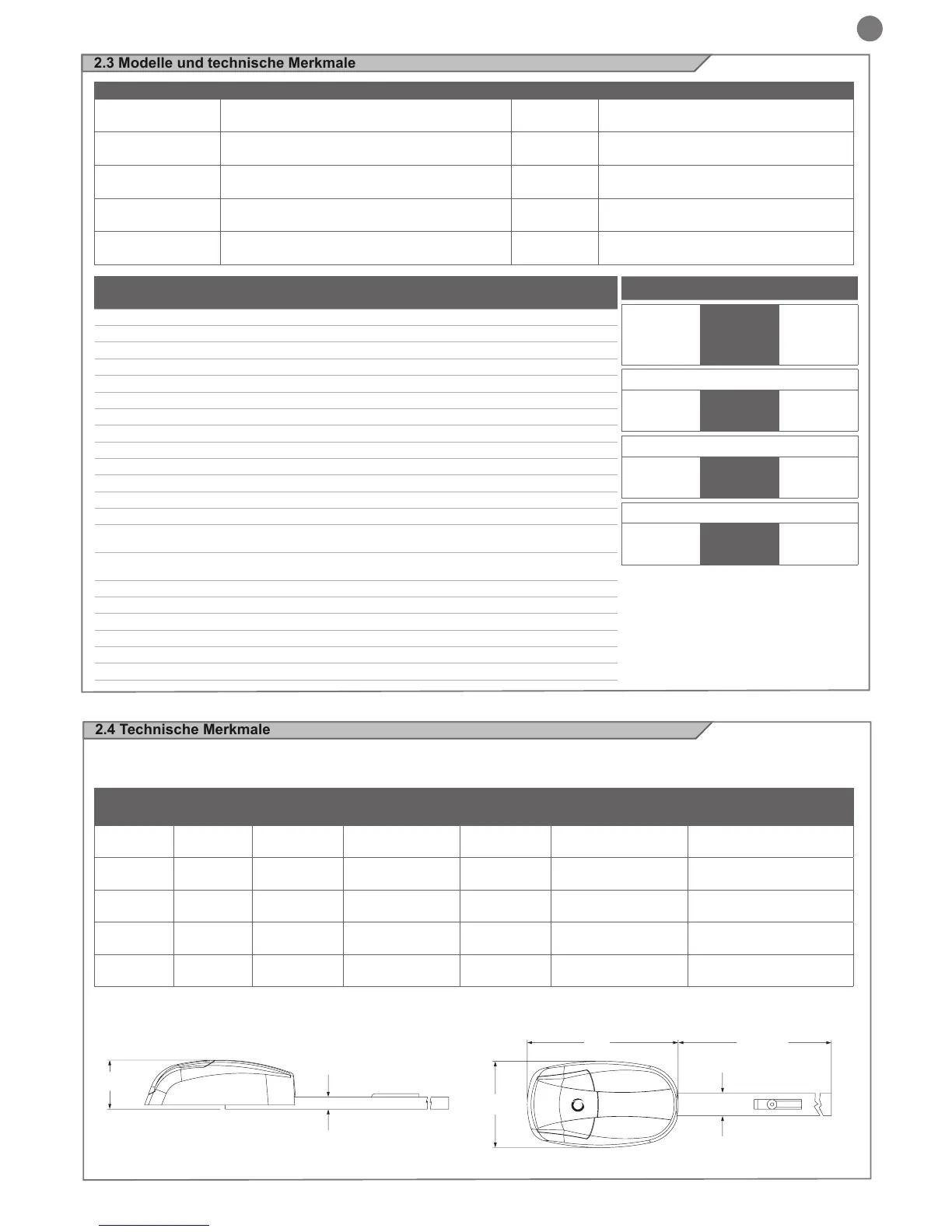

2.3 Modelle und technische Merkmale
2.4 Technische Merkmale
Empfohlenes Modell und Gebrauch - Laufschiene und lieferbare Längen
Die genannten Daten können je nach Gleitfähigkeit und Ausrichtung des Tors und der verwendeten Laufschiene abweichen
35
155
370
200
70
3080
TECHNISCHE DATEN VIP7U/VIP7
(VIP7UL/VIP7L)
VIP10U/VIP10
(VIP10UL/VIP10L)
VIP104
(VIP104L)
Geschwindigkeit 12 cm/s 12 cm/s 12 cm/s
Kraft 700 N 1000 N 1000 N
Betriebszyklus 60 % 60 % 60 %
Laufweg 2,8 m 2,8 m 3,5 m
Versorgung 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac)
Leistungsaufnahme bei 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A)
Motorstromaufnahme 24 Vdc 4,16 A 6,66 A 6,66 A
Leistungsaufnahme 100 W 160 W 160 W
Einbauleuchte ja ja ja
Blinkleuchte 15 W MAX 15 W MAX 15 W MAX
Externe zusätzliche Beleuchtung 10 W MAX 10 W MAX 10 W MAX
Versorgungsausgang Zubehör 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc)
Sicherung 1 Versorgungsleitung 2.5AT Träge 2.5AT Träge 2.5AT Träge
Max. Anzahl speicherbare FIX
CODE Sender
20 20 20
Max. Anzahl speicherbare
ROLLING CODE Sender
20 20 20
Schutzgrad IP 43 IP 43 IP 43
Größe (B - T - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm
Gewicht 13 Kg 13,5 Kg 16 Kg
Betriebstemperatur -20° + 55° °C 20° + 55° °C -20° + 55° °C
Maximale Torabmessung 10 m
2
13 m
2
16 m
2
Maximale Türgewicht 90 Kg 130 Kg 130 Kg
EINSATZGRENZEN
Sektionaltor Ausschwen-
kendes
Schwingtor
Nicht
ausschwenken-
des Schwingtor
VIP7U/VIP7/(VIP7UL/VIP7L)
H max=2,7m
m² max=10m²
H max=3m
m² max=9m²
H max=2,5m
m² max=9m²
VIP10U/VIP10/(VIP10UL/VIP10L)
H max=2,7m
m² max=13m²
H max=3m
m² max=14m²
H max=2,5m
m² max=14m²
Modell Volt (V)
Toräche
(m
2
)
Gesamtlänge
Laufweg der
Schiene
Maximale Höhe des
geöffneten Tors
Raumtemperaturunter-
schied (°C)
VIP7U/
(VIP7UL)
190-240
(110 - 130)
<=10
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP7/
(VIP7L)
190-240
(110 - 130)
<=10
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP10U/
(VIP10UL)
190-240
(110 - 130)
<=13
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP10/
VIP10L)
190-240
(110 - 130)
<=13
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP104/
(VIP104L)
190-240
(110 - 130)
<=16
4000 mm (1x4m) 3400 mm <3400 mm
-20+55
CODE BESCHREIBUNG KRAFT FÜHRUNG
VIP7U/(VIP7UL)
für Sektionaltore bis 10 m
2
mit Motor 24 VDC und
Steuerung mit eingebautem Empfänger
700N mit Kette vormontiert 3320 mm einteilig
VIP7/(VIP7L)
für Sektionaltore bis 10 m
2
mit Motor 24 VDC und
Steuerung mit eingebautem Empfänger
700N
mit Kette 3320 mm in drei Teilen mit Schnell-
verbindungsstück
VIP10U/(VIP10UL)
für Sektionaltore bis 13 m
2
mit Motor 24 VDC und
Steuerung mit eingebautem Empfänger
1000N mit Kette vormontiert 3320 mm einteilig
VIP10/(VIP10L)
für Sektionaltore bis 13 m
2
mit Motor 24 VDC und
Steuerung mit eingebautem Empfänger
1000N
mit Kette 3320 mm in drei Teilen mit Schnell-
verbindungsstück
VIP104/(VIP104L)
für Sektionaltore bis 16 m
2
mit Motor 24 VDC und
Steuerung mit eingebautem Empfänger
1000N mit Kette vormontiert 4000 mm einteilig
VIP104 (VIP104L)
H max=3,4m
m² max=16m²
H max=3,4m
m² max=14m²
H max=3,2m
m² max=14m²
