7
IT
MIN 0 cm
MAX 40 cm
MAX 40 cm
Posizionare guida facendo riferimento alla gura
Muro
Porta
Staffa di supporto
Staffa di tipo a U
Staffa di supporto
6x80 Vite
Guida
Tassello ad espansione
Tassello a espansione
Tassello ad
espansione
8x25 Perno cerniera
8x20 Vite
8x20 Vite
Braccio curvo per porta
6x15 vite autolet-
tante
Staffa porta
Fissaggio
Fissaggio
con le staffe date in dotazione

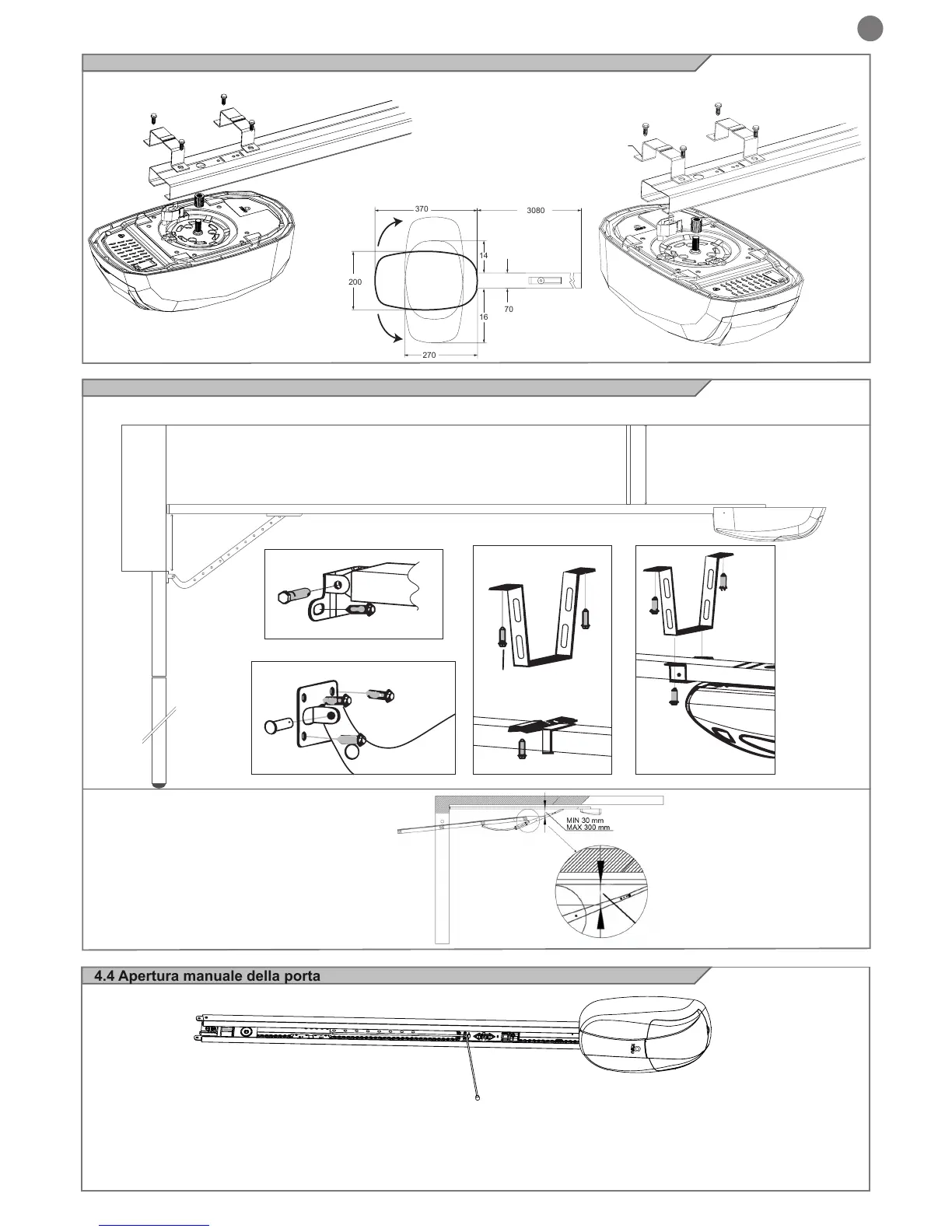

4.2 Collegamento del corpo motore alla guida
6x15 Vite autolettante
Staffa di tipo
ad U
Guida
Anello di scostamento
laterale
Testa ruotata di 90°
Standard
6x15 Vite autolettante
Staffa di tipo
ad U
Guida
Anello di scostamento
laterale
4.4 Apertura manuale della porta
Guida
Carrello
Cordino
In caso d’Interruzione di corrente
(1). Se la porta è in posizione chiusa:
Tirare il cordino e sbloccare l’innesto frizione per consentire alla porta di essere sollevata con facilità.
(2). Se la porta è in posizione aperta:
Tirare il cordino una sola volta per consentire alla porta di scendere verso il basso in posizione di chiusura.
N.B. Per installazioni su portoni basculanti è
necessario l’accessorio BO-SEZ.
4.3 Fissaggio della guida e del motore sulla porta
