4 -
INSTALLATION DU PRODUIT

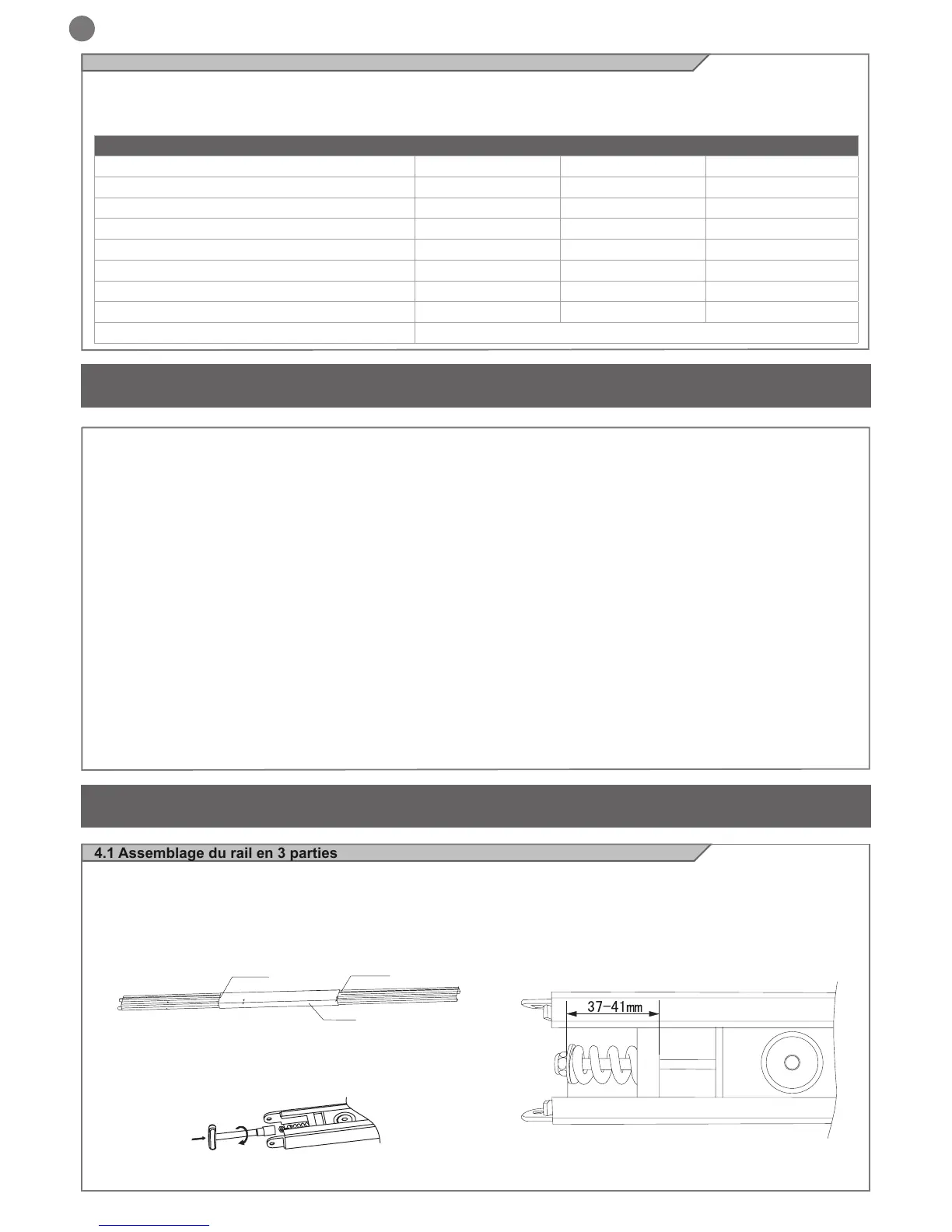

4.1 Assemblage du rail en 3 parties
1. Alignez les trois pièces du guide
2. Placez le connecteur au centre du guide et entre les positions li-
mites, puis répétez l’opération pour le second connecteur.
3. Serrer l’écrou avec une clé à douille Ø 13
4. Régler le tirage de la chat ne comme indiqué sur le schéma. Pour
un réglage correct, s’assurer que durant la manutention du portail
la chaîne ne sorte pas du rail (trop lâche) ou en cas contraire n’ait
tendance à courber le rail (trop tirée).
Position limite
Connecteur
Position limite
TABLEAU DE LISTE DES CÂBLES
Branchement
da 1 a 10m da 10 a 20m da 20 a 30m
Ligne électrique d'alimentation
3 x 1,5 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Clignotant
2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Cellule photo-électrique transmetteur
2 x 0,5mm
2
2 x 0,5mm
2
2 x 0,5mm
2
Cellule photo-électrique récepteur
4 x 0,5mm
2
4 x 0,5mm
2
4 x 0,5mm
2
Sélecteur à clé
3 x 0,5 mm
2
3 x 0,5 mm
2
3 x 0,5 mm
2
Bords xes
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Bords mobiles
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Antenne câble blindé type RG58 Câble blindé type RG58 max 10 m
Environ
3 - CONTRÔLES PRÉLIMINAIRES
Avant d'installer le produit, vérier les points suivants :
- Vérier que le portail ou la porte soient adaptés à une automatisation
- Le poids et les dimensions du portail ou de la porte doivent être com-
pris dans les limites d'usage spéciées pour l'automation sur laquelle
le produit est installé.
- Vérier la présence et la solidité des arrêts mécaniques de sécurité
du portail ou de la porte
- Vérier que la zone de xation du produit ne soit pas soumise à inon-
dation
- Des conditions d'acidité ou salinité élevées ou la proximité de sources
de chaleur pourraient provoquer des dysfonctionnements sur le produit
- En présence de conditions climatiques extrêmes (par exemple en pré-
sence de neige, gel, forte amplitude thermique, température élevée)
les frottements pourraient augmenter impliquant une force nécessaire
au mouvement et au démarrage initial supérieure à celle nécessaire en
conditions normales.
- Vérier que le mouvement manuel du portail ou de la porte soit uide
et sans friction notable ou s'il existe un risque de déraillement.
- Vérier que le portail ou la porte soit en équilibre et restent donc immo-
bile en cas d'arrêts dans n'importe quelle position.
- Vérier que le circuit électrique auquel le produit sera raccordé soit
équipé d'une mise à la terre de sécurité adaptée et protégé par un dis-
positif magnétothermique et différentielle.
– Sur le réseau d'alimentation, prévoir un dispositif de déconnexion
avec une distance d'ouverture des contacts permettant la déconnexion
complète dans les conditions indiquées par la catégorie de surtension
III.
- Vérier que l'intégralité de l'équipement utilisé pour l'installation soit
conforme aux normes en vigueur.
2.5 Liste des câbles nécessaires
Dans le cadre d'une installation type, les câbles nécessaires pour le
branchement des différents dispositifs sont indiqués dans le tableau de
liste des câbles.
Les câbles utilisés doivent être adaptés au type d'installation. Par
exemple, il est recommandé d'utiliser un câble de type H03VV-F pour la
pose en espaces internes ou H07RN-F en cas d'installation en extérieur.
