80
5.2 Inbetriebnahme
Nach positivem Test aller (und nicht nur einiger) Vorrichtungen der An-
lage, kann die Inbetriebnahme vorgenommen werden
Die technischen Unterlagen der Anlage müssen ausgestellt und für 10
Jahre aufbewahrt werden, sie umfassen den Schaltplan, die Zeichnung
oder ein Foto der Anlage, die Risikoanalyse und die jeweiligen Lösun-
gen, die Konformitätserklärung des Herstellers, die Gebrauchsanwei-
sungen einer jeden Vorrichtung und den Wartungsplan der Anlage.
Am Tor oder an der Tür ein Schild mit den Daten der Automation, dem
Namen des Verantwortlichen der Inbetriebnahme, der Seriennummer,
dem Herstellungsjahr sowie dem CE-Zeichen anbringen.
Ein Schild mit den notwendigen Handgriffen zur manuellen Entriege-
lung der Anlage anbringen.
Die Konformitätserklärung ausfüllen und dem Endbenutzer zusam-
men mit der Gebrauchsanweisung und dem Wartungsplan der Anlage
aushändigen.
Sicherstellen, dass der Benutzer den automatischen und manuellen
Betrieb und die Notausschaltung des Antriebs verstanden hat.
Den Endbenutzer auch schriftlich über Gefahren und Risiken informie-
ren
ACHTUNG - nach 3 aufeinander folgenden Hinderniserkennun-
gen hält das Tor oder die Tür in Öffnung an und die automatische
Schließung wird ausgeschlossen. Um die Bewegung wieder auf-
zunehmen, muss man die Bedientaste oder den Sender benutzen.
5 – TEST UND INBETRIEBNAHME DER AUTOMATION
5.1 Test
Alle Komponenten der Anlage müssen entsprechend der jeweiligen
Anweisungen der Handbücher endgeprüft werden
Kontrollieren, dass die Anweisungen des Kapitels 1 beachtet werden –
Anweisungen zur Sicherheit
Kontrollieren, dass sich das Tor oder die Tür nach der Entriegelung frei
bewegen können und sich in jeder Stellung im Gleichgewicht benden
und stillstehen.
Die korrekte Funktion aller verbundenen Vorrichtungen (Fotozellen,
Druckleisten, Notschalter und anderes) kontrollieren, indem man mit
den Bedienvorrichtungen alle Proben der Öffnung, Schließung und
Blockierung des Tors oder der Tür durchführt (Sender, Tasten, Wahl-
schalter)
Die Messungen der Aufprallstärke nach EN12445 durchführen, dabei
Geschwindigkeit, Motorkraft und Verlangsamungen des Steuergeräts
einstellen, falls die Messungen nicht die gewünschten Werte zeigen.
Die Endabnahme der Anlage muss von einem qualiziertem Techni-
ker durchgeführt werden, der alle von der Bezugsnorm geforderten
Proben bezüglich. der bestehenden Restrisiken ausführt, insbeson-
dere entsprechend der Richtlinie EN12445, in der Testmethoden für
Automationen der Türen und Tore genannt sind.
6 - ERLÄUTERUNGEN

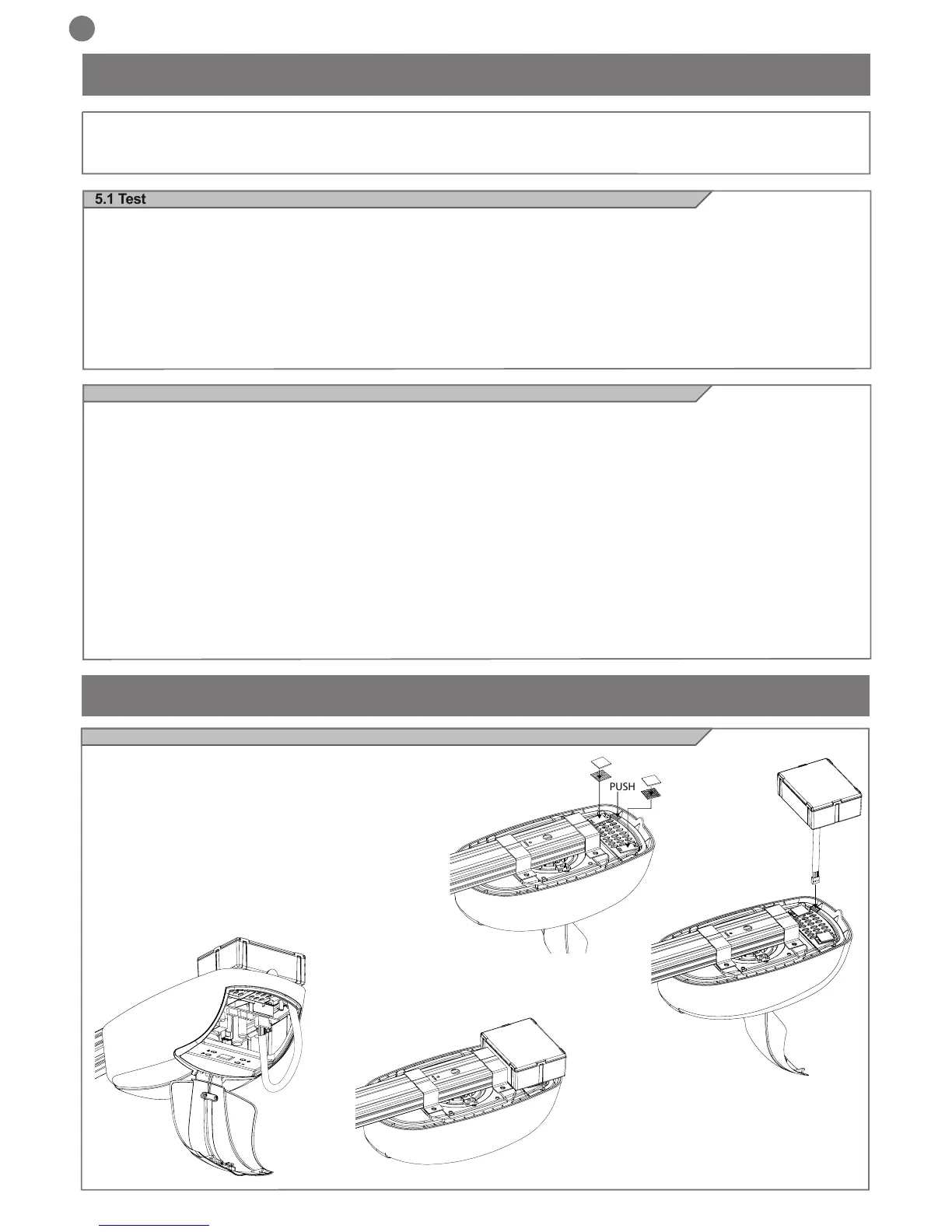

6.1 Anschluss Batterieladegerät 900KBP
Wenn man den Bausatz 900KBP installiert, kann eine Anlage VIPER
LED auch ohne Netzspannung arbeiten, das Ganze erfordert keine
Änderung der Anlage.
Anschlussreihenfolge:
• Die Versorgung 230Vac abtrennen
Das Modul 900KBP wie abgebildet anschließen
• Die Netzspannung wiederherstellen
• Die neuen Batterien sind nach etwa. 10 Stunden aufgeladen
Abb.1
Abb.2
Abb.3
Abb.4
PUSH
