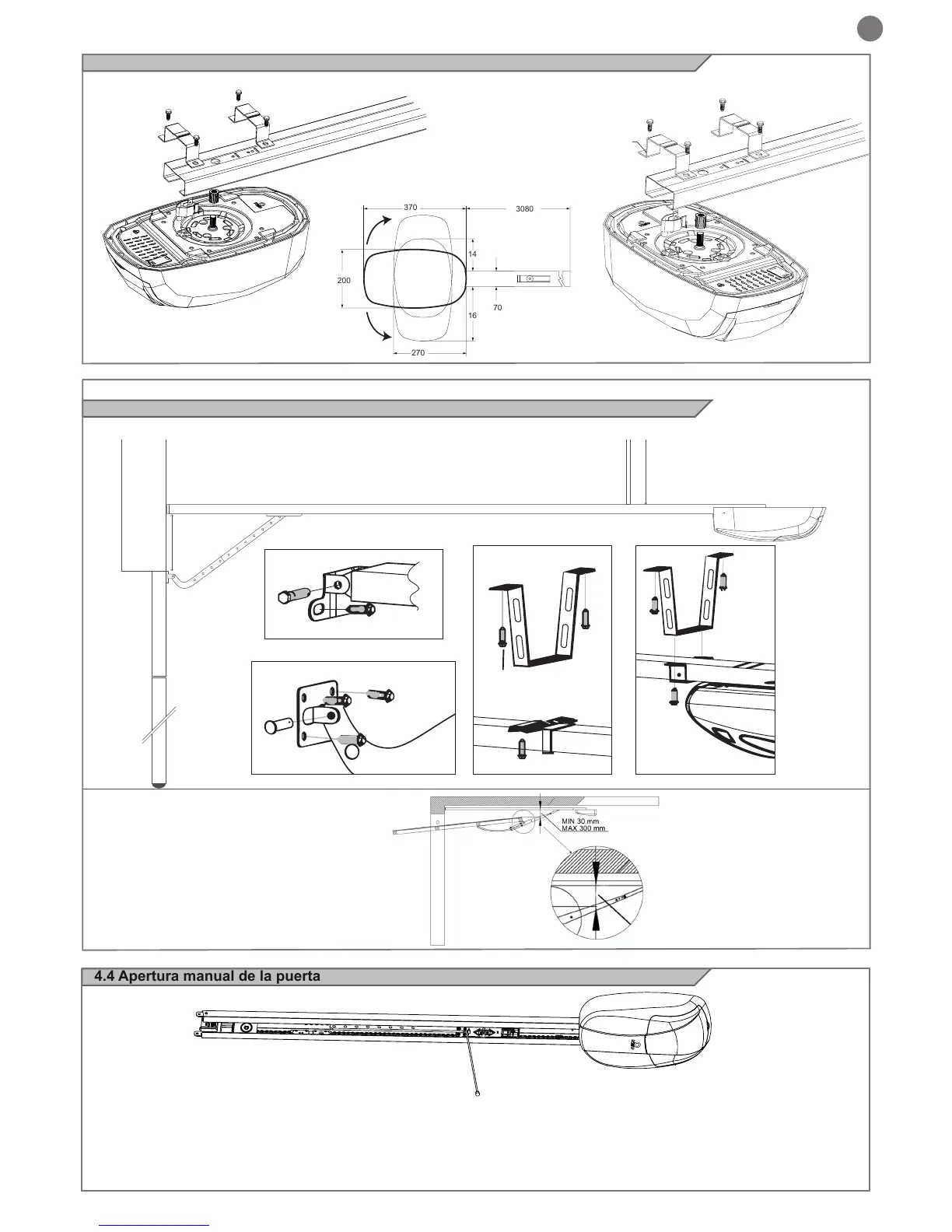

Key Automation VIPER LED VIP10 - Apertura Manual de la Puerta; Conexión del Cuerpo del Motor a la Guía; Fijación del Cuerpo Motor a la Guía

55
ES
4.2 Conexión del cuerpo del motor a la guía
6x15 Tornillo
autorroscante
Brida de tipo
en U
Guia
Anillo de desviación
lateral
Cabeza girada de 90°
Estándar
6x15 Tornillo autorroscante
Brida de tipo en U
Guia
Anillo de desviación
lateral
4.4 Apertura manual de la puerta
Guia
Carro
Cordel
En caso de interrumpirse la corriente
(1). Si la puerta está en posición cerrada:
Tire del cordel y desbloquee el acoplamiento de embrague para permitir que la puerta se levante con facilidad.
(2). Si la puerta está en posición abierta:
Tire del cordel una sola vez para permitir que la puerta descienda hacia la posición de cierre.
4.3 Fijación del cuerpo motor a la guía
MIN 0 cm
MAX 40 cm
MAX 40 cm
coloque la guía según se indica en la gura
Pared
Puerta
Brida de sostén
Brida de tipo en U
Brida de soporte
6x80 Tornillo
Guia
Taco de expansión
Taco de expansión
Taco de
expansión
8x25 perno bisagra
8x20 Tornillo
8x20 Tornillo
Brazo curvo para
puerta
6x15 tornillo
autorroscante
Brida puerta
Fijación
Fijación
con las pletinas incluidas
NOTA Para instalaciones en puertas basculantes es
necesario el accesorio BO-SEZ.
370
200
14
16
70
3080
270
