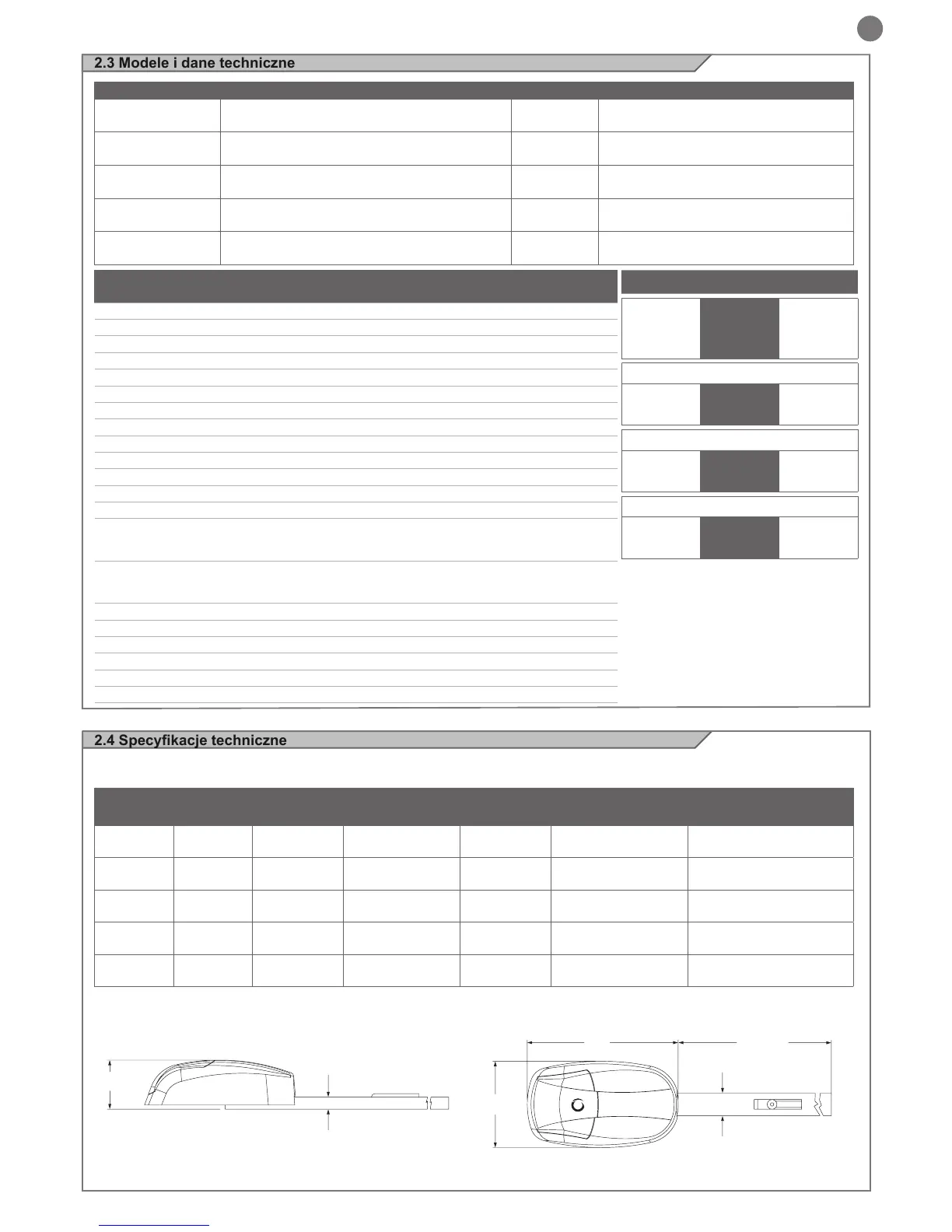

2.3 Modele i dane techniczne
Wskazane dane mogą różnić się w zależności od przesuwu i wyważenia bramy oraz rodzaju używanej prowadnicy.
2.4 Specykacje techniczne
Sugerowane korzystanie i model - Prowadnica i dostępne wymiary
35
155
370
200
70
3080
DANE TECHNICZNE VIP7U/VIP7
(VIP7UL/VIP7L)
VIP10U/VIP10
(VIP10UL/VIP10L)
VIP104
(VIP104L)
Prędkość 12 cm/s 12 cm/s 12 cm/s
Siła 700 N 1000 N 1000 N
Cykl roboczy 60 % 60 % 60 %
Suw 2,8 m 2,8 m 3,5 m
Zasilanie 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac)
Pobór przy 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A)
Pobór prądu 24 Vdc 4,16 A 6,66 A 6,66 A
Moc pobierana 100 W 160 W 160 W
Wbudowane światło tak tak tak
Lampa ostrzegawcza 15 W MAX 15 W MAX 15 W MAX
Światło odprowadzające zewnętrzne 10 W MAX 10 W MAX 10 W MAX
Wyjście zasilania urządzeń dodatkowych 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc)
Bezpieczniki 1 linii zasilania 2.5AT zwłocznej 2.5AT zwłocznej 2.5AT zwłocznej
Maks. liczba dających się
zaprogramować nadajników z FIX
CODE
20 20 20
Maks. liczba dających się
zaprogramować nadajników z
ROLLING CODE
20 20 20
Stopień ochrony IP 43 IP 43 IP 43
Wymiary (D – S – W) 200-370-155 mm 200-370-155 mm 200-370-155 mm
Ciężar 13 Kg 13,5 Kg 16 Kg
Temperatura robocza -20° + 55° °C 20° + 55° °C -20° + 55° °C
Maksymalny wymiar bramy 10
m
2
13
m
2
16
m
2
Maksymalny waga bramy 90
Kg 130
Kg 130 Kg
GRANICE ZASTOSOWANIA
Segmentowe Wahadłowa
wystająca
Wahadłowa
nie wystająca
VIP7U/VIP7/(VIP7UL/VIP7L)
H max=2,7m
m² max=10m²
H max=3m
m² max=9m²
H max=2,5m
m² max=9m²
VIP10U/VIP10/(VIP10UL/VIP10L)
H max=2,7m
m² max=13m²
H max=3m
m² max=14m²
H max=2,5m
m² max=14m²
Model
Napięcie
(V)
Powierzchnia
bramy (m’)
Całkowita dłu-
gość
Przebieg
prowadnicy
Wysokość bramy w
trakcie otwierania
Różnica temperatury
otoczenia (C)
VIP7U/
(VIP7UL)
190-240
(110 - 130)
<=10
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP7/
(VIP7L)
190-240
(110 - 130)
<=10
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP10U/
(VIP10UL)
190-240
(110 - 130)
<=13
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP10/
VIP10L)
190-240
(110 - 130)
<=13
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP104/
(VIP104L)
190-240
(110 - 130)
<=16
4000 mm (1x4m) 3400 mm <3400 mm
-20+55
KOD OPIS SIŁA PROWADNICA
VIP7U/(VIP7UL)
do bram garażowych o pow. do 10 m
2
z silnikiem 24
VDC oraz z centralą z wbudowanym odbiornikiem
700N
łańcuchowa, wstępnie zmontowana, o dł.
3320 mm, w jednym kawałku
VIP7/(VIP7L)
do bram garażowych o pow. do 10 m
2
z silnikiem 24
VDC oraz z centralą z wbudowanym odbiornikiem
700N
łańcuchowa, o dł. 3320 mm, w trzech
częściach z szybkozłączem
VIP10U/(VIP10UL)
do bram garażowych o pow. do 13 m
2
z silnikiem 24
VDC oraz z centralą z wbudowanym odbiornikiem
1000N
łańcuchowa, wstępnie zmontowana, o dł.
3320 mm, w jednym kawałku
VIP10/(VIP10L)
do bram garażowych o pow. do 13 m
2
z silnikiem 24
VDC oraz z centralą z wbudowanym odbiornikiem
1000N
łańcuchowa, o dł. 3320 mm, w trzech
częściach z szybkozłączem
VIP104/(VIP104L)
do bram garażowych o pow. do 16 m
2
z silnikiem 24
VDC oraz z centralą z wbudowanym odbiornikiem
1000N
łańcuchowa, wstępnie zmontowana, o dł.
4000 mm, w jednym kawałku
VIP104 (VIP104L)
H max=3,4m
m² max=16m²
H max=3,4m
m² max=14m²
H max=3,2m
m² max=14m²
